Piso con aislamiento térmico de polipropileno más tubos

El sistema de suelo cálido hace que la vida sea más cómoda. Por lo tanto, no es sorprendente que muchos artesanos estén estudiando la tecnología de su instalación. Hoy en día hay varias opciones para la implementación de un piso cálido. Por ejemplo, se puede hacer utilizando tubos de polipropileno. Este artículo discutirá cómo hacer un piso cálido de tuberías de polipropileno con sus propias manos.

Características de uso de los tubos de polipropileno.

Instalación de tuberías de polipropileno en el suelo cálido.

Para organizar la calefacción por suelo radiante, todo el material utilizado debe cumplir con ciertos criterios. Esto se debe al hecho de que el sistema de tuberías está sujeto a altas cargas. Las tuberías estarán sometidas a una tensión mecánica constante: hormigón vertido, muebles instalados, personas que caminan, etc.

Presta atencion Si compra material de baja calidad, puede resultar en un avance de la tubería, lo que implicaría el desmantelamiento del piso y la regla de concreto. Y este es un gran costo financiero.

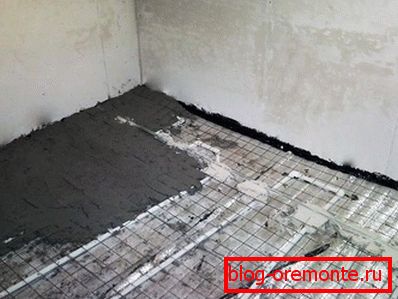

Relleno de un suelo con aislamiento térmico a partir de tubos de polipropileno

En cuanto a las tuberías de polipropileno, cumplen con los requisitos que se aplican a dichos productos para la calefacción de pisos. Las siguientes son las ventajas de los tubos de polipropileno:

  • Fiabilidad y larga vida operativa es de unos 50 años.
  • Habilidad para doblarse. En lugares de flexión no pierden su integridad y fortaleza.
  • Al unirse, se forman juntas herméticas.
  • Precio razonable.
  • Las moléculas de oxígeno no penetran en el interior del producto.
  • Las tuberías soportan una considerable tensión mecánica.

En cuanto a las desventajas de un piso cálido hecho de polipropileno, este es el uso obligatorio de equipos de soldadura especializados. Al mismo tiempo, es importante tener al menos algo de experiencia en la soldadura de tuberías de polipropileno. De lo contrario, existe el riesgo de una fuga en una de las juntas.

Trabajo preparatorio

Trabajo preparatorio

Antes de colocar los tubos, es importante realizar una serie de trabajos preparatorios obligatorios. De lo contrario, no calentarás el aire de la habitación, sino la base subyacente. Por lo tanto, para la distribución efectiva de la energía térmica es el aislamiento térmico. Todo el trabajo preparatorio se lleva a cabo en varios pasos:

  1. Una capa de impermeabilización se coloca en la regla de proyecto. Para ello, puede utilizar una película de plástico grueso. Si vives en tu casa, entonces la humedad en el suelo no subirá a la cima. La película debe ser envuelta en la pared 100 mm.
  2. En el siguiente paso, se coloca el material de aislamiento térmico. En la mayoría de los casos, se utiliza espuma de poliestireno extruido para este propósito. Este material es altamente resistente al estrés mecánico. Es resistente a la humedad, por lo que la espuma de poliestireno extruido es más adecuada para el aislamiento térmico de un piso de concreto. La instalación del material se realiza de forma escalonada. Si la regla de desbaste es desigual, pueden formarse huecos en las juntas de las losas, que pueden rellenarse con espuma. Pero aquí se debe ejercer la prudencia. Si el suelo es demasiado desigual, esto puede afectar negativamente al sistema de calefacción. Se generará resistencia hidráulica adicional en las tuberías. Los espacios entre la pared y las láminas de espuma de poliestireno también se recomiendan para rellenar con espuma.
  3. Para aumentar la calidad del aislamiento, el penofol se puede colocar encima, que es un material de espuma de polietileno. Por un lado, tiene una capa de papel de aluminio. Debido al reflejo de la energía térmica se elevará y, en consecuencia, se calentará el aire de la habitación. Las juntas de Penofol están pegadas con cinta de construcción.

Espuma de poliestireno

Presta atencion Cada fase preparatoria debe llevarse a cabo con precisión y de acuerdo con la tecnología existente. En este caso, podrá crear calefacción por suelo radiante.

Calculo de material

Calculo de material

El consumo de tubería dependerá en gran medida de la distribución del circuito de calefacción, por ejemplo, zigzag o caracol. Cuando se usan tuberías de polipropileno, el patrón de colocación recomendado es "caracol". Aunque es un poco más difícil de instalar, es más eficiente cuando se usa un piso con calefacción. En cualquier caso, el esquema tendrá una forma geométrica irregular con un gran número de giros y giros con diferentes radios. Dado esto, puede ser problemático calcular el metraje exacto de la tubería requerida. En este caso, puede utilizar dos métodos:

  • hacer un borrador en un pedazo de papel en una escala milimétrica;
  • utilizando un hilo largo.

Crear un proyecto en papel tomará más tiempo. Para ello, transfiera la forma de una habitación climatizada a papel. Dibuja un trazado de tubería. La serpiente o zigzag resultante se mide con una regla y se obtiene la longitud del tubo. Otro método requiere el uso de cuerda fuerte. Para ello, se coloca en la forma en que se encuentra la tubería. Al final de la cuerda solo necesitas medir.

Presta atencion Independientemente del método que utilice para medir la longitud de la tubería, debe agregar el 10% de la saturación a la figura anterior.

Instalación de suelo radiante.

Instalación de suelo radiante.

Si coloca tuberías de polipropileno según el esquema de "caracol", entonces dos tuberías (alimentación y retorno) se ejecutarán en paralelo. El uso de dicho esquema simplificará el procedimiento de doblado de polipropileno. Las tuberías se sujetan con abrazaderas de metal especiales o clips de plástico. El sujetador se fija a la unión con pasadores a través de la capa de aislamiento térmico.

Presta atencion La fijación del tubo de polipropileno se puede hacer por otro método. Para ello, encaja la malla metálica con celdas grandes. Para ello se fijará tubería. Esta malla servirá como un refuerzo adicional.

Cuando el sistema de tuberías está listo, queda por conectar los circuitos de calefacción al colector. En esta etapa, es importante verificar la estanqueidad de todo el sistema. Por lo tanto, bajo presión, haga correr agua en el sistema de un piso de agua caliente y revise cada junta de soldadura.

Presta atencion El sistema debe estar equipado con una válvula para la liberación de aire.

Soldadura de tubos de polipropileno.

Es importante prestar atención a algunas características de diseño del sistema. Por lo tanto, el paso de turnos debe determinarse sobre la base de la tarea. Si el suelo de agua caliente servirá como calefacción principal, la inclinación no debe ser superior a 150 mm. En el caso de utilizar el suelo como una fuente adicional de calor, el escalón se permite hasta 400 mm. En lugares donde se planea instalar muebles u otros objetos grandes, colocar un piso cálido no tiene sentido.

Si después de verificar el sistema no hubo fallas, entonces puede verter el acoplador. Entonces tienes que darte tiempo para que se vierta completamente seco. Al mismo tiempo, es imposible encender la calefacción. El concreto debe secarse de manera independiente y en la medida de lo posible en condiciones naturales.

Entonces, discutimos las reglas básicas de cómo hacer calefacción por suelo radiante utilizando tuberías de polipropileno. Esperamos que el material descrito lo ayude a crear un ambiente cómodo en una habitación con un piso cálido. Si tiene su propia experiencia en la creación de un piso similar con tuberías de polipropileno, nos interesará su opinión y experiencia personal. Deja tus comentarios al final de este artículo.

El video

Desde el video provisto puede aprender más sobre el uso de tuberías de polipropileno en la disposición de los sistemas de calefacción por suelo radiante:
