El colector para el suelo más caliente
Para instalar un suelo de agua es importante observar todos los detalles. Cada circuito debe estar equipado con todo lo necesario. Y una de las partes importantes del sistema de suelo de agua es el colector. Si compras un colector ya hecho, esta es la opción más fácil. Sin embargo, tendrá que preparar unos 20 mil rublos. Si desea ahorrar dinero, entonces recoja un colector para un piso cálido con sus propias manos. En este artículo, aprenderás cómo hacer esto.
Cual es su proposito

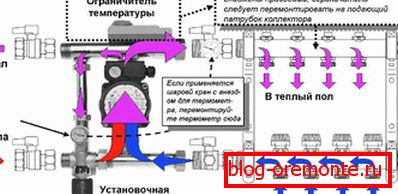

El colector cumple la función de mezclar y distribuir agua caliente a lo largo de varios circuitos de calefacción paralelos. La gran sección transversal y la baja velocidad contribuyen a la mezcla efectiva del refrigerante caliente y caliente, estabilizando la temperatura.
El diagrama de conexión es muy simple. Cuando el refrigerante pasa por el circuito, regresa al colector y se mezcla con el refrigerante caliente. Para regular la relación de agua caliente y caliente se montan válvulas especiales. También se monta un sensor de presión y calor para un control preciso de la temperatura. La instalación no se realiza sin la bomba de circulación, lo que aumenta la presión en el sistema.
En el siguiente ejemplo, puede comprender para qué es necesario construir un colector para calefacción por suelo radiante:

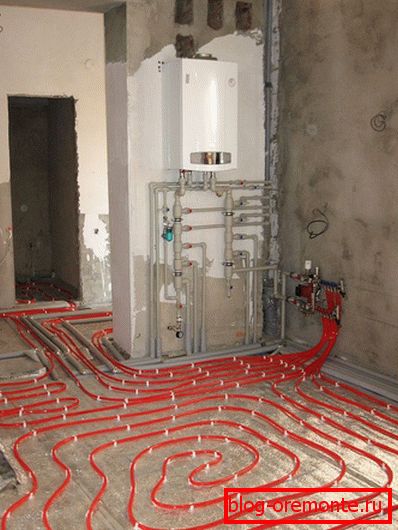

Ejemplo: Una caldera está instalada en su casa. Hizo el cableado para los radiadores. Requieren el suministro de refrigerante con una temperatura de 75 ° C a 95 ° C. También está planeando instalar un piso caliente. Para él, el refrigerante debe tener una temperatura de 35 ° C a 55 ° C. La superficie del suelo debe tener una temperatura máxima de 30 ° C. De lo contrario se dañará el revestimiento del suelo. Eso es justo en una situación que no se puede hacer sin un coleccionista. De hecho, en el contorno de un piso cálido, debe enviar el refrigerante con una temperatura más baja que en la batería. Además, debido a la mayor longitud de las tuberías en un campo cálido, es necesario aumentar adicionalmente la presión. Para ello, se monta una bomba en el colector.

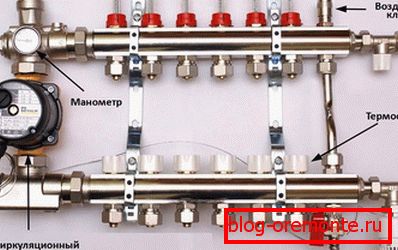

Elementos coleccionistas

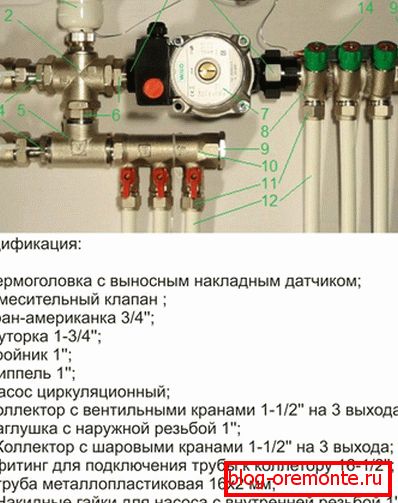

Un colector ordinario para calefacción por suelo radiante consta de los siguientes elementos importantes:
- Válvula de tres o dos vías.
- La bomba está circulando.
- Válvulas de cierre y equilibrado.
- Dos coleccionistas.
- Cabezal térmico equipado con un sensor de temperatura.
- Para ajustar el manómetro.
- Conducto de aire Se utiliza para eliminar el aire.
El paquete múltiple también incluye niples, accesorios, tees y otros elementos que juegan un papel importante.
La estructura de la válvula de dos y tres vías.
La válvula de dos vías tiene una menor capacidad. Por este motivo, el flujo de refrigerante se realiza sin saltos y de forma suave. Esta opción es ideal para el hogar no más de 200 m.2.
Presta atencion Tarde o temprano, la válvula puede fallar. Para facilitar la sustitución, se recomienda instalar un estadounidense.
Por lo tanto, la válvula de dos vías funciona de acuerdo con el siguiente principio:
- Cabezal térmico. Controlará la temperatura del refrigerante que ingresa al circuito.
- Cuando se alcanza la temperatura alta, la válvula se abre. Después de eso, el agua caliente no fluye.
- Tan pronto como el agua se enfría, se abre el suministro de refrigerante caliente.
- Desde el retorno el agua fluye continuamente. Caliente, llega solo cuando es necesario.
En cuanto a la válvula de tres vías, se considera universal. Como regla general, se utiliza en sistemas complejos. Si tiene muchos bucles planeados, una válvula de tres vías sería la mejor solución. Sin embargo, tiene un claro inconveniente, que es la fuerte fluctuación de la temperatura. Se puede suministrar un refrigerante caliente al circuito si hay datos erróneos en el termostato. La válvula de tres vías tiene una alta capacidad de rendimiento.
Presta atencion A menudo, los servos también se montan en un sistema de este tipo. Están controlados por sensores de temperatura del aire o sensores climáticos.

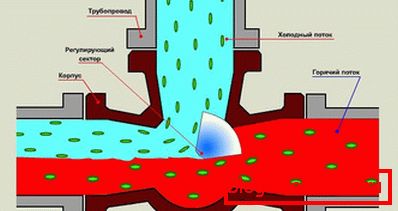

La válvula de tres vías funciona de acuerdo con el siguiente principio:
- Este dispositivo controla simultáneamente el flujo de agua desde la tubería de retorno y la caldera a través del bypass.
- En el interior de este dispositivo se mezcla agua caliente con agua tibia.
- La aleta interior es perpendicular al tubo de retorno y al tubo de suministro.
- Al ajustar, puede cambiar el caudal y el nivel de temperatura.
Instalación de sensor meteorológico
Si desea que la temperatura se controle automáticamente, lo que reacciona al clima, se instala un sensor de clima adicional. Aunque el ajuste se puede hacer manualmente, es extremadamente difícil ajustar la relación de alimentación correcta. Por este motivo, este elemento está montado. Algunos modelos de sensores meteorológicos tienen la función de disminuir el flujo cuando usted está ausente. Pero tal dispositivo costará más.

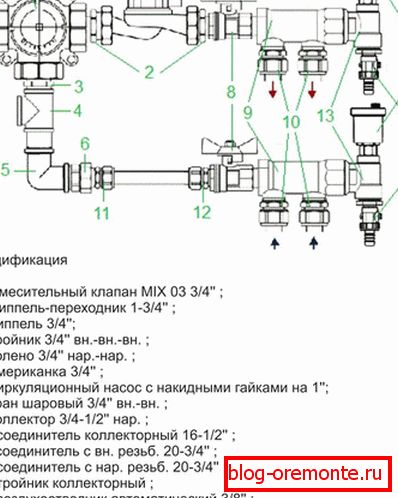

El colector también consta de otros elementos importantes, como una válvula de escape, un sensor de temperatura y otros elementos. Cada uno de ellos realiza una función importante. En el montaje es necesario ser guiado por el esquema.
Entonces, aprendimos con usted que hacen que el coleccionista sea un piso cálido para todos.
