Conexión de suelo radiante eléctrico.

En la búsqueda de la comodidad, disponer el suelo con calefacción eléctrica cálida es una solución excelente. Si la instalación de la calefacción eléctrica del piso no debería causar mucha dificultad, entonces aquí es diferente con la conexión. Es importante entender el principio de conectar la calefacción eléctrica del piso. En este artículo, consideraremos consejos y recomendaciones útiles que le ayudarán a hacer todo el trabajo con sus propias manos.

Tipos de pisos electricos.

La instalación y el proceso de conexión del suelo radiante dependen del tipo de sistema. Los siguientes elementos calefactores pueden utilizarse como base de calentamiento:

• Varillas de carbono.
• Película de calentamiento. Es de dos tipos: bimetálico y carbono.
• Esteras de calor.
• Cable de autorregulación.
• Calefacción de dos hilos o cable de un solo núcleo.

Cada una de estas opciones tiene su propio esquema de conexión. Algunos de ellos están indicados por el fabricante. Por ejemplo, al comprar una película o tapetes en el paquete, se indica el patrón estándar de conexión a la electricidad. Por lo tanto, no deben surgir dificultades especiales en este caso.

Presta atencion Para evitar problemas después de la conexión, es importante seguir las reglas básicas y las recomendaciones para la instalación de elementos de calefacción eléctrica. Por ejemplo, el piso del cable debe colocarse con la inclinación adecuada.

Hay un dispositivo que se monta independientemente del tipo de elemento de calefacción: es un termostato. Por lo tanto, para comenzar, consideraremos cómo conectarlo correctamente a un piso eléctrico caliente.

Conexión del termostato

Primero debe decidir dónde se instalará el termostato. Este dispositivo le permite ajustar la temperatura y mantenerla en el nivel deseado. También a través del termostato está conectado a todo el circuito de calefacción a la electricidad. Por lo tanto, si elige un modelo adecuado del termostato, entonces puede comenzar a instalarlo.

Presta atencion Si el termostato tiene un sensor de temperatura del aire incorporado, entonces se monta a una altura de 1.5 m desde el piso. Este lugar debe estar protegido de los impactos directos de los rayos del sol y las corrientes de aire. De lo contrario, le dará las órdenes incorrectas.

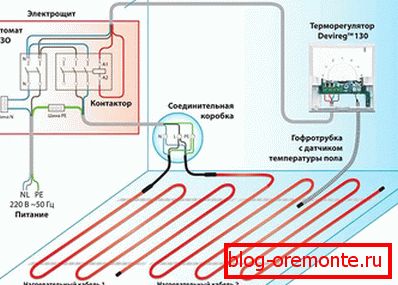

Antes de conectarse, debe decidir cómo se llevará a cabo este proceso: directamente a través de la centralita (estacionario) o a través de un zócalo. Prácticamente todos los modelos de termostato tienen un circuito dibujado en la caja. Si te limitas a él, se simplifica el procedimiento de conexión. Después de instalar el termostato, se aplica la fase, tierra y cero. Para hacer que los cables sean invisibles para el ojo humano, perfore los surcos en la pared. Pon dos tubos de plástico en ellos. Uno será el cable de alimentación del piso cálido y el segundo cable para el sensor de temperatura, ubicado debajo del piso cerca del circuito de calefacción. A continuación, puede proceder directamente a la conexión de un suelo radiante. Considere las características de este proceso para el cable, el piso de película y las esteras de calefacción.

Conecte el piso del cable

Para la instalación de piso de cable es importante hacer una atadura plana. Es necesario sujetar una cinta amortiguadora a lo largo de la pared. En el piso caben aislantes. En la caja, debe estirar el cable de alimentación antes de colocar el cable en el suelo. Como resultado de tales acciones, el acoplamiento debe estar en una base concreta.

Presta atencion Si la habitación se calienta debajo del piso, el cable se puede colocar directamente en el contrapiso sin aislamiento térmico.

Además, la conexión y la instalación se llevan a cabo de acuerdo con este esquema:

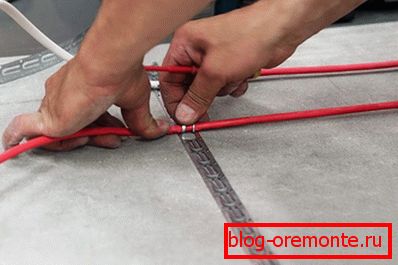

• En el contrapiso, fije la cinta de montaje para fijar el cable. Los sujetadores disponibles le permitirán distribuir uniformemente el cable en toda el área de la habitación.
• Después, puede proceder a la instalación del sensor de temperatura. Se coloca en un tubo corrugado, se coloca en el estroboscopio.
• El cable del sensor está conectado al termostato. El propio sensor está situado cerca del circuito de calefacción.

Presta atencion Durante la instalación del piso del cable, no se permite la intersección de la línea del cable.

Después de la instalación, solo queda verificar el funcionamiento del sistema. Para hacer esto, puede usar el comprobador y verificar el indicador de resistencia en el pasaporte. Esto completa la instalación y conexión del suelo del cable. Queda por preparar el mortero de cemento y arena y verter una pequeña regla. Los elementos calefactores pueden encenderse después del curado completo de la regla.

Presta atencion Si no tiene experiencia en el trabajo con electricidad, la conexión de todo el sistema al cableado es mejor confiar en un electricista profesional.

Esteras de calor. Reglas de conexión

Si las esteras térmicas se eligen como elemento calefactor, el principio de conexión es casi totalmente compatible con la instalación de un suelo de cable. Consideramos sólo las diferencias de conexión. En una estera térmica, el cable tiene un espacio específico entre los cables, ya que está fijado en una película especial resistente al calor. Por lo tanto, solo tiene que decidir qué área desea calentar y cuánta energía debe tener una alfombra eléctrica.

Presta atencion Para instalar el sensor tendrá que hacer la luz estroboscópica en el suelo. Esto se debe al hecho de que el grosor total de toda la estructura alcanzará hasta 15 mm.

Hay casos en que el cable disponible en el kit no es suficiente para su conexión al termostato. ¿Cómo estar en este caso? Es posible cortar una parte del cable de la malla e instalar el manguito de acoplamiento en el acoplador. La estera de calefacción en el principio de funcionamiento es muy similar a la calefacción por cable. Con respecto al proceso de instalación, las esteras térmicas son mucho más fáciles y rápidas de colocar. Si la sala tiene una restricción de altura del techo, este diseño será una solución excelente, ya que el sistema permite no inundar la regla y no colocar aislamiento.

Instalación de piso de película.

La película de calentamiento está en la mayor demanda. Una vez que haya entendido las características de su estructura, podrá conectar el piso de la película con sus propias manos. Los elementos calefactores del sistema son bimetálicos y carbónicos. En el borde de la película se encuentran los conductores de cobre, a través de los cuales se realiza la conexión a la red. Al montar el piso de la película, debe aplicar una película de aluminio que reflejará la radiación infrarroja, dirigiéndola a una habitación con calefacción, de lo contrario, la conexión del sistema no difiere de la instalación de las alfombrillas térmicas.

En cuanto a la instalación del sensor de temperatura, se puede instalar de manera similar en un tubo de plástico y enviarlo a la regla o dejarlo en la superficie de la película.

Presta atencion A diferencia de las esteras térmicas, la película se puede cortar completamente, pero solo a lo largo de las líneas especificadas, ubicadas a intervalos de hasta 30 cm.

El aislamiento de la tira conductora se realiza solo en un lado, el otro permanece abierto. Esto se debe al hecho de que en estos lugares se conectará el cable de alimentación. La instalación de las propias láminas se realiza en paralelo. Entre las hojas están conectadas por un cable especial. Todo el sistema también funciona a través de un termostato montado en la pared.

Esas son las principales características de conectar un suelo radiante eléctrico. Ahora ya sabes cómo conectar un suelo eléctrico calentado. Si tiene miedo de trabajar con electricidad, es mejor llamar a especialistas calificados. Si ha realizado todos estos trabajos con sus propias manos, entonces su experiencia será interesante para nosotros. Compártelo dejando comentarios al final del artículo.

El video

Desde el video provisto puede aprender sobre el proceso de instalación de las esteras térmicas y su conexión:
