Cómo conectar un suelo calentado por agua
Para lograr una temperatura agradable en la habitación, muchos deciden construir un sistema de calefacción por suelo radiante. Como es sabido, existen dos tipos de calefacción - agua y electricidad. Si la conexión del piso eléctrico es lo suficientemente simple, entonces al conectar el calentador de agua se deben tener en cuenta algunos de los matices. Hay varios métodos para conectar un piso de agua caliente. En este artículo, le informaremos sobre las tecnologías más accesibles y cómo realizar el proceso de conexión correctamente.

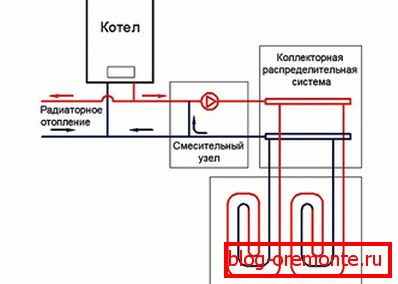

Conexión del sistema colector a través de la caldera.
El esquema de conexión del colector se reduce al hecho de que la caldera y el colector deben estar conectados al tubo troncal. Si la caldera se instala cerca de la tubería de gas (en los casos donde la caldera de gas), entonces el colector se puede montar en cualquier lugar conveniente. Debe tener acceso a las tuberías de suministro con flujo y retorno, así como para controlar y controlar el sistema.
Antes de conectar los tubos al colector, se deben instalar válvulas de cierre. Para facilitar el control de la temperatura, se puede incluir un termómetro adicional en el diseño de la válvula.

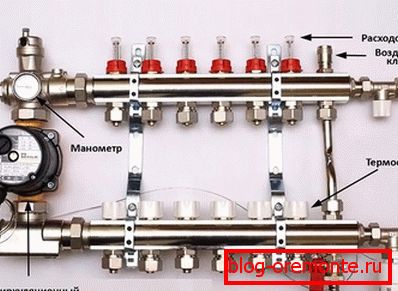

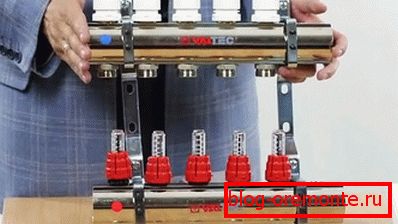

Presta atencion Si lo desea, puede comprar un colector completo en un ensamblaje completo, por ejemplo, la compañía Valtec, Waltts o REHAU. En su configuración hay válvulas de cierre para conectar la tubería. También están equipados con válvulas para cada circuito individual, lo que permitirá, si es necesario, reparar el piso calentado, sin apagar todo el sistema, pero solo la rama seleccionada.
Por lo tanto, el conjunto que consta de un colector, un tubo y una grúa está interconectado por accesorios de compresión. Para conectar los tubos, se utilizan conexiones especiales, que consisten en una tuerca de latón, un anillo de sujeción y un manguito de soporte. Si es necesario conectar tuberías de diferentes diámetros, entonces se pueden usar adaptadores-adaptadores.
Por lo tanto, tenemos el esquema más simple para conectar la calefacción por suelo radiante. Este esquema tiene los siguientes nodos:
- Colector simple con válvulas de cierre.
- Tubo de alimentación / retorno que conecta a través de los grifos con un peine.
De este modo, el refrigerante se distribuirá de manera uniforme alrededor de los circuitos de calefacción.
Presta atencion El esquema descrito es uno de los más simples y, al mismo tiempo, no recomendado por los expertos. Con esta conexión, la calefacción por suelo radiante dependerá completamente de la caldera. Lo único que se puede hacer en el colector es cubrir parcialmente la válvula para reducir el flujo de refrigerante. Por supuesto, la calefacción por suelo radiante es mejor organizarla con control individual.
Para la organización del control total del suelo radiante en el diseño del colector se incluirán:
- Unidad de mezcla de la bomba.
- Escurrir la polla.
- La bomba de circulación.
- Salida de aire
- Válvulas y tuberías de cierre.

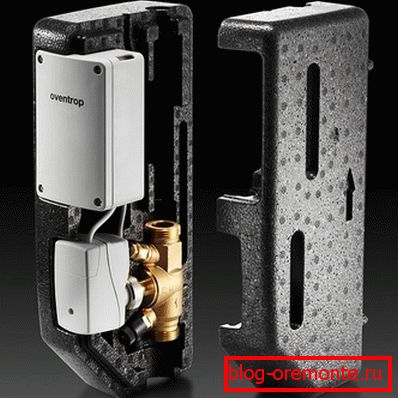

En la salida / entrada, en lugar de grifos convencionales, se pueden instalar válvulas de control termostáticas. A través de ellos se puede configurar el ancho de banda de la grúa. Esto se logra gracias al thermobalon con parafina, que se expande o contrae bajo la influencia de la temperatura.
Presta atencion Si vive en zonas frías, el sistema de calefacción por suelo radiante debe estar equipado con una batidora. La caldera producirá una temperatura demasiado alta, y el fluido de transferencia de calor para calefacción por suelo radiante no debe exceder los 55 ° C.

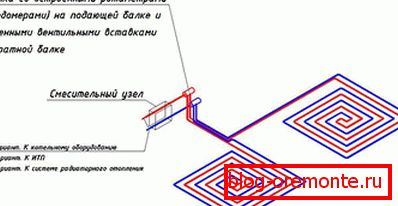

La instalación de la bomba mezcladora se realiza entre la tubería de suministro y el colector de suministro. También hay una tercera salida que va a la devolución antes de volver al colector. Si es necesario, la bomba bombeará el refrigerante enfriado al flujo para alcanzar la temperatura establecida.
¿Qué tan justificada es la conexión con la caldera?
Conectarse a la caldera colectora ahorra dinero en la compra de equipos. Este método puede calentar una habitación hasta 150 m.2. Pero con respecto a la practicidad, es preferible comprar / instalar un colector, que permitirá el control total de la temperatura del refrigerante.

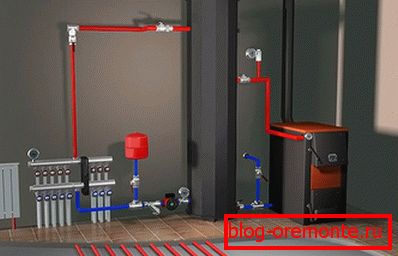

También existe la opción de conectar una calefacción por suelo radiante a la caldera del suelo. Para esto (independientemente del tipo de caldera de combustible sólido, gas, diesel, etc.), debe comprar el siguiente equipo:
- Bomba

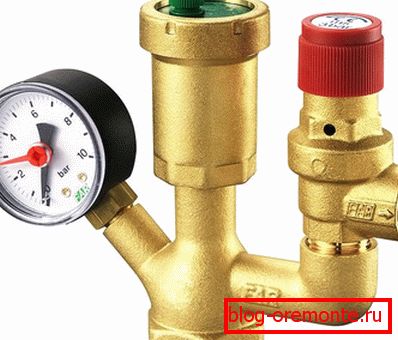

- Grupo de seguridad
- Tanque de expansión.
La instalación de la bomba se realiza delante de la válvula de tres vías o delante del colector de admisión.
Presta atencion Si sus fondos lo permiten, puede desembolsar un módulo de mezcla de pod, o como se llama un conjunto de mezcla. Puede ser de dos tipos para calderas según el tipo de estación de bombeo y para colectores, que se instala directamente en el gabinete colector.

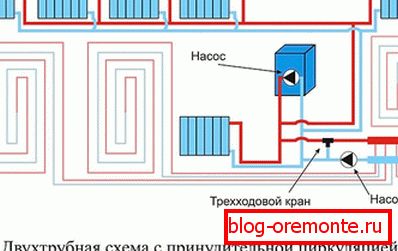

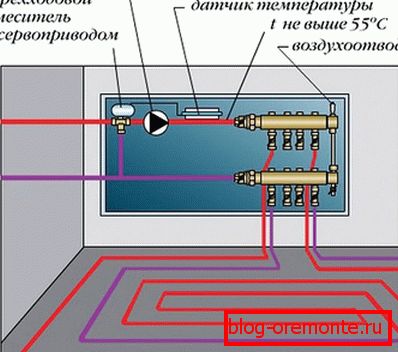

Sistema de conexión con válvula de tres vías.
En lugar de una bomba de mezcla, puede utilizar un mezclador de tres vías. Se utiliza en los casos en que la bomba no necesita aumentar la circulación. Su instalación se realiza a la salida del colector. Este esquema tiene los siguientes nodos:
Por un lado, los tubos procedentes de la caldera están conectados al colector.- Por otro lado, cada colector está equipado con un divisor.
- Cada divisor está equipado con una salida de aire para eliminar las burbujas de aire del sistema.
- Desde la parte inferior del divisor, se instala una llave para drenar el refrigerante del sistema en caso de reparación.
Presta atencion Como muestra la práctica, es mejor comprar todos los elementos necesarios a la vez y no ahorrar en la conexión de un piso de agua caliente. Para esto, es preferible comprar un sistema colector listo para usar. Sobre todo porque el montaje del colector le costará más.

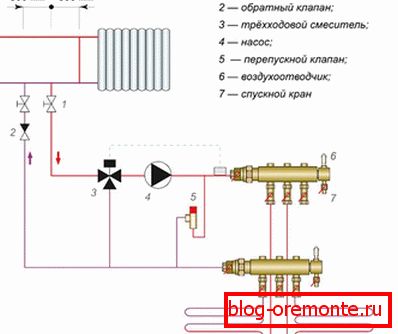

Circuito con bomba de circulación del sistema de calefacción.
Hay situaciones en las que es necesario aumentar la presión del refrigerante en el sistema de calefacción del piso. En este caso, sin falta, la bomba está instalada. Para facilitar la regulación y el control de la temperatura, la bomba también está equipada con un termostato.
Presta atencion Si el piso está conectado al sistema de calefacción, la bomba se instala en el tubo de retorno. De lo contrario, la bomba tomará una gran cantidad de refrigerante del sistema de calefacción central del apartamento, lo que conducirá al caos de temperatura en la casa. Su suelo caliente estará caliente y los radiadores de sus vecinos, según la tubería vertical, estarán fríos.
Se debe tener en cuenta que al conectar un piso con calefacción a un sistema de calefacción centralizado, es importante usar:
- Sensor de temperatura
- Válvula de tres vías.
- Válvula mezcladora
- Válvula de retención
Por lo tanto, una bomba con un sensor de temperatura se instala en la alimentación. A continuación, montamos la válvula mezcladora que se conecta al suelo radiante. Una válvula de retención está instalada en el tubo de retorno. Su salida debe estar conectada a una tubería de calefacción fría con un drenaje a la válvula mezcladora.
Entonces, después de conectar el piso usando cualquiera de los métodos listados, el sistema debe ser revisado. Para asegurarse de que todo funciona correctamente, las pruebas deben continuar durante varias horas. En este caso, es conveniente establecer la temperatura máxima de calentamiento, después de lo cual asegúrese de que cada junta esté apretada. Si tiene experiencia personal al hacer tal trabajo, deje sus comentarios al final de este artículo. Su experiencia será útil, especialmente para los principiantes.

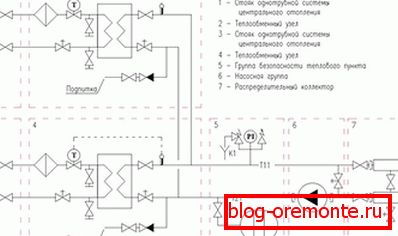

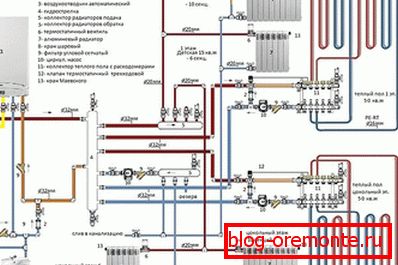

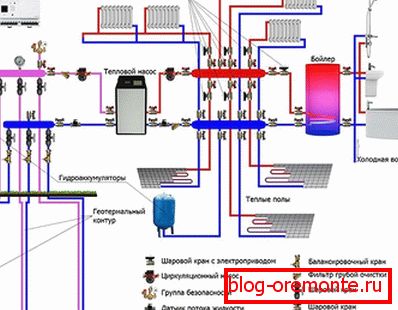

Esquemas
Le recomendamos que se familiarice con los diagramas detallados de cómo conectar un piso de agua caliente:
