Reemplazo de los enchufes con sus propias manos.

En este artículo, trataremos de informarle en detalle sobre cómo reemplazar una toma de corriente eléctrica típica en el entorno doméstico. Inmediatamente haremos una reserva de que la necesidad de tal reemplazo surge, como norma, en situaciones en las que se realiza una actualización total o parcial de todos los equipos eléctricos instalados en el apartamento (a veces, si es necesario, la transferencia de tomas a una nueva posición).

También tenga en cuenta que todas las operaciones para la sustitución e instalación de productos de instalación eléctrica (tomas, en particular) pertenecen a la categoría de trabajo eléctrico, cuya producción debe cumplir con las normas actuales de seguridad eléctrica (normas PUE). De acuerdo con las disposiciones de estas reglas, antes de reemplazar el tomacorriente con sus propias manos, es necesario aliviar parcialmente el voltaje de la habitación donde se encuentra el producto eléctrico.

En el caso más general, el apartamento se puede desactivar completamente desconectando la entrada del dispositivo automático (el llamado "automático").

Herramienta utilizada

Para la implementación exitosa de todo el complejo de trabajos relacionados con el desmantelamiento de lo viejo y la instalación de una nueva toma de corriente, definitivamente necesitará la siguiente herramienta:

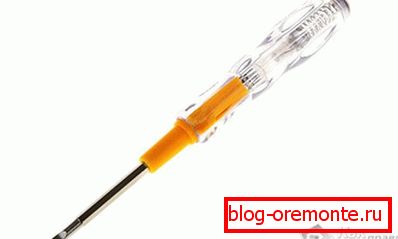

• destornillador indicador típico (también puede utilizar un instrumento de medición multímetro del tipo "multímetro");
• un juego de destornilladores convencionales con una pieza de trabajo en forma de cruz y recta;
• Cuchilla para pelar los extremos del cableado;
• Pequeñas pinzas de punta redonda utilizadas para hacer la parte de contacto de los cables.

Desmantelando el producto antiguo.

Inmediatamente después de quitar la fuente de alimentación del área de trabajo del apartamento, puede proceder al desmantelamiento de la toma de corriente actualizada, que generalmente se realiza en la siguiente secuencia:

• En primer lugar, se retira la cubierta decorativa del producto eléctrico, sostenida en su base con uno o dos tornillos de montaje;
• luego es necesario aflojar el apriete de los dos tornillos de fijación laterales, por medio de los cuales se fija la caja del producto en el orificio de montaje (en el nicho de la pared);
• Inmediatamente después de esto, puede aflojar los tornillos en los terminales con los cables de la fuente de alimentación y retirar completamente la caja de la salida desocupada del nicho.

Deberá pelar los extremos pelados de los cables viejos de manera que la longitud de su parte de trabajo sea de al menos 2 centímetros. Después de una extracción completa, los extremos libres se dibujan en forma de anillo, cuyo diámetro debe corresponder al montaje del terminal, y la dirección de plegado debe coincidir con la dirección de rotación del tornillo de montaje.

Instalando una nueva salida

Una vez que se haya desmantelado completamente el tomacorriente anterior, puede comenzar a instalar un nuevo producto. Para hacer esto, en primer lugar, afloje los tornillos de las patas espaciadoras ubicadas en los lados de la carcasa de la salida que se instalará. Después de eso, se inserta completamente en el zócalo, se mantiene en el nicho de la toma de corriente anterior y se fija en él apretando alternativamente cada uno de los tornillos espaciadores. (En caso de desgaste severo o daño en la parte inferior, es mejor reemplazarlo por uno nuevo).

Inmediatamente después de esto, los extremos de los cables preformados se conectan a los contactos terminales de la toma recién instalada, que se sujetan a ellos mediante una conexión por tornillo. Al finalizar todas las operaciones de sujeción, asegúrese de verificar la hermeticidad de todos los sujetadores, así como de realizar una prueba de prueba del tomacorriente instalado. Para hacer esto, deberá aplicar energía a esta sección del cableado y asegurarse de que haya voltaje en los terminales del producto (puede hacer esto con el mismo destornillador indicador).

En la etapa final del trabajo de instalación, se instala una cubierta decorativa en la caja de la salida, después de lo cual se enciende el autómata de introducción. Asegurándose de que el voltaje en los terminales esté presente, puede proceder de manera segura a la operación del producto actualizado.

Notas

En conclusión, consideramos una serie de condiciones especiales que deben cumplirse cuando reemplaza el tomacorriente con sus propias manos.

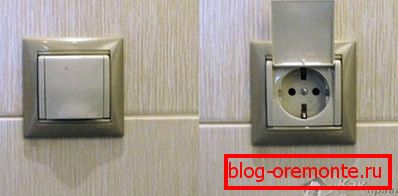

1. En primer lugar, se relacionan con la instalación de puntos de venta en habitaciones con mucha humedad (por ejemplo, en baños). En tales locales deben instalarse productos con un rendimiento especial a prueba de agua.
2. Además, todos los procedimientos descritos anteriormente suponen el uso de nuevos modelos de enchufes en la versión "euro", que tienen un contacto auxiliar, necesario para la organización de la conexión a tierra de protección.

La comprobación final del rendimiento del producto recién instalado se realiza mediante la conexión a la red de un electrodoméstico elegido arbitrariamente. Al mismo tiempo, una salida montada de manera confiable no debe ser calentada o lanzada durante la operación.

El video

Cómo cambiar los enchufes antiguos a los nuevos, vea el siguiente video:
