Instalacion medidor electrico

La necesidad de un nuevo contador puede surgir en diferentes casos:

• Reemplazo del antiguo modelo que no cumple con los requisitos modernos de oblenergo
• Había una necesidad de medición eléctrica de múltiples tarifas.
• 380 voltios estaban conectados a la casa.
• Transfiere el dispositivo a otra ubicación.
• Dispositivo viejo roto.

Cualquiera sea la razón, pero la esencia es la misma: necesita conectar un dispositivo nuevo. ¿Se puede autoinstalar un medidor eléctrico? Sí, pero bajo ciertas condiciones.

Quien entiende esto

Inmediatamente vale la pena hacer una reserva de que en diferentes ciudades puede haber diferentes requisitos, o más bien, los requisitos son los mismos, pero el enfoque de su ejecución y verificación del trabajo realizado puede variar según la ciudad de residencia. ¿Qué hacer en este caso? ¿Cómo conectar?

El reemplazo del dispositivo lo puede realizar un electricista profesional que tenga una aprobación de no menos de 3 grupos de seguridad eléctrica.

En primer lugar, necesita obtener información precisa sobre quién puede hacer este trabajo. La mayoría de las veces, no hay problemas con esto, pero en algunos casos las ventas de energía requieren que la conexión y el sellado sean realizados por un representante de la compañía, el controlador. Si no tiene en cuenta estos requisitos, deberá demostrar su rectitud y defender en el tribunal.

Cualquiera que sea la decisión sobre el agua por la cual se instalará el nuevo dispositivo no se toma, para quien decida romper los sellos sin permiso, está cargado de grandes costos financieros para pagar la multa. Además, si se detecta la ausencia de un sello, no puede probar que se acaba de hacer. En este caso, se puede decir que el sello se arrancó con el fin de detenerlo, y el valor de la electricidad "robada" se agregará a la cantidad de la multa.

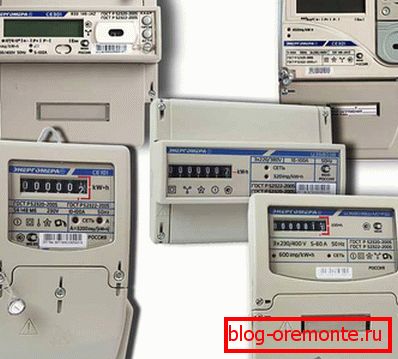

Tipos de contadores

No nos detendremos en el dispositivo y el principio de su trabajo, ya que esto es lo que muy pocas personas están interesadas. Considere los tipos de dispositivos modernos, ya que es probable que tenga que comprar por su dinero.

Contador de energía electrónico monofásico

Monofásico se puede dividir en 2 tipos de indicaciones de visualización:

1. Con pantalla LCD.
2. Con ruedas que tienen números.

Aquí, como en la regla anterior: "La suma no cambia con el cambio de lugares de los componentes". Para decirlo más claramente, se puede decir que los instrumentos son diferentes solo en la forma de mostrar datos, pero dado que el mecanismo electrónico de conteo es más barato, la demanda es mayor. Si vive en una casa o apartamento privado, y necesita poner uno nuevo en lugar de uno obsoleto, entonces esta es la mejor opción. La selección de modelos es una cuestión de conveniencia y deseos personales.

Contador multitarif

Si se planea usar la electricidad de manera intensiva por la noche, entonces puede considerar la opción de comprar un dispositivo de tarifa múltiple. Ahora disponible para conectar:

• dos aranceles;
• Tres tarifas.

¿Cuál es su diferencia? Dvukhtarifarny tiene en cuenta el consumo de energía día y noche. Este gasto se cobra a diferentes precios. Por la energía consumida en la noche hay que pagar menos. La contabilidad va desde un cierto momento, y no desde si es claro en la calle u oscuro.

Las tres tarifas funcionan según el mismo principio, solo la hora del día se divide en varios períodos de tiempo:

• noche (menor costo);
• carga máxima en la red (el costo más alto);
• dia (precio medio).

El dispositivo es caro, además de ser programado, lo que también cuesta dinero. Bajo condiciones de consumo de energía normal, hay poca confusión de él. Si no hay un gran consumo de electricidad durante la noche, al final puede pagar incluso más que con el mismo consumo de energía, teniendo en cuenta el dispositivo de una tarifa.

Medidor trifásico

El nombre en sí habla por sí mismo. Además, este dispositivo está diseñado para dar cuenta de la cantidad de energía consumida de 380V. Para las necesidades domésticas no vale la pena comprar.

Si necesita instalar un trifásico, puede ver el video de capacitación al final del artículo.

Marcado estándar

En la caja y en el panel frontal están los parámetros:

1. Voltaje de funcionamiento
2. Poder
3. Clase de precisión.

En cuanto al voltaje, no hay preguntas adicionales: necesita 220 o 380 voltios. La potencia del dispositivo suele ser más que suficiente para las necesidades domésticas, incluso para trabajar con una máquina de soldar. Si hablamos de la clase de precisión, entonces esta cifra no debe ser mayor que 2, de lo contrario el medidor no estará conectado a usted, ya que estos son los requisitos mínimos. Cuanto menor sea el número, mayor será la precisión del dispositivo comprado.

Qué buscar al comprar

Hoy en día, puede comprar medidores de varias compañías, pero es preferible detener la elección de productos nacionales y para esto hay varias razones:

1. Hay medidores eléctricos importados buenos y de alta calidad, pero pueden no estar diseñados para nuestras condiciones y, por ejemplo, no pueden soportar una subida de tensión, porque en los países civilizados simplemente no hay tal fealdad. El servicio de garantía le será rechazado, debido a la "falta de cumplimiento de las condiciones de operación", y luego tendrá que pagar su dinero duramente ganado por la reparación de este equipo importado, y no habrá garantía de que esto no vuelva a suceder. Si solo desea comprar productos importados, descubra cómo se adaptan a nuestras condiciones.
2. Los productos de fabricación china también se pueden atribuir a las importaciones. De inmediato, vale la pena mencionar que, de hecho, los productos chinos son de alta calidad y tienen una gran demanda en muchos países, pero esto se aplica solo a los certificados de fábrica. También obtenemos productos destinados a países atrasados, baratos y de baja calidad. Puede comprar un dispositivo chino de marca en el mercado, y luego dirán en el taller que no hay piezas de repuesto, ya que se ensambla a partir de lo que se desconoce.
3. Preste atención a la fecha de fabricación (o comprobación). Puede suceder que, en lugar de conectarlo y sellarlo, se vea obligado a entregar el dispositivo para su inspección, ya que ha estado en el almacén durante más de un año.
4. Método de montaje. El montaje puede diferir - en dinriku o tornillos a la superficie. Al elegir un escudo (o un contador para el escudo), es necesario tener esto en cuenta. Algunas unidades están equipadas con dispositivos adicionales que permiten la instalación del dispositivo en cualquier superficie.

Se recomienda que haya un relé de control de voltaje junto al cual pueda proteger no solo las bombillas, sino también muchos otros aparatos eléctricos. De acuerdo con estadísticas no oficiales, en el 90% de los casos de fallas en electrodomésticos, la causa de una avería es una subida de tensión.

Trabajos de conexion

Desmontar el dispositivo antiguo no es difícil, pero, como hemos dicho, sin el permiso del sello no se puede quitar. Necesidad de apagar el poder del apartamento. Luego, desenrosque la cubierta inferior y, afloje los tornillos de apriete, retire los cables.

Es posible que los residentes de casas privadas tengan que instalar el dispositivo bajo voltaje, ya que el cableado va directamente desde el poste.

¿Qué problemas puedes encontrar inmediatamente? Al retirar el medidor, es probable que encuentre cables de aluminio viejos y obsoletos. Si esto es exactamente lo que sucedió, entonces debe ser reemplazado. Si el cableado es antiguo, entonces ya no cumple con los requisitos modernos, y debe reemplazarse por una sección nueva y más grande. La colocación del cable no se realiza en ángulo, sino solo horizontal y verticalmente.

Ahora nadie instala dispositivos en un panel de madera (y en el metal, el modelo anterior, también). Los escudos modernos tienen un asiento para la instalación del escudo y las máquinas. El escudo en sí, si interfiere o daña el aspecto de la habitación, puede montarse en la pared. En la foto puedes ver cómo se hizo en el ejemplo de Mercurio. Está claro que debajo de él habrá que preparar un lugar. También es necesario que el medidor esté a una altura tal que sea conveniente tomar lecturas. Vale la pena cometer un error una vez, y luego poner una silla alta debajo de tus pies.

Si hay una estufa eléctrica en la casa, entonces es necesario dibujar una línea separada de la energía correspondiente y un cable de conexión a tierra desde el panel, conectándolo a la placa de contacto y al panel, si su cuerpo es metálico. Además de la estufa eléctrica, muchos más electrodomésticos modernos necesitan ser conectados a tierra. Si el cableado cambia, entonces necesita encargarse de esto por adelantado.

Ahora es el turno del metro. Debe fijarse en el escudo, según el método de sujeción (esto se mencionó anteriormente). Además, según la documentación adjunta, el cableado está conectado. Los alambres deben sujetarse bien, pero no apretarse, ya que tales acciones pueden provocar su compresión y rotura. Cable de fase saliente, suministrado a la máquina.

Si el cuerpo de la pantalla es de metal, entonces debe estar conectado al cable de tierra. Normalmente los diseñadores de productos se encargan de esto.

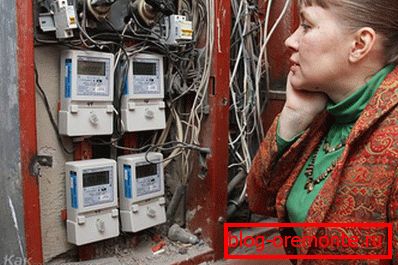

Al instalar el medidor en el corredor común, no es necesario instalar una protección para el equipo eléctrico, ya que se monta en un tablero de distribución común. Cuando se encuentra fuera de la sala de estar, se instala un cuadro eléctrico con interruptores automáticos dentro de la habitación.

Al instalar y verificar que los cables no estén cortocircuitados en ninguna parte, puede probar el sistema ensamblado.

El video

Este video muestra la instalación y la conexión de un medidor de electricidad monofásico de una sola fase.

Mire el video de entrenamiento de la conexión del medidor de electricidad trifásico monofásico Energomera TsE6803V:
