Instalación de canalones de calefacción.

Cuando creas un proyecto del techo, por lo general, trata de tener en cuenta la probabilidad de cargas por precipitación. Si tales cálculos se realizan incorrectamente, la estructura entera puede colapsar. En algunos inviernos la nieve cae más de lo habitual. Para no sufrir esto, es necesario instalar canales de calefacción.

¿Por qué se acumula el hielo?

Las causas del hielo están relacionadas con factores externos e internos:

• Cambios de temperatura frecuentes. Esto lleva al hecho de que la capa de nieve que ya estaba tendida podría haberse derretido, después de que la temperatura bajó, se congeló y la siguiente la cubrió.
• Falta de ángulo de la pendiente del techo. Debe calcularse de acuerdo con las características climáticas de un territorio en particular.
• Canales de drenaje no limpiados. En el período de otoño, la canaleta podría quedarse dormida follaje. Se obstruyen los agujeros, lo que impide la salida de agua.
• Calentamiento insuficiente del ático.
• La presencia de una habitación en el ático. Cuando se utiliza el ático como sala de estar, se libera vapor, además, esto conduce a un aumento de la temperatura del piso. De esta nieve se derrite, y el agua se congela en el frío.
• Limpieza irregular de techos.

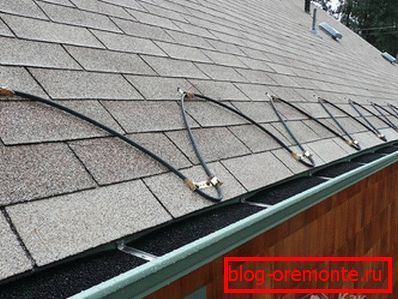

El sistema de calefacción para canalones generalmente se monta junto con el calentamiento de algunas secciones del techo. El dispositivo de este tipo tiene las siguientes tareas:

• Eliminación de carámbanos y nódulos congelados en el techo.
• Evite la pudrición de las cubiertas del techo debido a la acumulación de humedad.
• Liberación de agujeros de congestión para el paso del fluido.
• Evite los cambios bruscos de temperatura, que pueden dañar algunos materiales.
• Reduzca el peso de la capa de sedimento que cae para reducir la carga.
• Extendiendo la vida útil del pavimento y todo el sistema de techo.
• Automatizar la limpieza del techo.

El principio de funcionamiento del sistema de calefacción.

El sistema de calefacción funciona en modo automático. No se requiere la intervención del usuario. Esto se garantiza por el hecho de que el diseño proporciona la presencia de un sensor especial que recibe continuamente datos sobre la temperatura ambiente. Transmite una señal al regulador, que cierra el circuito de suministro de la corriente eléctrica y los elementos de calefacción ya instalados, calentando una capa de nieve o hielo.

Si es necesario, la activación se puede hacer manualmente, generalmente para esto hay un interruptor adicional.

Elija el tipo de cable calefactor

La base de todo el mecanismo es el cable calefactor. Para algunos, este concepto es algo nuevo, pero de hecho, estas soluciones se han utilizado durante más de un año.

Resistiva En apariencia, se parece a un cable trenzado de aluminio trenzado o de un solo núcleo. El calentamiento se debe a la resistencia interna del conductor. La temperatura se mantiene fácilmente al mismo nivel, lo que garantiza la fiabilidad del sistema. Por lo general, se encuentra en un rango de precio asequible.

Autorregulación. La estructura de este conductor es más complicada y su costo es mayor. Como su nombre indica, este cable puede funcionar de forma autónoma, sin la intervención del usuario. Esto significa que puede haber diferentes temperaturas en diferentes áreas. Esto se explica por el siguiente mecanismo: entre los dos conductores hay un aislante que, en cierta medida, transmite energía eléctrica. Cuanto más baja es la temperatura, más baja es la resistencia, más corriente pasa y más se produce el calentamiento. Después del calentamiento, la resistencia aumenta y la permeabilidad disminuye.

Cada una de estas opciones tiene sus fortalezas y debilidades. Resistiva

• calentamiento rápido
• simplicidad de instalación de un cable de dos hilos;
• facilidad de cálculo de potencia por metro;
• No hay matices especiales con la conexión.

Las desventajas incluyen:

• la necesidad de colocar una longitud declarada específica;
• uso excesivo de electricidad en áreas desiguales;
• Como comprobación antes de la instalación, solo está disponible la medición de resistencia.

Las ventajas de la autorregulación incluyen:

• posibilidad de uso sin termostato;
• instalación de una pieza de longitud arbitraria;
• resistencia al estrés físico;
• Consumo más económico en comparación con el resistivo;
• resistencia a caídas de voltaje;

Algunos contras:

• precio relativamente alto;
• lento calentamiento
• alta potencia de arranque.

En algunas situaciones, para ahorrar costos, estos dos tipos se combinan. Por ejemplo, a lo largo de la pendiente del techo, donde la cubierta de nieve o hielo es aproximadamente la misma, se permite una resistencia y se coloca un cable de autorregulación en los canalones, drenajes y embudos.

Diseñando

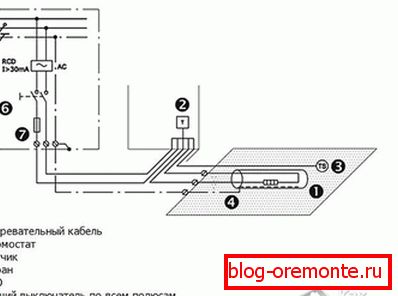

Además de la base de calentamiento en sí, algunos componentes serán necesarios:

1. Sensor de temperatura La mejor opción sería una pequeña estación meteorológica. Podrá controlar no solo la temperatura, sino también la humedad y la precipitación.
2. Termostato Para tales fines, se da preferencia a un producto electrónico. Hace un seguimiento más preciso de las fluctuaciones y soporta cargas suficientes.
3. Cable frío. Generalmente se toma en doble funda. Servirá como potencia para conectar la carga. La sección se selecciona en función del consumo total del sistema.
4. Cables de señal. Utilizado para sensores de temperatura y humedad.
5. Interruptor automático El número de polos dependerá de la red entrante.
6. Cajas de montaje. Se necesitará uno para el termostato, uno para el autómata, si no está instalado en el escudo general y otro para la estación meteorológica.
7. RCD. Artículo requerido. Este dispositivo le permitirá rastrear la más mínima fuga e inmediatamente detener el flujo de corriente eléctrica para proteger a todos los residentes de la casa.
8. Acoplamientos para conexiones de cable estrechas. Material de fijación en forma de tornillos, tacos, soportes para cables.

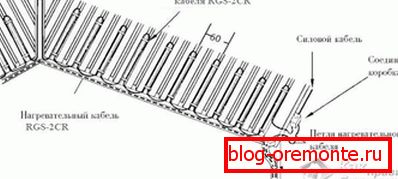

Ahora es necesario calcular la longitud del cable de calefacción requerido. Para hacer esto, mida la longitud de todas las secciones horizontales y verticales. Por lo general, dos líneas encajan en el canalón, por lo que el resultado debe multiplicarse por dos. Para un tubo de desagüe vertical, también hay dos, pero es importante calentar aún más la parte inferior, ya que está más cerca del suelo y puede congelarse con más fuerza. Aproximadamente el 10% de las acciones se debe agregar al resultado. Continuará para hacer giros adicionales en los embudos. La longitud del segmento, que estará en el techo, depende del método de instalación que se seleccionará. Se puede realizar en varios hilos o en una serpiente. La altura del bucle de serpiente se selecciona de acuerdo con el patrón del piso tendido, pero no debe ser menor que el ancho al que normalmente se forma la escarcha (en promedio, este valor alcanza 35–40 cm). Si hay una esquina interna (esmeralda) en el techo, el cable calefactor también debe colocarse en ella. ¿Mínimo lo necesitas? Su longitud en dos líneas.

La potencia del cable para cada caso se calcula individualmente, pero hay varios valores promedio:

• En condiciones normales, el punto de inicio se toma como 22 W para un cable resistivo y 30 W para un cable autorregulador por metro.
• Para techos blandos y desagües de plástico, la potencia por metro lineal no debe exceder los 17 vatios.
• Con la posibilidad de una fuerte formación de hielo para el canal de metal se permite utilizar dos hilos con una potencia de 50 vatios por metro lineal.
• Con un gran ancho, las ranuras pueden caber no dos, sino tres o más líneas.
• Si el ático está frío, entonces será suficiente 70 W / m². En el caso de que el ático se use debajo del ático, entonces el número de vueltas y líneas se calcula para obtener 200 W / m².

Ahora, sabiendo la longitud total de toda la línea y la potencia de cada conductor, podemos calcular el consumo total. De acuerdo con este valor, se seleccionan un disyuntor, una sección de cable frío y un termostato.

Instalacion

• La instalación se realiza mejor de arriba a abajo. Pero hay que empezar no con el cable calefactor.
• Dentro de la sala elegimos la ubicación del panel eléctrico. Si es necesario, utilizando un perforador, hacemos un receso para ello. Perforamos agujeros y fijamos la caja con tornillos y tacos.
• Realizamos la instalación de máquinas para cada circuito individual. Aquí también instalamos el termostato.
• Hacemos una salida de cable de red. Tire de él hasta el nivel donde se conectará con la calefacción.
• Una caja de conexiones sellada se instala debajo del techo. Se pone en marcha el cable de alimentación.
• Luego, debe limpiar a fondo todas las canaletas y el lugar en el techo donde se planea la instalación.
• Se mide la resistencia del cable calefactor y se verifica el valor del cumplimiento con lo declarado. Las indicaciones se introducen en el pasaporte.

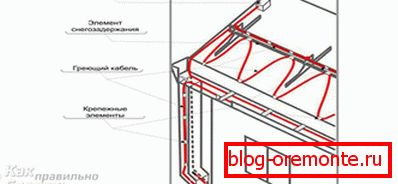

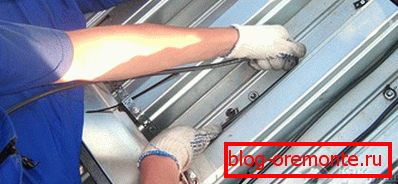

• Comienza el estiramiento del cable calefactor. El primer paso es tumbarse en el techo. Para asegurarlo, use placas especiales con soportes o celosías. Permiten realizar el tono y la onda necesarios de una serpiente o la distancia entre hilos paralelos.
• Acostado en canalones horizontales. Para proporcionar la separación necesaria entre los cables (debe ser de al menos 3 cm), se utilizan estrías especiales de plástico o tirantes metálicos. Algunos de sus tipos están colgados en el borde de la ranura, otros necesitan ser arreglados con remaches.
• Alrededor del embudo es necesario hacer varias vueltas adicionales. En ningún caso debe haber congestión, esto se hace para la rápida salida del agua.
• Para bajar el cable en el tubo vertical, aplique un cable con plástico trenzado. Los cables no deben cruzarse entre sí. Para hacer esto, se deben separar por adelantado usando espaciadores especiales. En la parte inferior del bucle se fija con una pequeña protuberancia. Puede hacerlo taladrando cuatro orificios y fijando el conductor utilizando reglas.

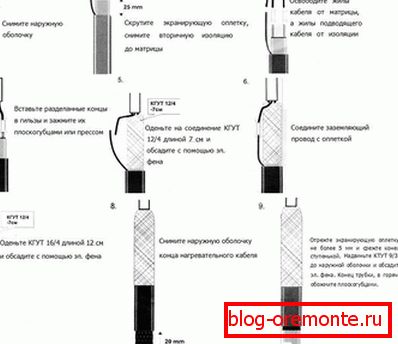

• Los extremos del conductor se llevan a la caja instalada. Dentro de la conexión se realiza con un cable frío.
• El sensor de temperatura se puede montar directamente cerca de los desagües o en el lado norte de la casa para que pueda recoger la temperatura más baja posible.
• Cuando todo el sistema está montado antes de la puesta en marcha, es necesario verificar el RCD. A continuación, se aplica voltaje y se monitorea el estado de las carreteras tendidas.

En el caso de que el flujo de agua ocurra en el sistema de tormentas, entonces el cable debe tenderse a la profundidad de congelación. Para techos planos, será necesario utilizar además embudos especiales con calefacción, así como colocar el cable alrededor de los orificios de drenaje de la misma manera que en el caso de los embudos convencionales. Durante el proceso de instalación, tenga cuidado de que la funda de aislamiento no esté dañada. Si esto sucede, en el caso de un cable resistivo, tendrá que reemplazar toda la línea.

Antes de comprar un cable, asegúrese de familiarizarse con todas sus características, así como con las temperaturas permitidas para su uso. En la etapa de diseño, es mejor consultar con profesionales que han estado involucrados en un trabajo similar durante algún tiempo. De hecho, durante el proceso de instalación no hay nada que no puedas hacer con tus propias manos.
