Cómo pelar el alambre

En el proceso de instalación de cables, una de las etapas más críticas del trabajo es la eliminación del aislamiento. No importa el alambre de aluminio, cobre, recubierto con esmalte o plástico aislante, en cada caso es necesario observar la tecnología cuando se pela. Si ignora las recomendaciones y los consejos sobre cómo pelar el cable, las características técnicas del sistema eléctrico fabricado serán bajas. Considere varias técnicas para eliminar el aislamiento de una amplia variedad de cables recubiertos.

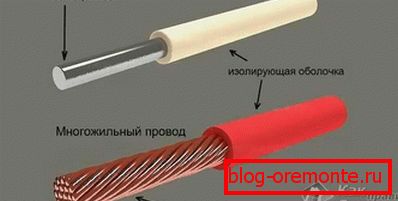

Características de la estructura de los cables.

Los cables son de dos tipos:

1. Одножильные.
2. Varados

Por núcleo único se entiende un cable en el que una sección está formada por un solo conductor o cable. En cuanto a los trenzados, la sección transversal de dicho cable está formada por varios alambres delgados, que en algunos casos se entrelazan entre sí. Para hacer que el cable trenzado sea elástico y resistente, se agrega un hilo a la estructura que se asemeja a un cable kapron. Teniendo en cuenta estas características, la tecnología de eliminación de aislamiento en cada caso individual puede diferir.

Cuchillo de pelar

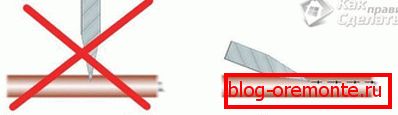

Al retirar el aislamiento con una cuchilla, no puede cortar los cables en un círculo con una cuchilla en posición perpendicular; puede formarse una muesca de un conductor de cobre. Como resultado, con un ligero doblez, el cable se romperá fácil y rápidamente en este lugar, especialmente si ha tirado el cable con un grosor de 0,6 a 0,8 mm. Después de varias curvas el cable se rompe completamente. Al pelar el cable con un cuchillo, la cuchilla debe estar casi en el mismo plano que el eje del cable. El aislamiento previo se corta a lo largo del núcleo. El aislamiento que se corta a lo largo se coloca a un lado y simplemente se corta.

En esta variante de pelado es importante tener cuidado, ya que puede lesionarse las manos fácilmente.

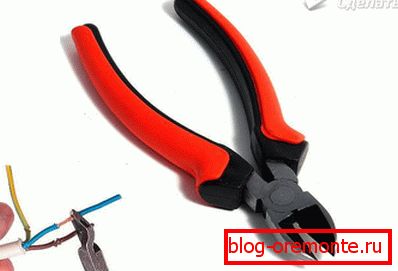

Usando cortadores laterales

Una herramienta como los cortadores laterales a menudo se usa incorrectamente. La herramienta se toma en la mano cuando es necesario, no se presta ninguna atención a la dirección de los filos. Con el uso inadecuado de los cortadores laterales tendremos que hacer grandes esfuerzos. Además, en este caso existe un alto riesgo de romper el cable junto con el aislamiento.

Es importante que los bordes de corte miren hacia la dirección opuesta de la herramienta. Con esta opción, la cuchilla cortará el aislamiento, incluso con poco esfuerzo. Como resultado, el tubo de aislamiento se retira de la superficie del núcleo, sin dañarlo.

Método de reflujo

En presencia de un soldador, puede eliminar rápidamente el aislamiento mediante un método térmico. Para ello, caliente la punta del soldador y pásela suavemente por el aislamiento de plástico. Después de calentar, el plástico se derretirá y se desprenderá. Este método no viola el conductor. Si necesita pelar una gran cantidad de cables con un devanado de este tipo, se recomienda utilizar un dispositivo especial. Por ejemplo, un quemador especial sería adecuado para un árbol que anteriormente se conocía como "Patrón".

Método de reflujo наиболее эффективен, если ваша проводка старая. После продолжительного срока эксплуатации пластмассовая обмотка на проводе становится жесткой и хрупкой. Тем более, если из распределительной коробки провод выглядывает на два или три сантиметра ни кусачки, ни нож не смогут с ним справиться. А если использовать зажигалку или подлезть паяльником, то зачистить провод получиться.

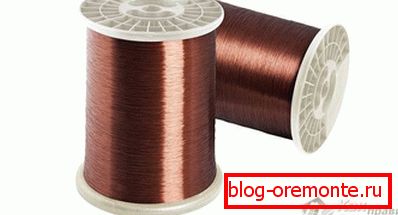

Y si el alambre esmaltado

Si el conductor tiene un grosor de 0,2 mm, la mejor opción sería un método mecánico de pelado. Para ello, utilice un cuchillo o papel de lija, que se raspa el aislamiento.

• Para el cable de procesamiento, que tiene un aislamiento delgado, puede utilizar papel de lija de sección transversal fina. Doblarlo por la mitad con papel de lija en el interior. Luego, coloque el cable en una hoja doblada de esmeril y, presionando ligeramente los dedos, tire del cable. Este procedimiento debe continuarse hasta que el esmalte se haya desprendido.
• Si se usa una cuchilla, es necesario colocar una parte del cable sobre una base firme. Luego debe girarlo en un círculo hasta que el esmalte se raspe de la superficie del conductor.

Si el conductor es aún más delgado y tiene un diámetro de menos de 0.2 milímetros, entonces el método mecánico no será efectivo. Esto se debe al hecho de que, como resultado, el esmalte no desaparece y el cable se puede romper. En este caso, puede dominar el método termoquímico utilizando un aislamiento de soldadura de hierro y cloruro de vinilo. Para comenzar, caliente el soldador, luego coloque cloruro de vinilo sobre la mesa, y encima del alambre y a lo largo del plomo. Bajo la influencia de la alta temperatura, se produce cloro, que limpia el alambre del esmalte.

En la mayoría de los casos, estos cables se utilizan en las comunicaciones de radio y se enrollan en bobinas inductivas. Él también tiene un nombre - Litz. Por su aspecto, se caracteriza por la presencia de un gran número de alambres delgados, que se trenzan en un conductor y al mismo tiempo se cubren con esmalte.

No menos interesante es otra opción para quitar el aislamiento esmaltado del cable. Tendrá que comprar pastillas de aspirina. El alambre se coloca sobre ellos y se pasa de manera similar con una punta de hierro de soldadura caliente. Como resultado, el cable queda expuesto y, además, todo lo demás está enlatado.

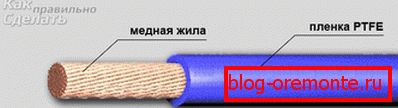

Eliminación de aislamientos fluoroplásticos.

Por fluoroplástico se entiende un polímero que se produce por un método químico. Tiene una serie de características positivas, por ejemplo, no se moja con el agua y es altamente resistente a la materia orgánica. ¡Sus características técnicas le permiten soportar temperaturas de hasta 300 ° C! Como aislante es la opción ideal, pero el principal inconveniente es el alto precio. En este sentido, lo uso en casos especiales. En la vida cotidiana, es aplicable a muchos radioaficionados, ya que después de la soldadura tiene un aspecto estético, ocupa poco espacio y no se funde.

El material en sí tiene la forma de una cinta delgada y estrecha. Ella, a su vez, bien enrollada en el alambre trenzado trenzado. Tira este aislamiento solo es posible con un cuchillo. PTFE se raspa a la longitud deseada. Tan pronto como se expone el cable, el aislamiento se retrae a la longitud deseada y el fluoroplástico restante se corta.

Aislamiento hecho de tela, goma, recortado por cualquiera de los métodos anteriores. ¡Lo principal es prevenir la incisión del núcleo principal!

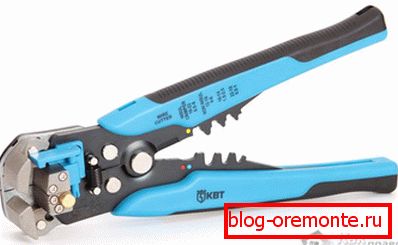

Stripper automatico

Todos los métodos anteriores son manuales. Requieren más tiempo y atención, sin mencionar la experiencia cuando se trata de cables trenzados con una pequeña sección transversal. Si trabaja en esta área y necesita limpiar regularmente los cables del aislamiento, es mejor automatizar parcialmente este proceso. Para esto, las garrapatas fueron especialmente desarrolladas o, de lo contrario, se denominan "stripper".

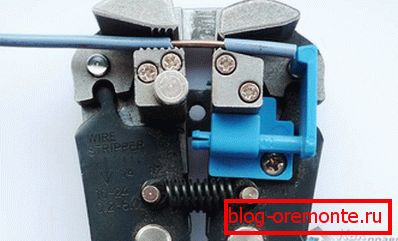

Con el decapante, el aislamiento se elimina con el toque de una palma. Considere la forma de pelar los cables usando un modelo WS-04.

Especificaciones stripper WS-04:

• Puede quitar el aislamiento y morder los cables O0.5–2.7 mm con una sección transversal de 0.2 a 6.0 mm² sin configuración previa.
• Cuando instale un tornillo microscópico, puede quitar el aislamiento de un cable delgado de 0,25 a 0,5 mm de tamaño.
• La peladora permite engarzar los conectores en los cables sin aislamiento, aislantes o cables automotrices para una abrazadera doble de 0.8-2.7 mm

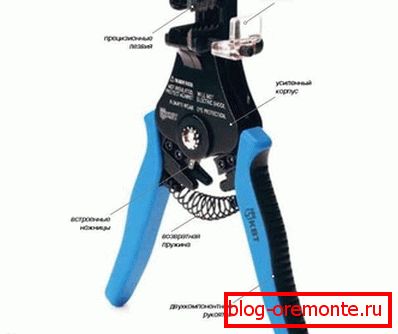

Por su aspecto, el separador se parece a las pinzas, al final de las cuales hay una palanca de leva. Las levas superiores son móviles y las inferiores son fijas. Para sujetar el cable es el par izquierdo y el derecho para pelar y recortar el aislamiento. En la primera nota de las perillas, la leva izquierda sujeta el cable y la derecha corta su borde afilado en el aislamiento. Con el apalancamiento constante del aislamiento, el aislamiento se elimina gradualmente del cable. El proceso de pelado del cable del separador demora unos segundos.

El proceso de trabajo secuencial con un modelo WS-04 con un cable de un solo núcleo, trenzado y de dos núcleos:

1. El alambre se enrolla entre los cuchillos de corte, que se encuentran en el interior del mango. Entonces deberían ser reducidos. El resultado es un extremo cortado del alambre sin deformación. A modo de comparación, corte el extremo de las pinzas siempre aplanado y ligeramente afilado.
2. En el siguiente paso, un extremo del cable se inserta entre la esponja móvil y fija. Después de comprimir los mangos, se retira el aislamiento. Con tal trabajo en el conductor no hay muescas.
3. Para ajustar la longitud exacta del aislamiento que debe eliminarse, puede utilizar el limitador móvil azul.
4. En un cable de dos conductores, el aislante es removido por un pelador en dos pasadas.
5. Desde la primera aproximación se extrae el tubo de clorvinilo.
6. En la segunda etapa se elimina simultáneamente el aislamiento de dos cables.

¡El tiempo de trabajo no puede llevar más de 5 segundos!

Entre otras cosas, el separador también se puede usar para despojar el aislamiento de un cable telefónico antes de presionarlo en el conector RJ-11. Si se usa una conexión por tornillo, el aislamiento se elimina de los cables con un solo movimiento.

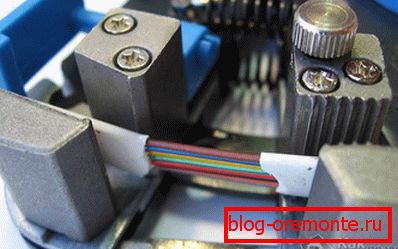

La peladora también se puede usar para quitar cables blindados. En primer lugar, debe tenerse en cuenta que esta es una tarea bastante difícil, especialmente si el conductor es delgado. Entonces, en primer lugar, se elimina el aislamiento de la trenza protectora. Para desnudar el cable central, la vaina se desenrolla con una aguja o punta. Queda por hacer un movimiento con un separador y el cable se libera del aislamiento. El blindaje manual del cable blindado es un trabajo laborioso, especialmente si solo tiene un cuchillo a mano. ¡El cuchillo es muy fácil de dañar el alambre!

Entonces, aparentemente el separador es una herramienta muy versátil que limpia varios cables del aislamiento.

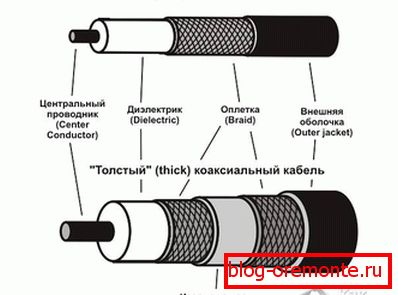

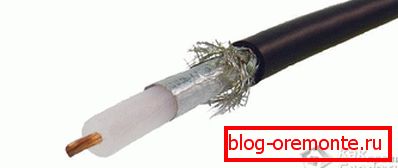

Cable coaxial

También puede despojar el aislamiento del cable coaxial con sus propias manos. Aunque el equipo para este propósito es económico y asequible, le diremos cómo hacer el trabajo con unos alicates y un cuchillo. Como norma, este cable se utiliza para conectar la televisión por satélite y para los conectores F estándar.

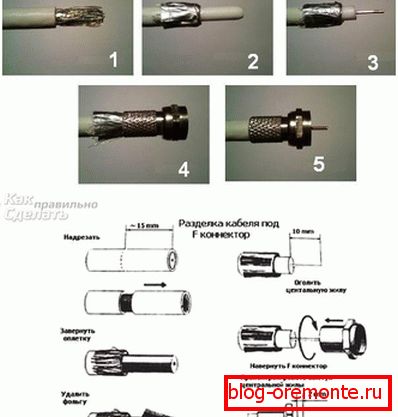

Instrucciones paso a paso sobre cómo pelar el cable coaxial:

1. El cable debe ser retirado de su cuerpo.
2. Tome un cuchillo de papelería y presione firmemente el cable en ángulo recto desde el extremo del cable a una distancia de 2,5 cm. No presione el extremo de la cuchilla, ya que se romperá y podría rebotar en los ojos.
3. En esta etapa, es necesario cortar a través de la cubierta exterior, la vaina, la capa de lámina y la espuma dieléctrica. En la mayoría de los casos, es blanco. Tales capas están rodeadas por una vena. En el proceso de sumergir la cuchilla en el cable, sentirá algo de resistencia. Tan pronto como la cuchilla se haya reducido a la mitad del cable, es necesario empujarlo menos. ¡Es extremadamente importante no dañar el núcleo central!
4. Luego debes pasar por el círculo del cable. Al mismo tiempo, tenga cuidado de no dejar muescas en el núcleo.
5. Ahora tira y gira el borde cortado del aislamiento. Mediante tales acciones, puede quitar el extremo cortado del aislamiento.
6. Si el cableado sobresale por debajo de la cubierta del cable, córtelos con unas pinzas para que no se extiendan más allá del borde de la cubierta. Es importante examinar el cable en busca de serifs. Si hay alguno, significa que el procedimiento anterior deberá repetirse.
7. La espuma dieléctrica puede permanecer parcialmente en el núcleo principal. Puedes quitarlo solo con tu uña.
8. Para conectar el cable al conector F, primero retire una pequeña parte de la cubierta superior.
9. Para ello, desde el lugar anterior se cortan los medidores de ocho milímetros. Hacer un corte en la cáscara superior. Como en el caso anterior, la incisión se hace perpendicular al alambre. Tenga cuidado de no enganchar la trenza. En algunas modificaciones del conector F no es necesario quitar la funda, mientras que otras, por el contrario, deben quitarla.
10. Si no está seguro de si necesita trenzas en su caso, déjelo temporalmente. Esta trenza se encuentra alrededor de la espuma dieléctrica. Su cableado es menor que el cabello humano, por lo que todo el trabajo debe hacerse con cuidado. De todos modos, el corte debe hacerse con la punta de la cuchilla en todo el cable.
11. Retire ocho milímetros de la cubierta del cable, de modo que la espuma dieléctrica envuelta en el devanado permanezca en el núcleo.
12. Trenza envuelta sobre la capa exterior. Así, el dieléctrico está expuesto. En esta etapa, preste atención al requisito del conector F: exactamente qué extremo del cable debe estar en su caso.
13. Entre la funda y el núcleo central deben estar ausentes todos los cables posibles. En el fondo de un dieléctrico blanco, será claramente visible.
14. Al final del cable se coloca el conector F.
15. El dieléctrico debe ubicarse en la parte inferior del conector después de que se haya montado en él. Es inaceptable que mirara hacia afuera o que no llegara a la parte inferior del conector.

Nunca toque la picadura con el conector F.

Ahora el conector F está listo para funcionar.

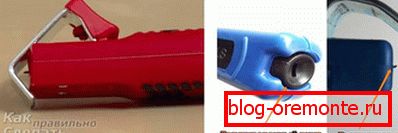

Pelacables de aislamiento de cables

También debemos mencionar los cuchillos especiales que se utilizan directamente para pelar el aislamiento del cable. Por ejemplo, el más popular es un cuchillo de crochet. En funcionamiento, es mucho más conveniente que la papelería. Además, gracias a la hoja gruesa, pueden trabajar con más confianza y más valor. Será difícil para ellos cortar el aislamiento del cable, pero cortar el cable: esto es lo que necesita. Dicho gancho encaja bien en la funda del cable, por lo que no salta de él. Sin embargo, esta herramienta no tiene todas las ventajas, ya que no puede proporcionar un buen pelado de cables.

Conocido otro cuchillo especial.

En el trabajo, es muy simple. Para empezar, usa tu pulgar para apretar una abrazadera especial. Es debajo de ella que enhebrarás el cable. En este punto, un cuchillo pequeño que gira alrededor de su eje se asoma fuera del mango. Después de colocar el cable, la abrazadera lo presiona sobre esta cuchilla. Haga dos o tres vueltas alrededor del cable hasta que se haga el corte. Ahora, sin sacar un cable, tire de la herramienta con esfuerzo hacia el final. El cuchillo girará y cortará a lo largo de la cáscara. Al final, queda simplemente quitar la parte cortada y continuar trabajando.

El único inconveniente de este dispositivo es que es necesario ajustar la rueda directamente a la profundidad de un tipo particular de cable. Para configurar, puedes usar un trozo de alambre.

Además, esta cuchilla no logra hacer frente con gran éxito a la eliminación del aislamiento. Esto se debe al hecho de que el dispositivo puede aplanar un cable grueso durante las acciones descuidadas.

Por lo tanto, hemos considerado los métodos más comunes de cómo quitar el aislamiento del cable. Quizás uno de los métodos anteriores sea útil en su caso. Trabajo exitoso para ti!
