Como hacer un terreno en la casa.

Hasta la fecha, se ha desarrollado una amplia gama de medidas especiales que garantizan la protección confiable del usuario contra descargas eléctricas en la vida diaria, lo que ha hecho que el proceso de operación de equipos eléctricos sea más seguro.

Las actividades de esta clase deben incluir la preparación del terreno, conocida por la mayoría de los propietarios de viviendas privadas con el nombre de "loop de terreno", que generalmente consiste en los siguientes elementos estructurales:

• dispositivo de puesta a tierra (puesta a tierra);
• un conjunto de conductores de puesta a tierra;
• Bus terrestre especial.

En el artículo le diremos cómo montar correctamente la conexión a tierra en una casa privada con sus propias manos, mostraremos diagramas, fotos e instrucciones de video.

Selección y preparación de puesta a tierra.

Al organizar un sistema de puesta a tierra en una casa de campo, puede utilizar una de las siguientes estructuras metálicas de origen natural como conductor de puesta a tierra:

• cualquier pilote de hormigón armado enterrado en el suelo;
• tuberías metálicas o rieles ubicados en la superficie de la tierra;
• Otros elementos metálicos de estructuras de edificios enterrados en el suelo.

En el caso de que no se encuentre nada de esto en las inmediaciones de la casa, tendrá que preparar la conexión a tierra.

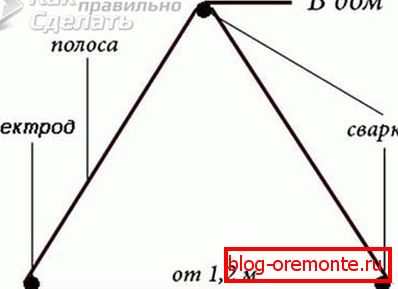

Para hacer este elemento de conexión a tierra, deberá preparar tres electrodos de acero con una longitud de 1,2 metros, que luego se unirán de manera que se obtenga un triángulo de la forma correcta como resultado de estas operaciones.

(Al seleccionar segmentos de tubería de acero como electrodos, su diámetro debe ser de al menos 30 milímetros).

En el caso de utilizar electrodos de un perfil diferente, el área de sección transversal de los elementos debe ser de al menos 150 mm.²y la longitud de los segmentos mismos - no menos de 2 metros. Antes de colocar una estructura de este tipo en el suelo, debe preparar un lugar por adelantado cavando tres zanjas de dos pies de profundidad (en forma de triángulo con lados de aproximadamente 1,2 metros de largo). Luego, en las esquinas de la figura resultante con un pequeño martillo, debe martillar tres previamente preparados y bien apuntados en un lado del electrodo. Para conectar los electrodos martillados entre sí, se utilizan tiras de acero con una sección transversal de al menos 50 mm.². Todas las partes de la estructura resultante en las juntas se sueldan de manera confiable (o se articulan mediante uniones atornilladas).

Al final de estos procedimientos, deberá enviar la banda de acero seleccionada para la sección de conexión a tierra al punto de la entrada del bus de conexión a tierra en la casa (se recomienda acercarla al gabinete del interruptor y soldar un pequeño perno en su extremo).

A continuación, utilizando una sección de alambre de cobre de 6mm.²Pasado a través de un agujero en la pared y asegurado en este perno, debe conectar el bus expulsado con el bus de tierra principal (GZSH) ubicado en el tablero de distribución. Desde aquí, la conexión a tierra de protección se puede diluir en todas las áreas de la casa (como parte del cableado eléctrico en funcionamiento).

Arreglo de bus de tierra

Para resolver correctamente el problema de cómo realizar la conexión a tierra correctamente, deberá realizar la operación de la llamada “división” del conductor PEN, que forma parte del cable desde el que se alimenta su casa.

Para obtener un bus de tierra separado, este cable debe dividirse en conductor de protección y de trabajo (PE y N, respectivamente)

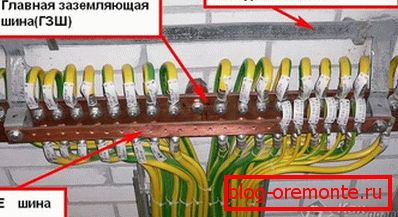

Dicha división se puede organizar utilizando el bus de puesta a tierra principal que ya conocemos.

Además del conductor PEN (al enrollar el tablero de la línea “vozdushki” o del cable subterráneo), el conductor de tierra previamente diseñado, que está atornillado a la barra de tierra, está conectado a este bus.

Debido a la presencia de dicha conexión a tierra (que se repite esencialmente), puede organizar artificialmente el cableado de un bus de cero separado y un conductor de trabajo de cero para todos los consumidores directamente desde el bus de tierra principal. En este caso, el cable de fase (L) está divorciado con ellos.

Se debe tener en cuenta que los OLC incluyen requisitos especiales con respecto a la disposición del lado del consumidor, la llamada reconexión a tierra. Se aplican a las redes industriales sectoriales, la inclusión de cargas en las que se produce de acuerdo con el esquema con un neutro para sordos. Este método de conexión garantiza la operatividad de todo el sistema de puesta a tierra de protección incluso en caso de una ruptura de emergencia del conductor PEN.

Debe tener en cuenta el hecho de que en los apartamentos urbanos para organizar la división del conductor PEN debido a la reconexión a tierra no tendrá éxito.

El video

Unas palabras sobre la instalación del bus de puesta a tierra y puesta a tierra:
