Cómo hacer un generador de viento con tus propias manos.

La capacidad de utilizar fuentes de energía alternativas a menudo atrae a las personas. Por lo tanto, los intentos de obtener energía del poder de la naturaleza se hicieron antes de la Era Común. En este artículo explicaremos cómo hacer un generador de viento con sus propias manos en casa (a partir de materiales de desecho).

El generador de viento se puede utilizar para los siguientes fines:

• iluminación de la habitación
• Conexión de equipos de televisión o audio.
• Conecte electrodomésticos o equipo de oficina.

La mayoría de las veces, un generador eólico en una parcela de un país no puede ser la única fuente de energía, a menos que se instale en un sitio y no en una instancia.

A veces se puede ver toda una red de turbinas eólicas que convierten la energía eólica en energía eléctrica y la acumulan en baterías preparadas. Dichas fuentes de electricidad se pueden usar a propósito, para operar solo un electrodoméstico o para guardarlas como una opción de respaldo en caso de desconexión de la fuente principal de electricidad.

La principal diferencia que permite distinguir dos tipos de aerogeneradores es la hélice: la hélice o la vela.

Antes de hacer un molino de viento, debe decidir para qué propósito se necesita. Cuanto más complicadas sean las tareas para tal fuente de energía, más difícil será su diseño.

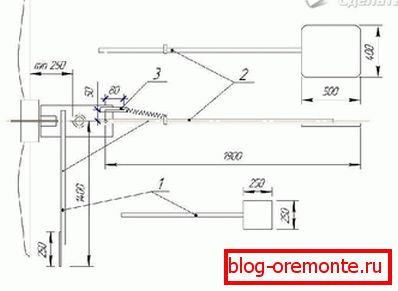

La estructura del generador eólico incluye:

• rueda de viento con palas;
• caja de cambios (mecanismo que transforma y transmite el par);
• el mástil en el que se instalará;
• bateria
• un inversor (un mecanismo para convertir la alimentación de CC de la alimentación de CA a la de CA).

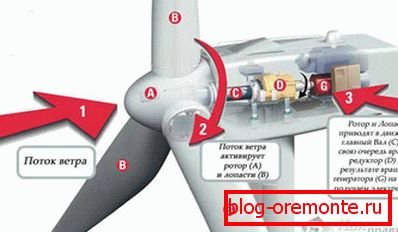

El trabajo del generador de viento es el siguiente: el viento hace girar la rueda de viento con cuchillas con su energía, y el par se transmite a través de la caja de engranajes al eje del generador.

Cuando auto-fabrique una fuente de energía alternativa, debe prestar atención al tipo rotativo o vertical de dicho dispositivo, ya que le permite obtener más energía debido al impacto efectivo de la energía eólica en él.

Primero debes preparar:

1. El generador es de 12 V, la batería es de 12 V. Las baterías más utilizadas son ácidas, de gel o blindadas; pueden soportar la cantidad máxima de descargas, de 250 a 1200 ciclos. No se recomienda usar una batería de automóvil debido a que no soporta ni siquiera las 100 descargas completas de la batería, lo que significa que fallará más rápido y será necesario reemplazarla.
2. Tamaño del rotor de 1,5 a 2 m.
3. Barril metálico o cubeta de volumen para la fabricación de cuchillas.
4. Dos relés: para cargar la batería y para cargar la lámpara (una lámpara incandescente normal, con una potencia de 25 a 150 vatios) mostrará que el generador de viento funciona correctamente.
5. Interruptor
6. Voltímetro
7. Caja de conexiones
8. Mástil de hasta 10 m (por ejemplo, una tubería de metal o PVC, con un diámetro de no menos de 160 mm, diseñada para aguas residuales o tuberías de presión. Las tuberías para aguas residuales simples no funcionarán porque son demasiado delgadas y frágiles).
9. Cables trenzados (2–3 núcleos) con una sección transversal de al menos 4 mm?
10. Tornillos M6, tuercas y arandelas correspondientes en la cantidad de 4 unidades.
11. Alambre inoxidable con un diámetro de 0,5 a 1 cm.

Las herramientas requerirán diferentes llaves, taladro, destornillador y alicates.

Creación e instalación de un generador eólico.

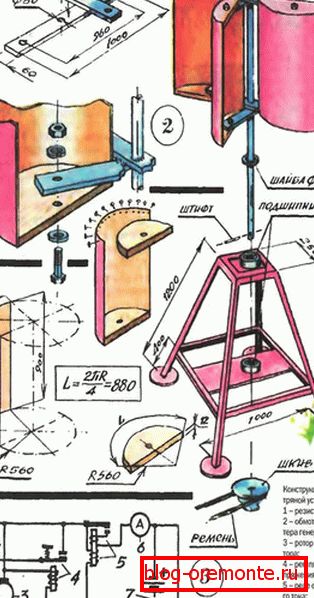

1. Originalmente requerido para hacer un generador de viento de tipo rotativo. El diámetro del rotor depende directamente de la velocidad promedio del viento durante el año. El rotor es una estructura en forma de cilindro, cuyas cuchillas parecen arcos en sección. Para la fabricación de chapa metálica usada, curvada en forma de arco. Las cuchillas están unidas a los discos superior e inferior con remaches y esquinas. Para el disco inferior es necesario adjuntar la brida. Está diseñado para unir las cuchillas al rotor.
2. Es necesario tomar un balde, marcarlo con un lápiz en 4 partes, cortarlo con cuidado hasta el final. En la parte inferior, prepare los orificios para los pernos de modo que el eje del generador quede claramente en el centro de la parte inferior del cucharón. Las paredes de las palas del cazo deben doblarse en el ángulo deseado, dependiendo de la dirección y la intensidad del viento. Cuanto mayor sea la curva de las cuchillas, mayor será la velocidad de rotación del dispositivo, sin embargo, el dispositivo puede fallar más rápido.
3. Después de eso, el cubo modificado, es decir, su parte inferior, debe unirse a la polea con pernos. Los puntos de conexión deben elegirse con mucho cuidado; el montaje incorrecto dará lugar a la necesidad de ajustar constantemente la posición de las cuchillas y ajustar la rotación, lo que es difícil de hacer en el generador de viento ya instalado en el mástil.
4. Los cables deben estar conectados al generador. Si el cable no es de varios colores, es conveniente indicar la ubicación de los cables y su marcado con etiquetas de varios colores.
5. Después de conectar los cables al generador, debe ensamblar el circuito en la caja de conexiones. El generador preparado de esta manera se debe conectar al mástil, después de lo cual los cables se deben conectar tanto al generador como al mástil. El generador debe estar conectado al circuito, y luego a la batería. La carga debe conectarse mediante cables con una sección transversal de al menos 4 mm?.

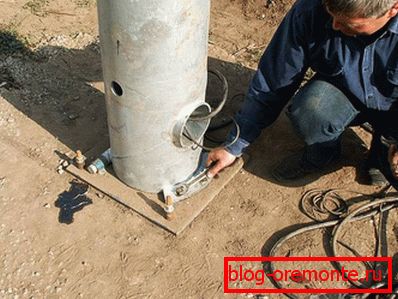

Instalacion de mástil

El mástil de la turbina eólica debe ser asegurado cuidadosamente. Para hacer esto, prepare un agujero en el suelo un poco más grande que el diámetro del mástil. La profundidad del orificio debe ser de al menos 50 cm. Colocar una almohada de arena y grava en la parte inferior con una capa de 10 cm, debe apisonarse y verterse con agua. Después de eso, el mortero de cemento se debe verter en el orificio unos 10 cm. Debe instalar un mástil en él y, una vez fijado, rellenar el orificio con hormigón con el mortero hasta el final.

En el caso de que sea necesario aumentar la eficiencia del generador eólico, la longitud del mástil debe incrementarse en un 30%. El mástil alto permite no solo aumentar la cantidad de energía eólica, sino también eliminar la interferencia del viento en forma de edificios o árboles.

Vídeo: пропеллерный ветрогенератор

Y este es un ejemplo de un molino de viento de hélice para dar:
