Cómo conectar un tomacorriente a tierra
En edificios privados y apartamentos de edificios nuevos, cuyo cableado se realiza mediante cableado de tres conductores, el problema de la conexión a tierra, como norma, se resuelve fácilmente. Pero no todos saben cómo conectar una toma de corriente a tierra en las casas de edificios antiguos.
En tales casas, el cableado se realiza en forma de una línea de dos cables, debido a esto la tarea es algo más complicada. Para resolverlo, deberá realizar una serie de acciones adicionales. Estas operaciones generalmente se reducen a la organización de otro núcleo (conexión a tierra), que se extiende desde el panel plano hasta el escudo de acceso eléctrico conectado a tierra.
Opciones de puesta a tierra
Al realizar trabajos eléctricos, lo que le permite conectarse fácilmente a la toma de red con conexión a tierra, las siguientes opciones son posibles:

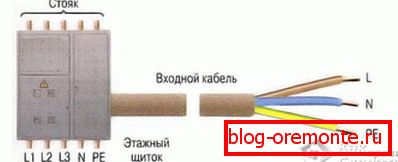

Colocando un bus adicional hecho de alambre de cobre de un cierto diámetro y estirado desde la habitación hasta el tablero de distribución de acceso con terminales de conexión a tierra libres.- Disposición de la llamada "reducción a cero", cuya esencia consiste en conectar el contacto de conexión a tierra de la toma de corriente al cable "cero". Los electricistas consideran que este método de conexión es más preferible, ya que en este caso es posible usar dispositivos de desconexión de protección en la línea.
El aislamiento de los cables suministrados al apartamento para la comodidad de la conexión se realiza en diferentes colores. El cable de tierra de acuerdo con la norma está aislado con un color amarillo verdoso mixto, mientras que el conductor de fase generalmente está hecho de marrón o rojo. El cable "cero" en la mayoría de los casos se realiza en aislamiento azul o azul.
Si hay cajas de conexiones en el apartamento, la conexión se puede hacer directamente a ellas (si hay un tercer conductor de conexión a tierra, por supuesto).
Procedimiento de conexión
Inmediatamente antes de conectar un tomacorriente con doble conexión a tierra, deberá realizar las siguientes operaciones preparatorias:
- pele los extremos de los cables que suministran energía a la salida;
- retire la cubierta decorativa del producto montado;
- afloje los pernos de fijación en los terminales a los que se conectarán los cables más adelante.
Las manipulaciones adicionales asociadas con enchufar enchufes generalmente se reducen a las siguientes operaciones:

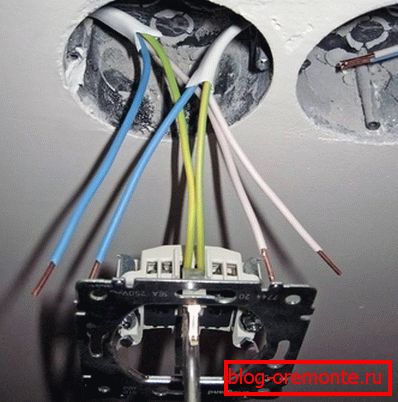

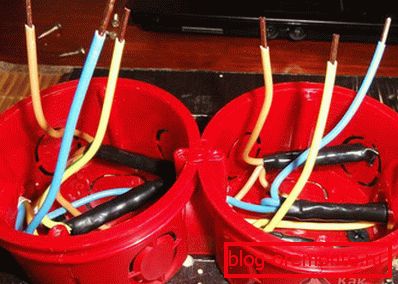

- Los extremos de los cables, que se sacan de la caja de aterrizaje de plástico, se dirigen a los contactos y se cargan en los orificios correspondientes de los terminales. Los cables de fase y neutros se pueden conectar sin importar su propósito funcional (es decir, se pueden intercambiar). En contraste, el conductor de tierra debe estar conectado a un bloque de terminales con una designación especial, que es un símbolo de tierra.
- Después de conectar los cables, la caja del zócalo sin la cubierta se sujeta con tornillos a la caja de montaje de plástico (zócalo); al mismo tiempo, los cables de alimentación están cuidadosamente metidos en su caja.
- Las salidas del tipo antiguo están equipadas con patas especiales, que permiten fijar su caja apretando los tornillos.
- Después de fijar la salida en el zócalo, debe revisar los pernos en los bloques de terminales nuevamente y solo luego reemplazar la cubierta decorativa.
En conclusión, debe advertirle que antes de realizar toda la gama de actividades para conectar la toma de corriente, asegúrese de desconectar la fuente de alimentación de todo el apartamento. Dicho apagado generalmente se realiza apagando el autómata correspondiente o desenroscando los enchufes.
El video
En el siguiente video puede ver cómo el zócalo con conexión a tierra se instala a nivel profesional:

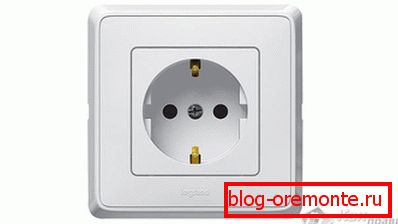

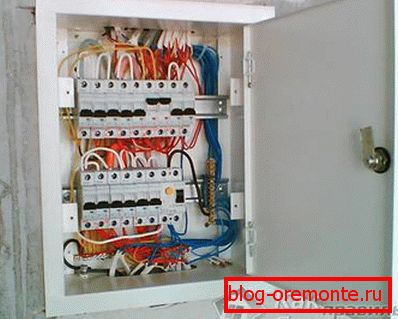

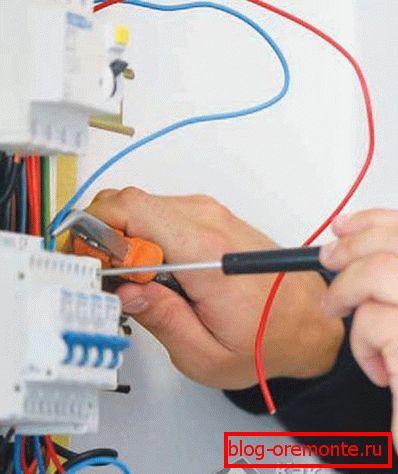

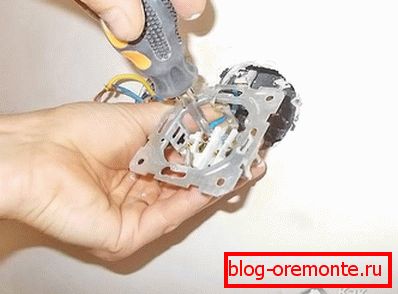

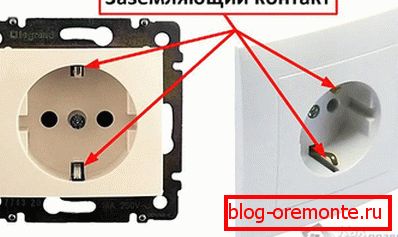

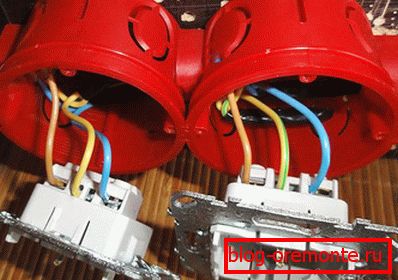

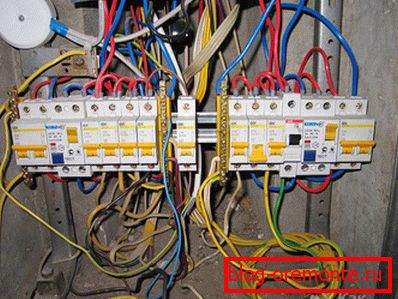

La foto

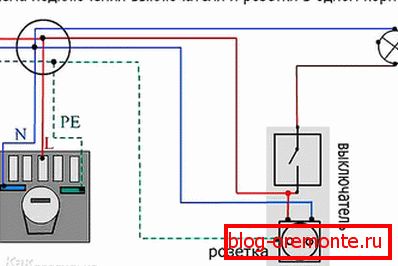

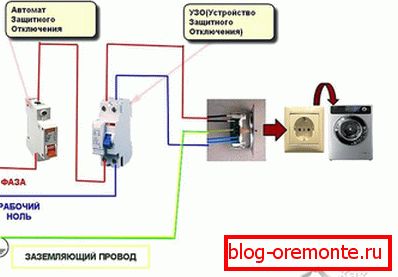

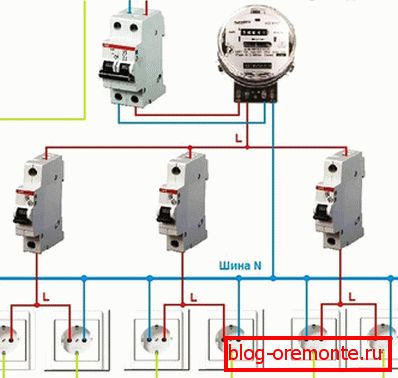

Esquemas

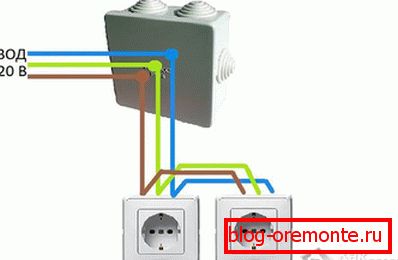

Los esquemas que ofrecemos le ayudarán a conectar correctamente el zócalo con la conexión a tierra:
