Cómo conectar un interruptor de bucle

Todos se enfrentaron a una situación en la que era necesario cruzar una habitación oscura para encender las luces. Esto da muchos inconvenientes, en tal situación será posible instalar un interruptor que permita controlar la iluminación desde diferentes lugares. En este artículo, le diremos cómo conectar un interruptor de bucle, demostrar el diagrama de cableado y también mostrar instrucciones de fotos y videos.

Propósito del interruptor

Los interruptores de paso se usan para encender y apagar las luces de diferentes partes de la habitación, el pasillo o el tramo de escaleras. El esquema de su trabajo le permite no regresar al primer dispositivo y apagar la luz desde un lugar conveniente.

Según su actuación son:

  • llave única
  • dos teclas
  • tres llaves

El diseño del dispositivo determina la cantidad de dispositivos de iluminación conectados y los puntos de desconexión. Además de la gestión de claves, existe un modelo sensorial.

Cualquier interruptor se usa para romper el conductor de fase y desenergizar los aparatos eléctricos, pero la especificidad del interruptor continuo es que al abrir un circuito, cierra los contactos del interruptor de par.

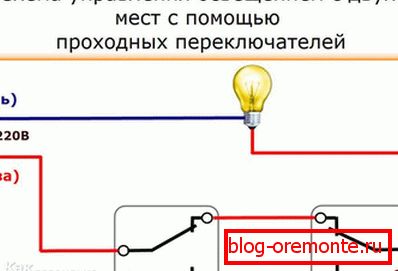

A diferencia de un dispositivo convencional conectado por dos cables, un interruptor de paso requiere una conmutación de tres núcleos. En su núcleo, es un interruptor que guía el voltaje de un contacto a otro. La luz se enciende cuando las teclas de ambos dispositivos están en la misma posición y se apaga cuando cambia la posición. La gestión puede llevarse a cabo no solo desde dos, sino también desde tres o más lugares, para esto se conecta un interruptor cruzado al circuito y, si es necesario, varios. El interruptor de un botón está equipado con tres terminales. El dispositivo de dos botones tiene 5 terminales: dos para conectar con interruptores y uno común. El interruptor de tres teclas tiene un dispositivo más complicado, pero al tener un circuito no será difícil entender esto.

Instalación del interruptor de paso.

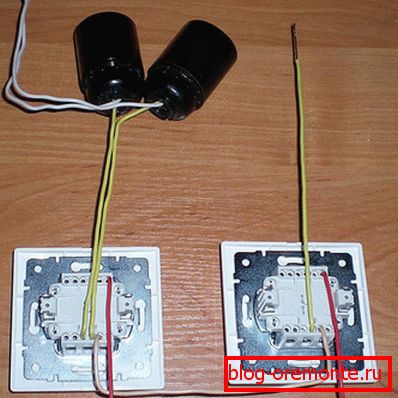

El diagrama de cableado es ligeramente diferente de la instalación de los interruptores convencionales, pero la presencia de tres cables en lugar de dos te hace pensar. Considera el propósito de cada uno de ellos. Dos cables se utilizan como puentes entre los interruptores colocados en la sala y el tercero se utiliza para alimentar la fase. Antes de comenzar a conectar un interruptor de bucle, compre una caja de interruptores en la que se conectarán los cables.

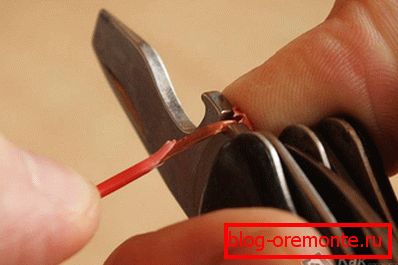

Los extremos de los cables se liberan del aislamiento por 2-3 cm, esto es necesario para torcerlos. Si los cables se conectan mediante almohadillas de interconexión, el cable no se desvía más de 1 cm. En la caja de interruptores, el cable que suministra energía desde el tablero de circuitos se enrolla al contacto de entrada del primer interruptor. Las dos clavijas de salida restantes están conectadas a los mismos cables del segundo dispositivo. El contacto de entrada del segundo interruptor está torcido con un cable de la lámpara. El cable cero del dispositivo de iluminación está conectado al cero proveniente del protector. Todos los lugares giros se cierran con cinta aislante. La sección transversal de los cables para los interruptores de marcha se selecciona por el poder de la iluminación controlada.

Un dispositivo que controla dos grupos de accesorios.

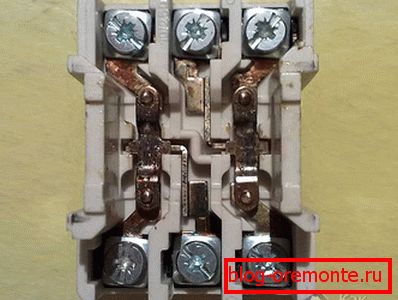

Es recomendable instalar un interruptor de paso de dos botones en una sala grande donde sea necesario controlar varios accesorios de iluminación. Su diseño consta de dos interruptores individuales en una carcasa común. La instalación de un dispositivo para controlar dos grupos le permite ahorrar al colocar el cable en cada uno de los interruptores de una sola tecla.

Este dispositivo se utiliza para encender la luz en el baño y el inodoro o en el pasillo y en el rellano, puede encender las luces de la araña en varios grupos. Para la instalación del interruptor a través del pasaje calculado en dos bombillas, se requiere la mayor cantidad de cables. Cada uno de ellos tiene seis núcleos, ya que, a diferencia de un simple interruptor de dos botones, la puerta de enlace no tiene un terminal común. En esencia, estos son dos interruptores independientes en una carcasa. El interruptor de conmutación con dos teclas se realiza en la siguiente secuencia:

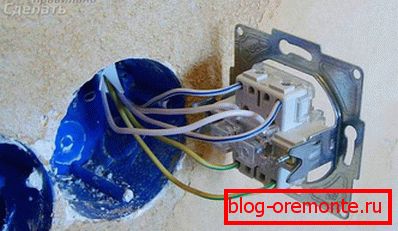

  1. En la pared se instalan podrozetniki para dispositivos. El agujero para ellos es cortado por un perforador con una corona. Dos cables con tres conductores (o uno de seis núcleos de la caja de conexiones) se alimentan a ellos en la pared en la pared.
  2. Se suministra un cable de tres hilos a cada lámpara: cable neutro, conexión a tierra y fase.

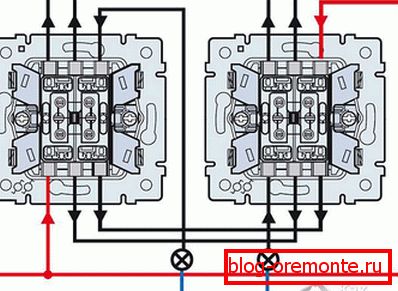

  3. En la caja de interruptores, el conductor de fase está conectado a los dos contactos del primer interruptor. Dos dispositivos están interconectados por cuatro puentes. Los contactos de las luminarias están conectados al segundo interruptor. El segundo cable de los dispositivos de iluminación se cambia desde cero, proveniente de la centralita. Cuando se cambian los contactos, los interruptores automáticos en pares se cierran y abren, lo que permite encender y apagar la lámpara correspondiente.

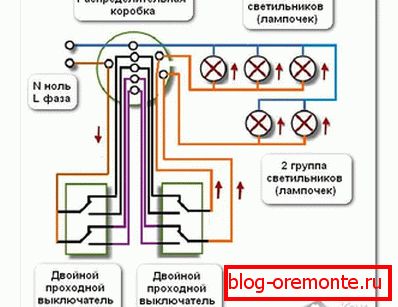

Los interruptores de dos botones también se utilizan, si es necesario, para controlar la iluminación de tres o cuatro lugares. Un interruptor de doble cruz se instala entre ellos. Su conexión es provista por 8 cables, 4 por cada interruptor de límite. Se recomienda usar cajas de conexiones y etiquetar todos los cables para montar conexiones complejas con varios cables. Una caja estándar de O 60 mm no admite una gran cantidad de cables, deberá aumentar el tamaño del producto o colocar algunos pares o comprar una caja de conexiones de 100 mm.

Es importante recordar que todo el trabajo con cableado e instalación de dispositivos se realiza con la alimentación apagada.

También recomendamos leer el artículo "Cómo arreglar un interruptor de luz".

El video

Este video describe el dispositivo, el principio de conexión e instalación de conmutadores en bucle:

Este video muestra un experimento en el que se probaron varias formas de conectar cables:
