Cómo conectar el rcd

Si su apartamento tiene una gran cantidad de electrodomésticos, debe instalar un dispositivo como un RCD. De lo contrario, todos los aparatos estarán bajo gran amenaza. En el artículo veremos cómo conectar un dispositivo de este tipo y de forma automática en el apartamento y en la casa particular, demostraremos los diagramas, las fotografías y las instrucciones de video.

Porque necesitas

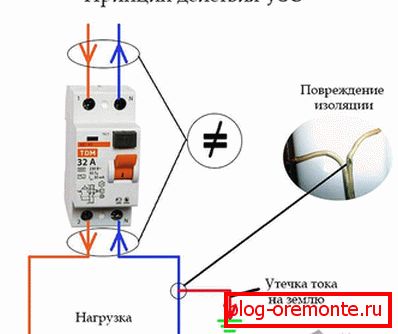

La instalación de tales dispositivos es necesaria por varias razones. Principalmente, fue diseñado para su protección. Por que Primero, el RCD protege a las personas de descargas eléctricas, especialmente en los casos en que hay fallas en la instalación eléctrica. En segundo lugar, el dispositivo se activa y desconecta la corriente debido al contacto accidental o erróneo con las partes conductoras de la instalación eléctrica, en caso de una fuga de corriente. Y, en tercer lugar, se evita el encendido de un cableado eléctrico en caso de cortocircuito. Como se puede ver en lo que antecede, esta máquina realiza una función importante.

Hoy en día es posible cumplir con máquinas automáticas diferenciales cuya función consiste en la asociación del interruptor automático y UZO. Su ventaja es que ocupan menos espacio en el panel. En todos los casos, cuando se conecten todas las conexiones de contacto, se deben llevar no desde abajo, sino desde arriba. Una de las razones es más estética. Pero hay una razón mucho más pesada. El hecho es que el RCD puede reducir la eficiencia del trabajo de todos los artículos del hogar. Además, durante el trabajo de reparación, el electricista no se confundirá y no tendrá que aprender esquemas complejos e intrincados. Entonces, ahora es el momento de considerar las opciones de conexión.

Metodos de conexion

Hay cuatro opciones de conexión:

1. Conexión bipolar a una red monofásica.
2. Conexión de una red de cuatro polos a una trifásica utilizando un neutro.
3. Conexión de una red de cuatro polos a una trifásica sin el uso de neutro.
4. Conexión de una red monofásica de cuatro polos.

Considere cada caso por separado.

Conexión de un RCD bipolar a una red monofásica

Entre todos los métodos de conexión listados, este es quizás el esquema más común. Cuando está conectado no hay giros complejos. Además, un dispositivo de este tipo puede conectarse independientemente. Para hacer esto, en el caso o en el pasaporte, debe averiguar exactamente dónde se encuentra el neutro o el cero en la máquina, así como la fase. Como regla general, tales signos 1,2 y N. están indicados en el autómata. 1 - implica conductor de fase entrante, 2 - conductor de fase saliente y N denota cero o neutro.

¡Una de las condiciones principales para la conexión de un RCD de este tipo es que se instale en todos los casos después del interruptor! Este requisito le permite proteger el medidor de electricidad contra el aumento de la corriente.

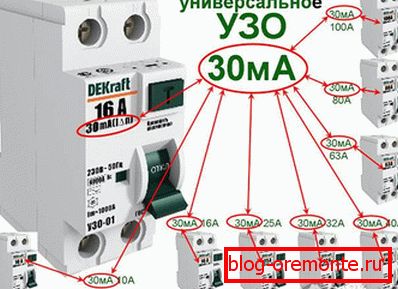

Hubo casos en los que el dispositivo falló. Por que La cosa es que una corriente ha pasado a través de ella que excede su corriente de operación nominal. Para evitar que esto suceda en su caso, compre un dispositivo con la mayor cantidad posible de corriente de funcionamiento. Además, al conectarlo es importante observar la secuencia correcta. De lo contrario, pueden surgir problemas durante su funcionamiento. Por ejemplo, si en la conexión para conectar los terminales cero con la fase, el dispositivo fallará inmediatamente.

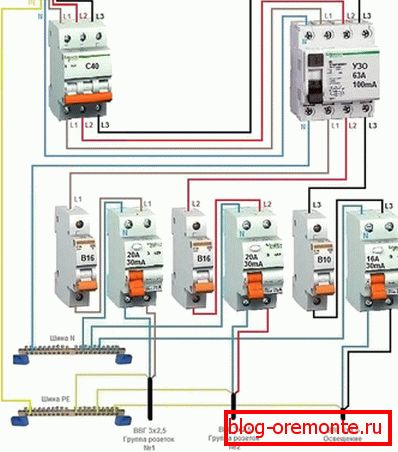

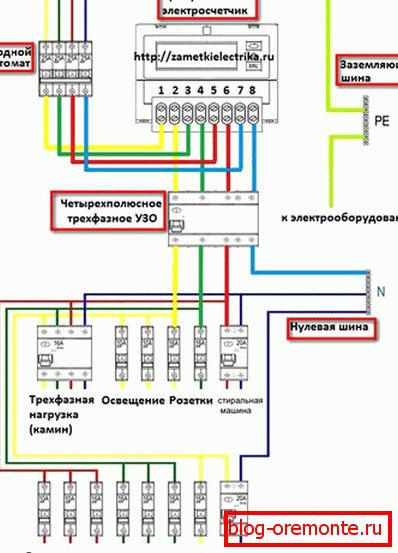

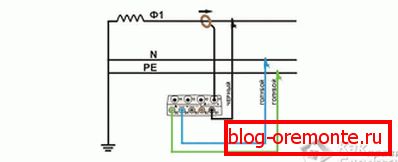

Conexión de un RCD de cuatro polos a una red trifásica utilizando un neutro

Este método de conexión también es bastante común. El principio de su conexión prácticamente no es diferente de una red monofásica. Sólo en este caso se monta un RCD de cuatro polos. Tiene cuatro cables entrantes, que están etiquetados como A, B, C y cero (N) en la máquina. Como regla general, el diagrama de cableado se indica en el cuerpo de la máquina. La única diferencia puede ser que en un dispositivo cuadrupolo, el cero puede estar en el otro lado. Lo más importante, conecte las salidas y entradas correctamente.

Estos RCD se utilizan para proteger contra incendios de cableado eléctrico a altas corrientes de fuga. Si se usa para protección contra descargas eléctricas, se recomienda usar un punto de fuga de 10 a 30 mA.

Para la protección del dispositivo, hay un interruptor automático montado directamente frente a él.

Es mejor conectar redes monofásicas a través de una barra colectora cero, que se monta directamente en el riel DIN en el protector.

También cuando se conecta es extremadamente importante observar la marca de color del cable, así como la conexión del neutro y los conductores de fase.

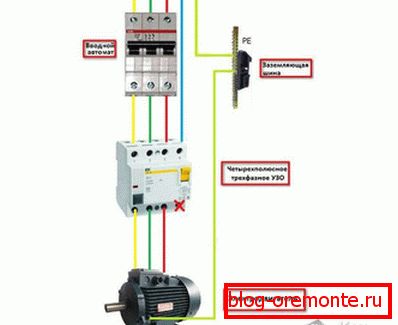

Conexión de un RCD de cuatro polos a una red trifásica sin el uso de neutro

Este esquema se utiliza en la mayoría de los casos para conectar motores eléctricos trifásicos. La máquina la desconectará de la red tan pronto como ocurra un pequeño cortocircuito de los devanados. Para conectar un motor trifásico, se requieren tres fases de voltaje de suministro, a saber, A, B y C. También se requiere un conductor de protección PE, que servirá como conexión a tierra de la carcasa. Como resultado, no tiene sentido adquirir un cable de cinco núcleos, pero bastarán cuatro cables.

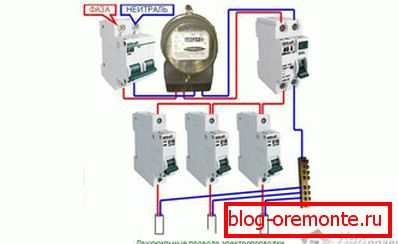

Conexión de un RCD de cuatro polos en una red monofásica

Este uso puede llamarse irracional y conveniente. Sin embargo, en algunos casos esta es la única decisión correcta. Por ejemplo, si en el futuro planea expandir el cableado eléctrico, transferirlo a una red trifásica o agregar varias redes monofásicas. Además, dicho esquema se utiliza en casos de uso temporal de reemplazo de emergencia de un RCD bipolar defectuoso. La conexión es bastante simple. Para ello, el cero y la fase se conectan al terminal correspondiente. En este caso, la conexión del conductor de fase al terminal se realiza solo si el botón "Prueba" está actualmente conectado. Tal terminal se encuentra cerca del cero.

Conexión en el apartamento y en una casa particular.

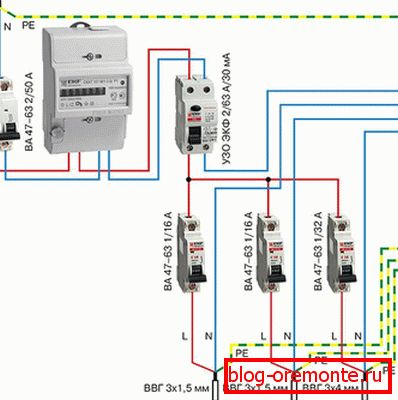

El diagrama de conexión en el apartamento se realiza solo en una red monofásica. Por este motivo, la conexión se realiza en el siguiente orden:

1. Autómata introductorio.
2. Medidor eléctrico.
3. OMS 30 mA.
4. Cableado eléctrico en el apartamento.

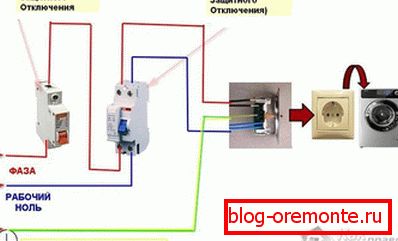

Si tiene consumidores de energía en su apartamento, por ejemplo, una lavadora o un horno eléctrico, se recomienda conectar adicionalmente el dispositivo de protección RCD.

Con respecto a la conexión de la máquina en una casa privada, la secuencia de conexión es la siguiente:

1. Autómata introductorio.
2. Medidor eléctrico.
3. Automático de 100 a 300 mA, la elección se realiza dependiendo de la cantidad de corriente consumida por todos los electrodomésticos.
4. Máquina automática para el consumo de corriente individual. Típicamente, se usan de 10 a 30 mA.

Por lo tanto, hemos examinado con usted algunas de las características y diferencias de la conexión de un RCD en ciertas circunstancias. Lo más importante es que recuerde que si no tiene ninguna idea sobre este sistema, es mejor no experimentar.

El video

Algunas palabras sobre los errores típicos al conectar un RCD:

Esquemas

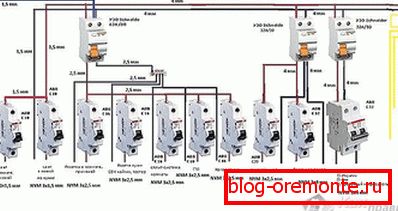

Para instalar correctamente el RCD, lo invitamos a familiarizarse con algunos diagramas de su conexión:
