Cómo conectar cables de aluminio

Prácticamente todos los electricistas dirán y aceptarán que las eléctricas son la ciencia de los contactos. En la práctica, esto se vuelve obvio. Un gran número de problemas en la fuente de alimentación se debe a una gran sobrecarga del cableado, así como a la debilidad de los contactos en la caja de conexiones. En este artículo, nos centraremos en el último problema, a saber, cómo conectar los cables de aluminio.

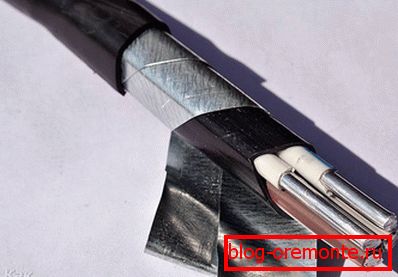

Cual es su caracteristica

El aluminio tiene propiedades metálicas especiales que pueden causar dificultades de adhesión. Debido a la oxidación, se forma una película de óxido sobre el aluminio, que impide el paso de la corriente eléctrica. Esta película se derretirá solo a una temperatura de al menos 2000 ° C, y esta cifra está por encima del punto de fusión del aluminio. Además, si limpia la película de óxido mecánicamente, después de un tiempo, vuelve a aparecer.

Si desea soldar aluminio, esta película evitará que la soldadura se adhiera al núcleo. Además, al soldar, la película forma inclusiones que afectan negativamente la calidad del contacto. Entre otras cosas, el aluminio pertenece a la categoría de metales, que se caracterizan por su alta fluidez y fragilidad. Como consecuencia, el contacto debe estar completamente protegido de posibles efectos mecánicos. Por ejemplo, si conecta aluminio con un clip de perno, debe apretar el contacto regularmente, ya que el aluminio, por así decirlo, "sale" de debajo del contacto, que, a su vez, se debilita.

¿Hay alguna forma de asegurar la conexión del cable de aluminio? Considere algunos métodos comunes y decida cuál es la mejor manera de hacer este trabajo.

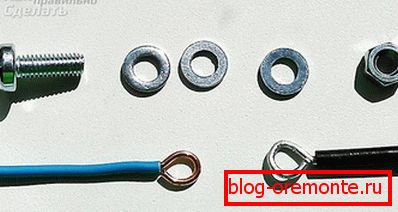

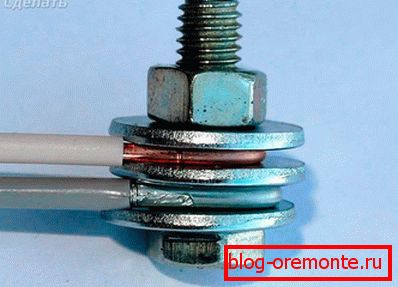

Tornillo

Este método de conexión es muy simple. Es necesario pelar el cable del aislamiento por 20 mm. Después de la vena se recomienda limpiar la piel de grano fino. Luego, gire el conductor desnudo en el anillo e insértelo en el tornillo de sujeción, que debe apretarse firmemente.

La desventaja de este método de conexión es que debido a la fluidez del aluminio, de vez en cuando se debe apretar el contacto. Por lo tanto, la unión debe estar en un lugar accesible.

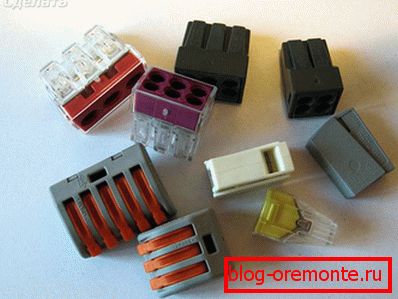

Primavera

En este caso, se utilizan bloques de terminales especiales. Debido a la presencia de un resorte especial, no es necesario apretar regularmente el contacto. El cable de aluminio pelado insertado se mantiene firmemente. Existen tableros de terminales tanto desechables como reutilizables. Los materiales desechables se utilizan para conectar los cables, sin desconexión adicional. El alambre se inserta en el orificio de la abrazadera, no lo jale hacia atrás. En cuanto a la conexión reutilizable, el cable se extrae fácilmente si presiona la palanca especial que sostiene el cable.

Giro

En casos raros, el alambre de aluminio se puede torcer entre sí. Inmediatamente se debe tener en cuenta que este método es muy poco confiable e incluso a pesar de que se usó con relativa frecuencia en la época soviética. Esto se debe en parte al hecho de que en el pasado el número de electrodomésticos y, en consecuencia, la carga en el cableado era menor. Ahora la imagen se ve diferente.

Además, la duración de dicha conexión depende de varios factores, por ejemplo, la carga de corriente, la humedad y la temperatura. Si la temperatura aumenta, el metal se expande, lo que hace que el espacio entre los cables se expanda. Esto puede llevar a una resistencia transitoria, el punto de contacto se calentará y luego se formará la oxidación y, finalmente, el contacto se romperá completamente. Sin embargo, este proceso continúa durante mucho tiempo, por lo que para las conexiones temporales, el método de torsión es válido.

Al combinar aluminio con este método, es importante cumplir con las siguientes reglas:

• Los cables deben torcerse entre sí de manera uniforme.
• Si el cable es grueso, entonces no debe haber más de tres vueltas, y para una delgada, no menos de cinco.
• Si los cables de cobre y aluminio están conectados, entonces el cable de cobre debe estar estañado.
• Se recomienda un tubo de retracción por calor como aislamiento de contacto.

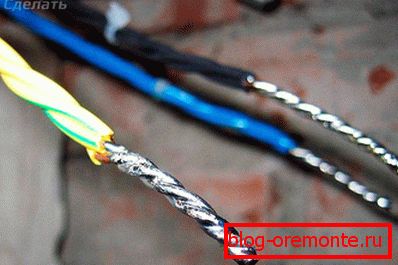

Conexión permanente

Hay varios métodos en esta categoría, a saber:

• Prueba de presion.
• Soldadura.
• Soldadura

Cada uno de estos métodos tiene su lugar. La elección está influenciada por varios factores:

• Disponibilidad de herramientas y equipos adecuados.
• Carga actual estimada.
• Diámetro del alambre
• Disponibilidad de consumibles.
• Disponibilidad de habilidades relevantes.

Considere cada método de conexión permanente por separado.

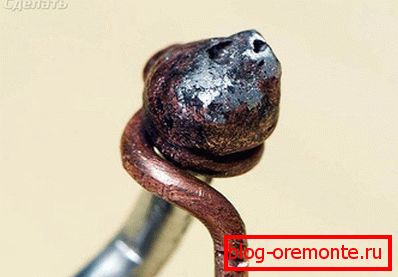

Soldadura

Método de conexión rápido y fiable. Además, esta tecnología es relevante si necesita realizar una gran cantidad de conexiones. Sin embargo, esto requiere un transformador de soldadura y habilidades.

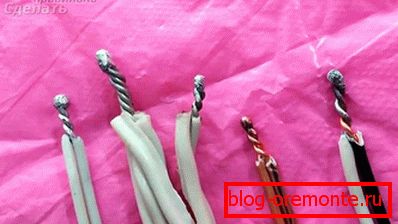

El proceso de soldadura es el siguiente:

• Los cables se entrelazan entre sí.
• Al final aplicar flujo especial.
• Después de la soldadura ocurre con un electrodo de carbón por hasta 2 segundos.
• Como resultado, se debe formar una gota al final del giro.

• La gota debe tratarse con un solvente y luego barnizarse.
• Cuando el barniz está seco, el compuesto está aislado.

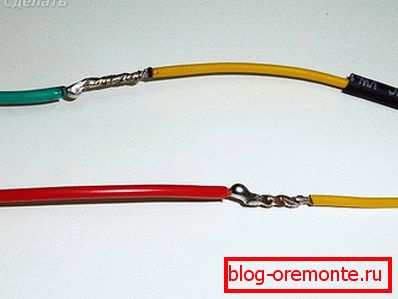

Soldadura

El método de soldadura es sencillo. Esto requerirá componentes tales como colofonia, soldador, soldaduras y elementos adicionales. Por lo tanto, el cable está torcido y, después de un soldador, aplíquelo sobre la soldadura.

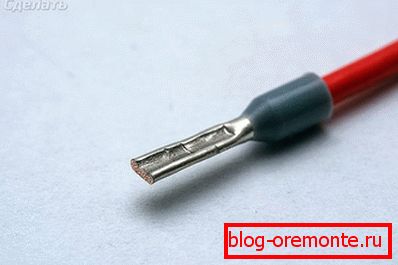

Prueba de presion

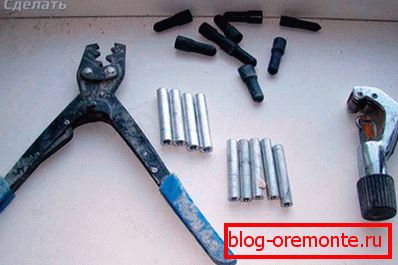

Dicha conexión requerirá pinzas y revestimientos de prensa especiales, que son varillas huecas. Para el engarce, limpie los extremos de los cables, insértelos en el manguito y realice el engarce en tres lugares. Además, puedes torcer los cables.

Si el cable es de aluminio, use una funda de aluminio, para cobre - una funda de cobre. Si combina aluminio con cobre, entonces se venden las fundas de cobre y aluminio.

Alambre de aluminio y cobre

Conectar 2 cables de cobre y aluminio puede causar algunos problemas. El problema radica en la diferencia de potencial, cuya diferencia alcanza hasta 0,65 mV. Si la humedad aumenta debido a esta diferencia, el contacto se romperá. Además, el contacto se calentará, lo que puede llevar a consecuencias desastrosas.

Por lo tanto, recomendamos conectar estos dos cables para que no haya contacto directo entre ellos, a saber:

• una pieza
• roscado
• terminal
• Con contacto de muelle.

Usando estas técnicas, el aluminio se puede conectar con alambres de cobre.

En este artículo, vimos varios métodos de cómo conectar los cables entre sí. Si conoce otros métodos, deje comentarios al final de este artículo.

El video

En el material de video provisto, puede conocer otras complejidades de la conexión de cable de aluminio:
