El techo es el elemento estructural más complejo de un edificio residencial, comercial o industrial, que no se puede construir sin un cálculo preciso y un diseño detallado. Su estructura consiste en un revestimiento impermeabilizante y un marco que es responsable de la forma, la capacidad de carga y la confiabilidad del techo. Existen 2 tipos de sistemas de techo, que difieren en la composición y el método de conexión de los elementos: colgante y naslonnaya. En este artículo, explicaremos qué son las vigas colgantes y cómo se aplica esta solución constructiva en la construcción.
Funciones de vigas
El marco de la viga es un conjunto de elementos de soporte que se encargan de dar forma, geometría, pendiente y alta capacidad de soporte al techo. La peculiaridad del sistema de truss colgante es que se está construyendo en estructuras que no tienen soportes internos para rodamientos. El diseño de la armadura de un marco de este tipo es un triángulo equilátero formado por vigas y apriete, por lo que es altamente resistente a las influencias externas. Los objetivos del marco de armadura consideran:
- Pendiente de techo de formación. El techo debe tener una pendiente para drenar efectivamente la humedad durante la precipitación, para volcar la masa de nieve para evitar la sobrecarga del marco.
- Distribución del peso del techo. La estructura del techo pesa bastante, especialmente considerando la carga adicional durante las nevadas. Las vigas distribuyen uniformemente el peso del revestimiento entre las paredes de apoyo.

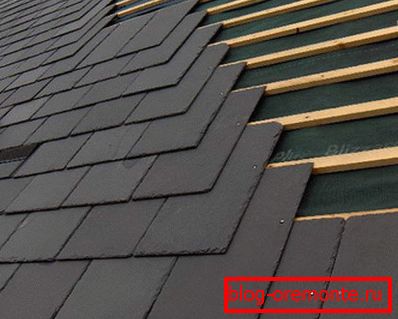

- Fijación de material de cubierta. El recubrimiento impermeabilizante se fija al muñón del bastidor, que distribuye la carga y le da una forma rígida al recubrimiento.
Tenga en cuenta que las vigas colgantes se consideran una estructura más estable del bastidor, ya que su dispositivo ayuda a reducir la carga de rebabas, lo que afecta a los nodos de los sistemas navales.
Sistema de sistemas naslonnyh

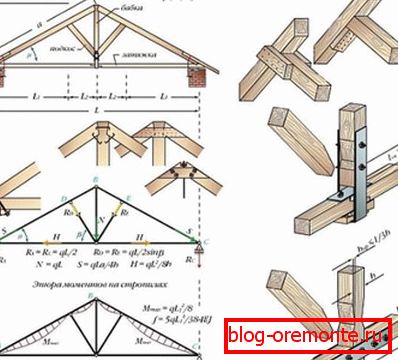

El diseño del sistema de truss colgante implica que no hay soportes internos con cojinetes de capital en la estructura superpuesta. En este caso, las vigas tienen un punto de apoyo total en el punto de sujeción en el mauerlat, y con el otro extremo de la pierna simplemente se apoyan entre sí sin usar una barra de deslizamiento. Una armadura de tipo colgante es un triángulo isósceles con una base igual al ancho de la fachada. Se compone de los siguientes elementos:
- Mauerlata Esta madera duradera y plana de madera dura saludable con una sección de 100x100 mm o 150x150 mm se coloca en la superficie superior del último nivel de los muros de carga donde serán apoyados por sus patas de vigas. Este dispositivo distribuye el peso de las vigas, transfiriendo la carga a la base.
- Piernas de balsa. Estos son los elementos de soporte que forman el plano de las pendientes del techo, que están hechos de tablas rectas de 50x150 mm o 100x150 mm de tamaño. Se colocan en pares con un paso de 60-120 cm, dependiendo del peso y tamaño del recubrimiento de acabado.
- Apretando El ajuste se denomina elemento horizontal del bastidor, que aprieta los extremos inferiores de las patas de la viga, compensando la carga en la expansión, afectando los nodos principales del techo.
- Rigel. Rigel es una bocanada superior, que reúne las vigas a una corta distancia del patín. Como en esta área la carga sobre la expansión es mayor, está hecha de una barra de una sección más gruesa.
- Abuela La abuela llamó al elemento colgante de un marco de armadura colgante, que sostiene la parte central de la bocanada debajo de la cresta, impidiendo el apoyo de las paredes externas.
- Puntal Los puntales se denominan soportes horizontales, que sostienen las patas de viga en la parte superior o media, evitando la desviación de elementos largos.
Presta atencion Muy a menudo, un sistema de truss colgante no incluye una placa de potencia, ya que su función se realiza con éxito mediante un ajuste de baja ubicación. Los artesanos experimentados creen que el diseño del marco sin este elemento no se pierde de ninguna manera ni en fuerza ni en confiabilidad.
Variedades

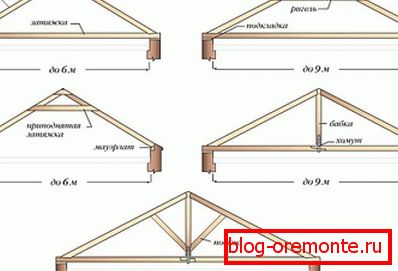

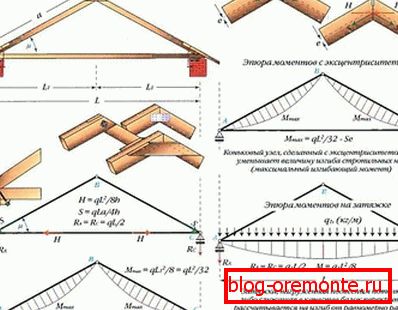

El dispositivo de un sistema de truss colgante depende en gran medida de la forma y el tamaño de la estructura que se superponen. Cuanto más grande es el área de la casa, más la construcción tiene elementos adicionales que aumentan la capacidad de carga del marco. El truss más simple es un triángulo isósceles formado por patas de viga y bocanadas. Pero cuanto más largas sean las vigas, más soporte se necesitará para compensar su desviación por su propio peso. Hay sistemas de truss colgantes de los siguientes tipos:
- Arco simple de tres bisagras en forma de triángulo. Esta es una muestra del truss más simple del tipo colgante, que consiste en patas de truss y puffs. Es un triángulo cerrado, cuya base solo funciona en tensión, y los lados: en la desviación. De esta forma, se pueden bloquear vanos de hasta 6 metros de ancho.
- Arco triangular de tres articulaciones con suspensión o cabezal. Si el ancho de la estructura superpuesta es más de 6 metros, entonces el uso de una barra sólida para la fabricación de bocanadas es problemático. El elemento de madera de tal longitud se hundirá bajo su propio peso, por lo que está hecho de 2 partes separadas y suspendido del patín con la ayuda del cabezal.
- Arco de tres bisagras con una bocanada levantada.. Этот вариант висячей стропильной системы используется, если крыша относится к мансардному типу. При этом затяжку перемещают к верхней части стропильных ног ближе к коньковому соединению. Чем выше она находится, тем большее напряжение на растяжение она испытывает. При оборудовании мансарды приподнятая затяжка выполняет роль потолочных перекрытий.
- Arco triangular de tres articulaciones con cerrojo. En esta realización, el soporte móvil en forma de deslizamiento, que está unido a la placa de alimentación, se reemplaza por unos fijos. Por lo tanto, el perno, que sujeta los pares de vigas en la parte superior, está bajo presión, no en tensión, sino en compresión.
Es importante Si la longitud de las patas del truss supera los 4-4.5 metros, entonces, con un grosor de sección de 50x150 mm o 100x150 mm, comienzan a experimentar una carga significativa en la desviación bajo la acción de su propio peso. Para compensar este voltaje, en la parte superior o media de las vigas están apoyadas por un puntal apoyado en el cabezal.
Tipos de monturas
El techo, cuyo marco está hecho de madera, está sujeto a expansión térmica y también cambia ligeramente su tamaño dependiendo de la humedad. Para que estos cambios más leves no produzcan deformación, utilice un sistema especial de sujeción de los nodos de construcción. Las vigas colgantes tienen 2 tipos de sujetadores:
- En movimiento Los dispositivos móviles se denominan dispositivos especiales: deslizadores, hechos de metal. Con la ayuda de ellos, las patas de la viga están unidas a la placa de potencia, como resultado de lo cual pueden cambiar ligeramente cuando el tamaño de los elementos cambia con las fluctuaciones de humedad. Tales dispositivos evitan la deformación del marco del techo, permitiéndole "respirar".
- Duro La fijación rígida de los elementos del marco de la armadura se realiza con la ayuda de clavos, tornillos autorroscantes o forros metálicos. Este método proporciona una fijación confiable, pero no compensa la expansión térmica y el cambio en el tamaño del árbol con las fluctuaciones en la humedad.
Los artesanos experimentados afirman que está prohibido cortar agujeros en el mauerlate para sujetar patas de viga, ya que esto viola la integridad de la madera y reduce su resistencia. Cuando la fijación móvil de las piernas se une con deslizadores y con una rígida en las vigas, los huecos se cortan debajo del mauerlat y luego se clavan con clavos.
Criterios de selección
Las vigas colgantes se consideran más complejas en el diseño e instalación de un marco de armadura. Este sistema delgado requiere un cálculo cuidadoso, teniendo en cuenta todas las cargas y fuerzas que lo afectarán desde adentro y desde afuera. Para que el techo sea confiable, la elección se realiza de acuerdo con los siguientes factores:

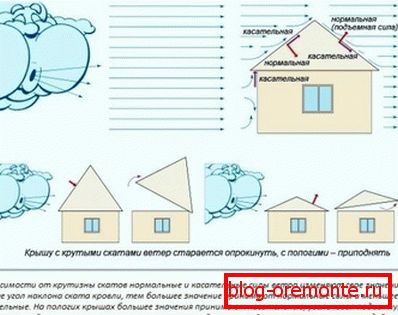

- Condiciones climáticas. Para evaluar qué carga de viento y nieve afectará a las vigas, debe determinar la zona climática de la región en la que se está realizando la construcción.

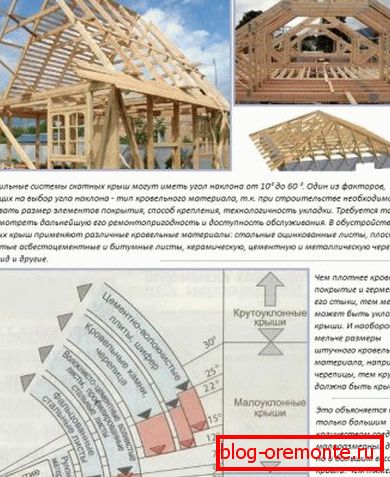

- Acabado de techos. La elección del marco de armadura depende del material de techo deseado, ya que la variante tiene un ángulo de pendiente óptimo y la distancia recomendada entre los elementos de acuerdo con el peso y el tamaño del recubrimiento.
- Tipo de techo. El techo puede ser de pendiente única, doble pendiente, cadera, media cadera o cadera, según la forma y el tamaño de la estructura.
Es importante Las armaduras de techo suspendidas son pesadas y grandes, por lo que solo puede levantar estructuras que ya se han ensamblado en el techo con una grúa. La mayoría de las veces, el marco se monta directamente en altura, lo que complica el trabajo de techado.
