Tubería de desagüe para cubiertas planas - dispositivo e

El principal enemigo de cualquier techo es el agua, cuya acción destructiva lleva a una reducción en la vida útil del material del techo, fugas. Los techos de doble pendiente, inclinados e incluso de pendiente única tienen algo para contrarrestar el deshielo y el agua de lluvia. Estas son sus pendientes, gracias a la pendiente de la cual la humedad, que no permanece en el techo, se desliza hacia abajo. Los techos planos están menos protegidos, los charcos se acumulan en una superficie plana y no tienen tiempo para secarse.

La estasis del agua destruye metódicamente la capa de impermeabilización, además, el polvo aplicado por el viento se acumula en ellas, formando un sustrato pantanoso. Plantar semillas atrapadas en este "suelo", germinar y destruir las raíces de la tarta para techos. Para evitar extender la vida útil, los techos planos están equipados con un sistema de drenaje que drena el agua de su superficie al alcantarillado pluvial.

Sistema de drenaje de techo plano.

Sistema de drenaje de techo plano. — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. Водосток с крыши оборудуют следующих видов:

1. Desorganizado Se basa en el hecho de que el agua simplemente se desliza fuera de las pendientes empinadas. Este método de autodrenaje se utiliza en casas privadas con techos inclinados, pero no es adecuado para estructuras con un techo plano.

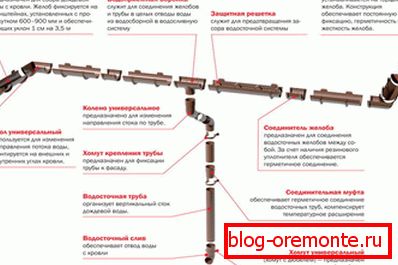

2. Exterior. Consiste en fijo en el muelle de viento o vigas canaletas y desagües. Por gravedad debido a la pendiente del techo, el agua se retira de las pendientes y se drena en un drenaje o ducha. El drenaje externo se utiliza para descargar el agua desde un techo plano de un área pequeña, en particular, para estructuras económicas.
3. Interior Un rasgo característico del drenaje interno es que se coloca dentro de la tarta de techo. Está diseñado para cumplir con los detalles de un techo plano.

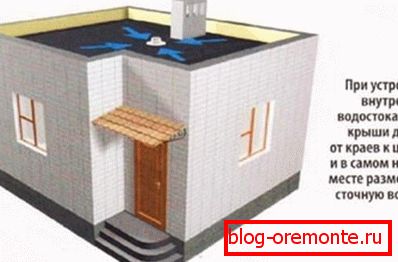

Desagüe interno de cubierta plana.

Desagüe interno de cubierta plana. размещают не снаружи, а под слоями гидроизоляции, утеплителя. Он состоит из:

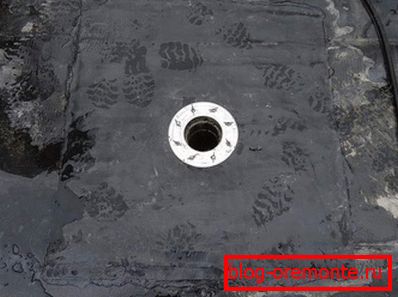

• Canaletas embudos instalados en la superficie del techo, en lugares bajos, construidos con una navaja de afeitar. Función de embudo: recoger y filtrar el derretimiento y la lluvia que cae sobre el techo.
• Tuberías de desagüe horizontales, que se instalan bajo una capa de impermeabilización y aislamiento bajo una pendiente, si el drenaje por gravedad está instalado o sin una pendiente, si hay vacío.
• Las tuberías de drenaje verticales que recogen los flujos de agua de las tuberías horizontales y drenan hacia las alcantarillas.

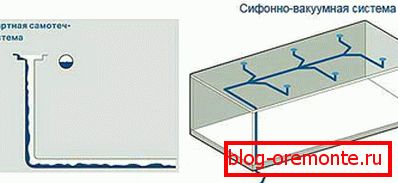

De acuerdo con el método de movimiento de agua en el sistema de drenaje es la gravedad y el tipo de vacío. El principio de funcionamiento del desagüe al vacío es que la precipitación llena completamente las tuberías, creando una columna de agua; cuando se mueve hacia abajo, el aire sube primero, creando un entorno de vacío, y luego saca el agua del embudo de desagüe, como si la aspirara. En áreas con duchas pesadas, los techadores experimentados recomiendan instalar un sistema de vacío que haga frente rápidamente a un gran volumen de agua, e incluso a la autolimpieza debido a su rápido movimiento a través de las tuberías.

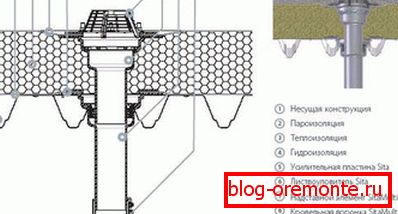

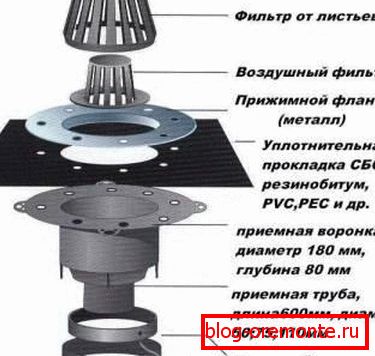

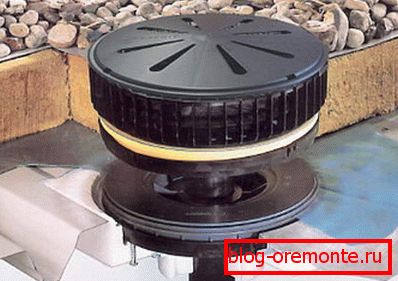

El diseño del embudo de drenaje.

El drenaje en un techo plano se combina con la recolección y recepción de agua que se acumula en la superficie. Consiste en:

• La parte inferior, que se monta en la base de un techo plano.
• Sellado, conectando herméticamente la parte superior e inferior del embudo de drenaje.
• La parte superior, pasando por el espesor del aislamiento y la impermeabilización.
• Rejilla protectora, que se ubica sobre la superficie del techo y protege el embudo de drenaje de la penetración de escombros grandes y la formación de obstrucciones.

La estanqueidad de las conexiones entre los elementos de la tubería de drenaje, un requisito previo para el funcionamiento eficaz del sistema de drenaje. Al examinar un techo plano después de detectar una fuga en el 70% de los casos, el problema era la penetración de agua entre las juntas de las partes del embudo.

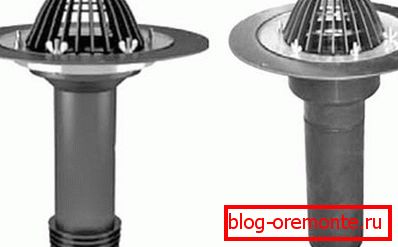

Tipos de tuberías de drenaje

El tubo de desagüe del techo puede estar hecho de metal galvanizado, cobre o cloruro de polivinilo. Copias de uso galvanizado más a menudo que otros, gracias al precio asequible. Los embudos de cobre, debido al costo trascendental, no han ganado popularidad, especialmente porque no se combinan con todos los materiales para techos. Los productos hechos de cloruro de polivinilo son excelentes para el montaje en azulejos blandos, shinglas, unduline.

En las tiendas especializadas existen los siguientes tipos de embudos de drenaje:

1. Kolpakovye. Comprenda que delante de usted, el embudo kolpakovaya, ayudará a la malla protectora, que se asemeja a una gorra o vidrio, que se eleva sobre la superficie del techo. No solo hace frente a grandes flujos de agua, sino que también la filtra de las impurezas grandes, evitando que el drenaje se obstruya.



2. Plano El embudo, instalado a nivel de la superficie del techo, se monta en techos planos operados, cubiertos con tejas o asfalto.

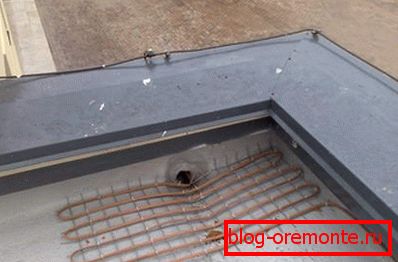

3. Climatizada Dicho embudo se calienta mediante un cable térmico instalado en él, que calienta la nieve, evitando la formación de una capa de hielo que impide el drenaje.



4. Con liberación vertical u horizontal.

Reglas de instalación de desagües.

Al establecer tuberías de desagüe, los techadores profesionales se adhieren a los siguientes principios:

• Coloque los cráteres en lugares ubicados debajo del nivel principal del techo. La pendiente entre la base y el embudo debe ser de al menos 2 grados, y a una distancia de 50 cm para aumentar a 5 grados. La pendiente se establece cuando las placas de aislamiento de razuklonke, arcilla expandida u hormigón.
• Los embudos de drenaje de agua se distribuyen uniformemente sobre la superficie de un techo plano a razón de 1 pieza por 25 metros de longitud.
• Independientemente del área del techo, el número mínimo de embudos de drenaje es dos. Como en el caso de la obstrucción del desagüe o durante las fuertes lluvias, el segundo asegurará un embudo que está fuera de servicio o no puede hacer frente a una gran cantidad de agua.
• La distancia más pequeña permitida entre los embudos de drenaje es de 50 cm. Y desde el borde del techo, 1 m.

Procedimiento de instalación

Instale los embudos de drenaje en un techo plano de la siguiente manera:

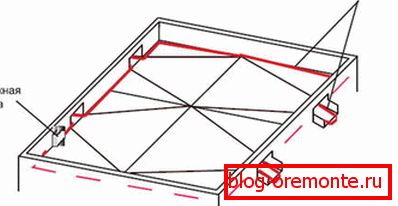

1. La superficie del techo se divide en formas geométricas de igual área, organizando una pendiente hacia el centro mediante el relleno de arcilla-arcilla, aislamiento o vertido de hormigón. En este caso, la parte inferior del embudo se instala en la base del techo, conectándolo a un tubo de drenaje horizontal.





2. Después de colocar el aislamiento y la impermeabilización, conecte la parte superior del embudo con la parte inferior, utilizando el sello anular.
3. Un delantal de plástico, que se encuentra en la parte superior del embudo, se coloca entre las capas superior e inferior de material de techo y se asegura con un betún de delantal fundido.



4. Luego, cubra la torta de techo con masilla o betún para el techo y establezca una rejilla protectora.
5. Revisan la estanqueidad de las uniones y la efectividad del drenaje con un simple control: a una distancia de 2 m del embudo, se tira un cubo de agua y se observa qué tan rápido y si cae al drenaje.

El sistema de drenaje, incluidos los embudos, se debe inspeccionar y limpiar periódicamente para que la lluvia inesperada no provoque el colapso del techo. El desagüe debidamente organizado no solo prolongará la vida útil del techo, sino que también se convertirá en una fuente de agua para el riego, si le preocupa la conservación de los recursos naturales.
