Techo roto a dos caras hazlo tú mismo - dispositivo e

Todo propietario de vivienda razonable desea equipar su propia casa cómoda y confortable, pero al mismo tiempo para disponer racionalmente del presupuesto familiar. Para hacer esto, debe considerar cuidadosamente la elección de cada solución de construcción, evaluar la efectividad y comparar con alternativas. Cada vez más, durante la construcción de casas de clase económica, los desarrolladores utilizan un techo inclinado con pendiente, que sirve como una excelente protección contra la intemperie, soporta perfectamente el aumento de la carga cuando cae la nieve y permite la construcción de una amplia habitación en el ático adecuada para vivir.

Ventajas de diseño

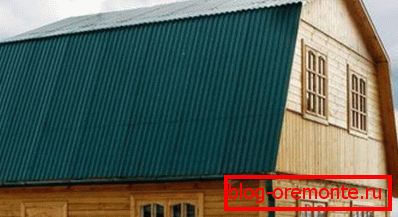

Doble pendiente techo roto в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

En la mayoría de los casos, el techo roto de doble pendiente se utiliza si es necesario utilizar el ático como espacio habitable. Después de todo, la geometría de las pendientes le permite disponer de manera eficiente del área disponible, equiparse con un alto techo horizontal, un ático ventilado, compartimentos laterales para el almacenamiento estacional de las cosas.

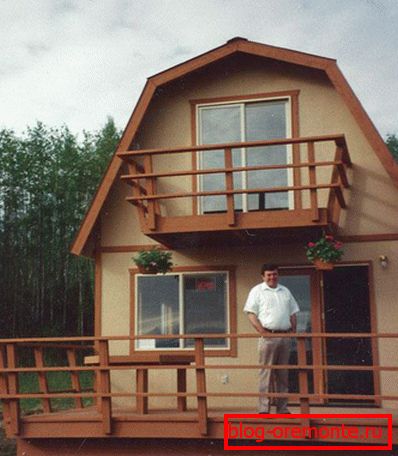

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, techo de mansarda roto будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Etapas de construcción

Elaboración del proyecto, los cálculos necesarios.

Dado que el techo a dos aguas roto se considera bastante complicado, los cálculos de ingeniería se utilizan para la construcción, que se pueden hacer a mano o con la ayuda de un programa informático especial. El cálculo incluye la determinación de los siguientes parámetros:

• Carga constante Se determina sumando la masa de todos los materiales que conforman la torta de techado, el sistema de cerchas, el piso del ático. En pocas palabras, este es el peso de la estructura.
• Carga temporal Esta cifra varía según el área en la que se realizará la construcción. Depende del grosor de la cubierta de nieve que cae, toma en cuenta las cargas del viento.
• Carga total Calculado sumando los valores de carga permanente y temporal. Se construyen dibujos que reflejan todo tipo de cargas que actúan sobre el techo.

Sistema de construcción truss

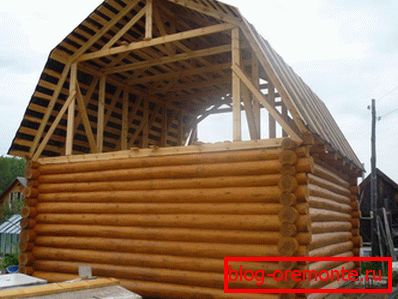

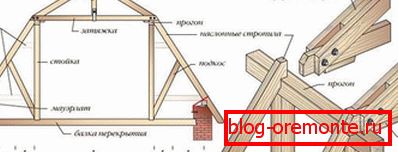

El sistema de vigas de un techo roto es bastante complicado a primera vista. Parece que la asamblea solo puede ser realizada por una brigada profesional, sin embargo, esta tarea puede ser manejada por tres personas con habilidades básicas de carpintería. La ventaja indudable es que no requiere equipos sofisticados ni herramientas especiales. El sistema de vigas para la disposición de un techo de buhardilla pentagonal es de un tipo combinado, combina algunos de los elementos de la parte inferior y algunos de los colgantes. El techo roto, o más bien su sistema de armadura, consiste en:

1. Vigas superiores tipo nashlonnogo. Están hechas de tablas lisas y duraderas, en un pequeño ángulo que converge para formar una cresta. La cresta no se utiliza, ya que estas vigas se basan en el bastidor. Experimentando la carga en la deflexión, en la explosión.
2. Barras transversales Soplos que conectan las vigas superiores debajo de las piernas. También están hechos de tablas de 50-100 mm de espesor, también se utilizan como marco para el techo del ático. La tarea principal es extinguir la carga de propagación de las vigas.
3. Abuela Suspensión de la madera, conectando la cresta del techo con el perno, evitando que el perno se doble, si tiene una longitud suficientemente grande.
4. Bastidores. Soportes verticales, sobre los que cuelgan las vigas superiores. Están hechas de vigas cuadradas o rectangulares. Además, los desagües forman un marco, habiendo revestido que reciben las paredes del ático.
5. Colgantes más bajos que cuelgan. Fabricados en un patrón de tablas de 50x150 mm o 100x150 mm, se apoyan en la parte superior con un perno y la parte inferior, contra el cortacésped. Experimentar una carga solo en la deflexión, que se minimiza mediante llaves. Sujete como un carnero, no duro.
6. Los puntales. Soportes de esquina que reducen la deflexión de las vigas colgantes. Un lado descansa contra el estante, el otro en las vigas.
7. Mauerlat Madera gruesa y duradera, que sirve de base para el techo, evitando que el viento incline sus pendientes. Las vigas suspendidas son compatibles en él. Mauerlat se sujeta a lo largo de dos muros de carga opuestos, en montantes con un haz de concreto. También distribuye uniformemente el peso del techo a la superficie de la partición.
8. Vigas de suelo. Vigas horizontales en las que se apoyan los bastidores, así como en el que se instala el piso del ático.

A pesar de la aparente complejidad, un sistema de armadura de este tipo es bastante fácil de armar con sus propias manos, ya que las granjas se ensamblan en el suelo, estructuras listas para usar que solo deben fijarse hasta la parte superior.

Materiales usados, herramientas necesarias.

Todos los materiales que pueda necesitar en la construcción de un techo roto, hágalo usted mismo por el precio. Sin embargo, requieren un número relativamente grande, por lo que este techo se considera más caro que, por ejemplo, una doble pendiente simple. Requiere:

• Madera maciza para la fabricación de bastidores, vigas de suelo, tiradores, vigas, mauerlat. La sección transversal de la madera se determina calculando la carga, la mayoría de las veces de madera 100x100 mm o 150x150 mm.
• Tabla de corte 50x150 mm o 100x150 mm para vigas, puntales. Solo se puede utilizar material de primera clase, suave, sin nudos, virutas.
• Tablero sin cortar para cajas.
• Material para recortar aguilones. Esto puede ser revestimiento, blockhouse o revestimiento.
• Aislamiento para el aislamiento térmico de aguilones. La mayoría de las veces para este uso utilizar lana mineral en base a basalto de 150 mm de espesor.
• Película aislante de vapor, membrana impermeabilizante necesaria para formar un pastel de techo.
• Material para techos, en el que puede utilizar techos de metal, ondulin, shinglas, pizarra.
• Sujetadores

Aunque se cree que no se necesita una herramienta especial para instalar un techo de este tipo, todo está bien si tiene un tornillo de madera de alta calidad, un esmerilado, un taladro. Harán que el flujo de trabajo sea más rápido, más fácil. Y los propietarios de cepilladoras eléctricas pueden ahorrar con él: compre madera aserrada sin filo y procésela por su cuenta. Como el techo está hecho principalmente de madera y está expuesto a la humedad, es obligatorio tratar todas sus partes con una composición antiséptica.

Calentamiento e iluminación

Dado que se supone que el uso del espacio del ático como un techo residencial, roto debe ser aislado. Es necesario aislar no solo los frontones, sino también las pendientes. El aislamiento térmico de los patines le ofrece un servicio doble: no solo evitará que el calor salga durante la temporada de frío, sino que también evitará que se sobrecaliente del techo en el asado. Los gabletes suelen estar aislados con lana mineral fuera o dentro de la habitación, mientras que para los patines, generalmente se usa la espuma más común. El aislamiento realizado de manera cualitativa ahorrará a los propietarios una gran cantidad de dinero que gastarían en calefacción.

La habitación en la que no hay luz natural no debe usarse para vivir. Por lo tanto, es necesario prever la instalación de ventanas, que se pueden ubicar en la pared del hastial o en el techo del techo.

Si la elección recaía en las ventanas de buhardilla, entonces deberían ser especiales, hechas de acuerdo a su ubicación de instalación: su marco debería ser reforzado, impermeabilización adicional, un mecanismo especial de apertura, una película protectora de la suciedad y el polvo. El área de ventanas puede ocupar hasta 1/8 del área total del techo. Su costo es bastante alto, por lo que si la posibilidad de inversiones tan significativas no lo es, es mejor detenerse en el equipo del gran tamaño habitual en ambos frontones con sus propias manos.

El techo inclinado a dos caras cuando se utilizan materiales de construcción de alta calidad, con la tecnología de montaje, le servirá durante varias décadas, por lo que no tendrá que lamentar esta inversión.
