Techo medio abatible hazlo tú mismo - sistema de

Al elegir un proyecto para la construcción de una casa privada, tienen en cuenta no solo el aspecto práctico del problema, sino también el estético, porque se convertirá en la "cara" del sitio. La mayoría de las veces, los futuros propietarios eligen, como dicen, con sus corazones, tomando decisiones en función de lo que encuentren atractivo y lo que no. Quizás es por eso que el techo original, poco común, con bisagras se ha vuelto tan popular.

En respuesta a las solicitudes de los clientes, los arquitectos y diseñadores están creando más y más proyectos con un techo de media cadera, que también se conoce como el holandés. Con una amplia experiencia en viviendas privadas, explican su elección no solo por su estética, sino también por su alta funcionalidad, que será apreciada por los residentes de regiones con un clima áspero y ventoso. Bajo qué condiciones optar por un diseño de este tipo y cómo es el proceso de su construcción con sus propias manos, lea en un material especialmente preparado.

Características de diseño

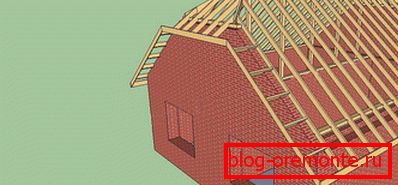

La construcción del techo semi-articulado no puede llamarse simple, ya sea en diseño o en ensamblaje con las propias manos, ya que es un cóctel de cualidades positivas de un simple techo de doble pendiente y techo a dos aguas. Si hablamos de apariencia, entonces en forma de frontón se asemeja a un trapecio, que está formado por elementos de la cadera, cortando el vértice del triángulo. Debido a su estructura, el techo a dos aguas semi- plegado tiene varias ventajas:

1. Forma aerodinámica. Debido a la ausencia de esquinas puntiagudas, el techo semi- plegado tiene una excelente resistencia a la carga del viento, lo que es una ventaja significativa en regiones con vientos fuertes constantes, cuando se construye en áreas abiertas, en regiones montañosas.
2. Uso racional del espacio ático. El marco del techo con bisagras le permite equipar un amplio cuarto de servicio para el almacenamiento estacional de cosas o incluso una sala de estar, que no sea inferior en comodidad al primer piso.
3. Alta variabilidad. Al cambiar la pendiente de las pendientes, los arquitectos crean techos con un diseño único, adaptados a las condiciones de casi cualquier región de nuestro país.

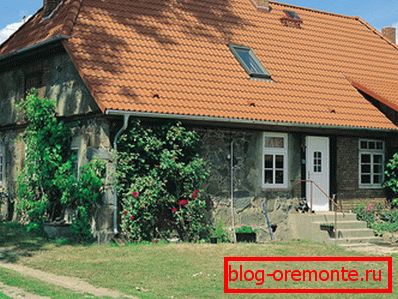

4. Look original. Donde predominan principalmente los techos de dúo triangular y medio enrollado en su fondo parece una palabra nueva en la construcción privada.

Posibles dificultades

El interés en construir un techo de medio galón con sus propias manos es altamente recomendable, pero debe comprender que es solo para techadores profesionales. Puede participar personalmente, puede hacerlo usted mismo, si trabaja bajo la guía de un maestro experimentado que dibujará un dibujo. Durante la preparación y la instalación puede experimentar las siguientes dificultades:

• Gran consumo de materiales de construcción. Debido a la compleja geometría de las pendientes, se requerirá una mayor ponderación con elementos de la cadera, más material de techo y madera para el sistema de techo, lo que afectará el costo de la obra.
• Alto nivel de complejidad del trabajo. Muchos elementos estructurales de apoyo adicionales, costillas y endov dificultan la instalación para los trabajadores poco calificados. Por lo tanto, ahorrar en la contratación de un equipo profesional no tendrá éxito. Para iniciar el trabajo se requerirán cálculos y dibujos.
• Gran peso El marco complejo del techo, que incluye un sistema de techo masivo y una gran área de material de techo, requiere una base reforzada que pueda soportar tales cargas.

No obstante, nos aseguramos de que la información obtenida sobre el tejado a dos aguas semivolta será útil. Después de leer este artículo, puede "leer" fácilmente los dibujos, aprender cómo debe llevarse a cabo el proceso de instalación y presumir ante los maestros con conocimiento de los términos.

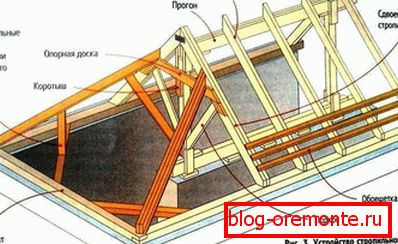

Sistema de media cubierta de techo de balsa.

Como ya se mencionó, el sistema de armadura del techo con caderas es difícil de ensamblar con sus propias manos, ya que incluye elementos que se encuentran en el techo de doble pendiente y otros nuevos. Se caracteriza por el siguiente esquema:

• Mauerlat Se trata de una viga de soporte cuadrada que sirve de base para las pendientes del techo. Distribuye el peso del techo sobre la superficie superior del muro de apoyo y lo transfiere a la cimentación. A diferencia del techo dvuhskatnoy, en el mauerlat de la cadera no está en dos particiones, sino en cuatro. También equipan el extremo de los frontones que transportan la carga desde los elementos de la cadera.
• Bastidores. Soportes verticales de madera, que soportan patas de truss o patines, eliminando su desviación por su propio peso. Las rejillas se instalan en el piso o se aprietan según el tipo de sistema de armadura.
• Acostado Este es esencialmente el mismo mauerlat, instalado en el muro de apoyo interno. Sobre ello se establecen drenajes y puntales.
• Cresta ejecutar Una barra en la que se conectan las patas de las vigas comunes, el punto más alto, el pico de un techo.
• Vigas inclinadas. Pie de viga diagonal, que parte desde la cresta hasta la esquina del edificio. Son más largos que el rango y el archivo y deben soportar una gran carga, ya que son apoyados por las trabajadoras. Por lo tanto, para su fabricación, doble la sección transversal de la madera o sujete dos tablas utilizadas para vigas ordinarias.
• Vigas ordinarias. Vigas de tablas de 100х150 mm, un lado apoyado en la viga de la cumbrera y el otro en la mauerlat colocada en los muros de apoyo externos. Se instalan en una fila con un paso de 60 a 120 cm, dependiendo del ancho del aislamiento, y se ven exactamente igual que un techo triangular de dos lados.

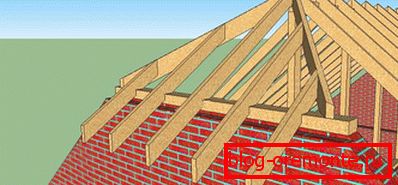

• Semi-piernas Vigas más cortas, la parte superior unida a la diagonal y la inferior a la placa de potencia.
• Filly La estructura está hecha de tablas más pequeñas que las patas de armadura de la sección, que sirven para la formación de un alero de techo y una cornisa que protege las paredes de la precipitación y el viento.

Tipos de sistemas de techo.

Dependiendo de la disposición de la estructura futura, el sistema de vigas puede diferir significativamente. Hay dos tipos:

• Colgando Un sistema de este tipo implica la ausencia de particiones de apoyo dentro del marco de la casa, que se pueden utilizar como soporte. Por lo tanto, las vigas se basan únicamente en la viga de la cumbrera y el mauerlat, como si se hundieran entre ellas. Debido a que las largas y masivas patas del techo con media bisagra revientan significativamente las paredes de la casa, se introducen numerosos elementos adicionales en el sistema de cerchas: apriete, vigas, puntales, cabezales.



• Indignante Se usa si un muro de apoyo está ubicado dentro del edificio (uno o más) y se puede usar como soporte adicional para las vigas. La carga de rotura en el marco del techo es significativamente más baja que la de la suspensión. Por lo tanto, no se requieren elementos de ponderación. Incluso con un conjunto mínimo de elementos de soporte, el sistema será estable y estable.

Se recomienda a los artesanos de techos que utilicen el tipo de sistema de techo montado para el autoensamblaje, si es posible. Así que el diseño del techo resulta más resistente a las cargas externas, hay más espacio para la disposición del ático.

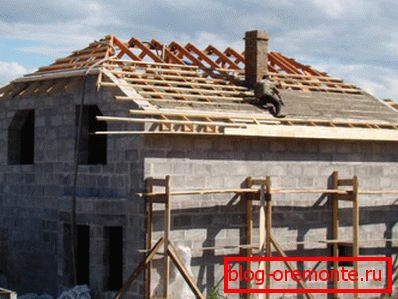

Secuencia de montaje

Construcción de un techo de medio gumbo. – сложный, кропотливый процесс, который можно доверить лишь профессионалам. Они монтируют кровлю в следующие последовательности:

1. Coloque el material en las paredes exteriores y en los hastiales, sobre las que descansarán las vigas, coloque la cama en la partición de soporte interior. Si estamos hablando de una casa de madera, entonces arregle la mauerlat y la cama con soportes de metal, pernos de anclaje. Si la casa está construida de ladrillo u hormigón, entonces, en el borde superior de las paredes, se construye una regla: un cinturón reforzado con hormigón en el que están incrustados los montantes. El material del techo se coloca en varias capas como una impermeabilización entre la barra de soporte y la pared. La distancia entre los montantes se calcula de modo que no coincidan con los puntos de sujeción de las patas de viga, sino que se encuentren entre ellos. Tenga en cuenta que es importante no exagerar con el número de orificios en el mauerlate, ya que cada uno de ellos reduce su resistencia.

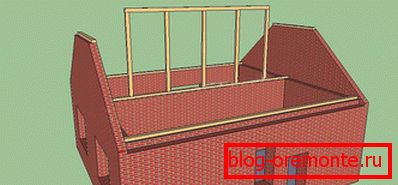

2. Los bastidores verticales se instalan en la parte superior del muro de apoyo interno, conectándolos desde la parte superior con una viga de cumbrera. El criterio principal para la calidad de la instalación es el estricto cumplimiento de la verticalidad. El ángulo entre cada posición vertical y acostado se mide varias veces, se usan fijaciones temporales para la fijación.



3. Instale patas de armadura normales, observando un escalón de 60 o 120 cm. La longitud de las vigas se tiene en cuenta en dos salientes, que deben ser de al menos 40-50 cm.

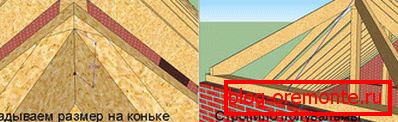

4. Patas de armadura con costura diagonal montadas: en la parte superior de ellas clavadas en las uñas, y en la parte inferior fija en las esquinas metálicas.



5. Planificadores laicos, haciendo en su parte inferior bebieron bajo la placa de potencia. Su longitud también debe incluir un margen para sobresalir. Para inclinar las vigas adjuntar las vigas semi-patas.

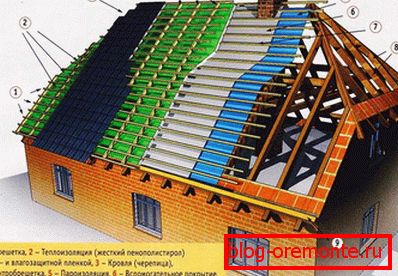

6. Instale las canalizaciones de aleros, tablas de viento, cierres debajo de un conducto de drenaje. Realice la impermeabilización, caja, que proporciona un esquema de pisos del material de techo seleccionado.



7. El material del techo se coloca y se coloca con una superposición de 10-15 cm entre hojas o rayas. Terminar el sistema de drenaje.

Después de la finalización del trabajo al aire libre, vaya a la interna. Para eso Para utilizar el espacio del ático como un techo vivo, semigomado, debe estar aislado, su marco está cubierto con material decorativo. Cuando finalice el trabajo, solo tendrá que inspeccionar el techo con regularidad, controlar su estado y realizar el mantenimiento preventivo con sus propias manos.
