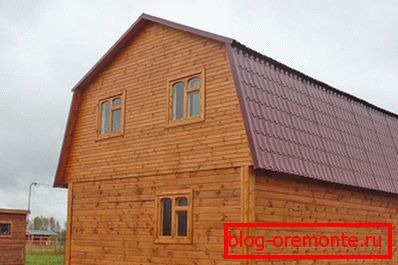

Techo de mansarda

El techo bajo el cual hay salas de estar, llamado el ático. En esta estructura, el techo no está previsto. Este diseño le permite aumentar el volumen total de la habitación y hacerlo con una inversión mínima de material. Los techos pueden tener una forma diferente, pero el más popular es el techo inclinado a dos aguas. En el artículo te diremos cómo hacer un techo de mansarda con tus propias manos.

Realizando trabajos de diseño.

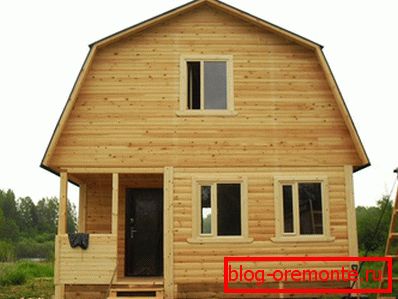

En primer lugar, es necesario realizar estudios de los cimientos y muros. El diseño del techo roto es mucho más complicado y más pesado que el estándar, por lo tanto, para su construcción se requiere una base sólida. En el proceso de estudiar las paredes y los cimientos, se requiere establecer si resistirán este tipo de techo. Si el techo de la mansarda se planea en preparación para la construcción del edificio, entonces todas las características ya deben tenerse en cuenta en el diseño.

La elección de la forma del techo debe tomarse con responsabilidad. Al igual que con los errores en los cálculos o con la elección incorrecta de los parámetros, el techo puede colapsar, y con ello todas las estructuras de soporte.

Es mejor confiar el diseño del proyecto a profesionales. Las tecnologías modernas permiten realizar todos los cálculos necesarios mediante programas informáticos especiales. Con su ayuda, los ángulos de inclinación óptimos y otras características se calculan utilizando parámetros iniciales. Además, todos los cálculos se realizan de acuerdo con los SNiP.

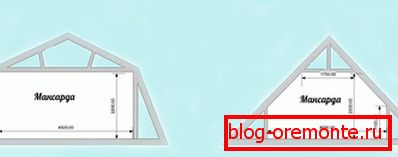

Altura del techo есть главное требование удобного обустройства мансарды. Он должн быть от двух с половиной метров и выше. Ломаную линию крыши необходимо располагать на уровне около 2,8 метра. При этом в расчет берется толщина утеплительного слоя, выступы полов и отделки стен изнутри.

Antes del inicio de la instalación, se debe elaborar un plan claro que indique todos los parámetros lineales del edificio, las esquinas inclinadas y la altura total de la casa.

Terminos tecnicos

• Una viga que realiza una función de soporte, que transfiere la carga de los extremos inferiores de las vigas al extremo superior de las paredes de la estructura, se llama mauerlat.
• La construcción de vigas de madera, que forma la forma principal del techo, se llama vigas.
• La madera potente que soporta el apriete y distribuye uniformemente la carga entre las vigas individuales se llama suspensión.
• Las láminas de madera contrachapada o las tablas planas que sirven para colocar material de techos se llaman cajones.

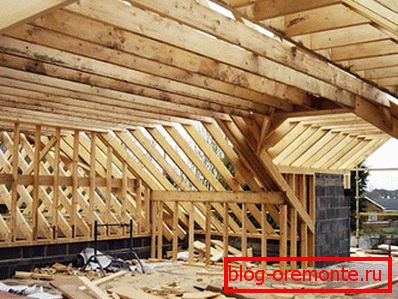

Marco de techo

Primero, se instala un mauerlat en los cuatro lados del edificio, que es una viga de soporte que le permite transferir la carga a las paredes de la casa desde el sistema del techo. Si la estructura principal está hecha de madera, entonces la madera más alta o el tronco superior puede ser un mauerlat. En habitaciones de ladrillo o bloques, la barra de soporte se sujeta mediante clavos o anclajes, que ya están montados en las paredes durante la colocación. Dicha madera tiene una sección transversal de 10 a 15 centímetros y está hecha solo de madera blanda. En la superficie interior de la pared de la casa se alinea mauerlat. Lo que queda fuera después se ennoblece con el uso de mampostería decorativa.

La barra de soporte se coloca encima de los pernos de anclaje y se presiona firmemente para que las abolladuras de los pernos permanezcan en su superficie. Sobre estas marcas se perforan los orificios necesarios para su posterior sujeción. Puede marcar la madera con la ayuda de la ruleta, pero la primera opción es preferible y más precisa. Impermeabilizante se coloca sobre la superficie de la pared. Como se puede utilizar material para techos, colocándolo en dos capas. Se coloca un mauerlat sobre la capa de impermeabilización en el perno y se aprietan las tuercas.

Una barra de soporte se instala en una pared de ladrillo con tapones de madera. Las vigas superpuestas están hechas de madera de coníferas con una sección transversal de 100 × 200 mm. Estas vigas se colocan en el mauerlat de manera tal que sobresalgan de treinta a cincuenta centímetros más allá de la pared. Puedes ponerlos en bolsillos especiales que se hacen durante la construcción de paredes. Al colocar el mauerlat, las vigas se sujetan con esquinas metálicas y tornillos autorroscantes. Para colocar la bola de manera uniforme, primero se unen las vigas extremas, luego se instalan las vigas intermedias a lo largo del cable estirado.

Presta atencion Las vigas del piso se instalan en pasos de cincuenta a cien centímetros. Sin embargo, los expertos aconsejan el paso óptimo - sesenta centímetros. Tal disposición del espacio intergranal permite colocar el aislante térmico sin cortarlo.

Para nivelarlos en altura, se recortan o utilizan forros de madera.

Cuando se montan bastidores con bolsillos en mampostería, sus extremos se tratan con un material especial impermeabilizante líquido y se envuelven en material de techo. Alinéelos usando un patrón similar usando un cordón.

Bastidores montados en las vigas, que se encuentran en los bordes. Están hechos de una barra de una sección transversal de ciento ciento cincuenta milímetros.

La línea de instalación y la altura están predefinidas en el dibujo correspondiente. Asegúrese de usar el dispositivo llamado nivel, así como una plomada para nivelar bastidores. Luego se fijan temporalmente en la dirección perpendicular con la ayuda de hacks, asegurándolos a lo largo y ancho de la sección axial del techo.

Todas estas medidas se toman para que los racks se instalen sin desviaciones. Para picaduras, puedes usar cualquier árbol. Se unen a los bastidores con clavos. Después de instalar los racks en los bordes, el cable se estira entre ellos nuevamente. Son guiados por ella durante la instalación de racks intermedios. Su inclinación debe ser igual a la inclinación de las vigas. Cuando se lleva a cabo una secuencia de tales trabajos, deben surgir dos filas de racks, que tienen la misma altura y paralelas entre sí.

Instalacion

En los bastidores ya instalados, coloque y sujete las llamadas vigas: tablas de cincuenta y cincuenta a uno de cincuenta y cincuenta de diámetro. La fijación se realiza mediante clavos de ciento cincuenta mm, así como en esquinas de metal, que se sujetan con tornillos autorroscantes. En la parte superior de las vigas se colocan tornillos, que están hechos de tablas con dimensiones: cincuenta mm de espesor y doscientos mm de ancho. El lado estrecho de ellos hacia abajo, lo que permite una mayor rigidez. Durante la operación, el perno no se cargará, por lo tanto, sus dimensiones se consideran óptimas. Pero para excluir la deflexión y aumentar la confiabilidad durante la instalación, los soportes temporales se colocan adicionalmente debajo de las barras transversales. Estas son tablas, cuyo grosor debe ser de al menos veinticinco milímetros. Temporalmente y en la parte superior del perno se sujetan con tablas, hasta que comienza el proceso de instalación de las vigas. Los sujetadores adicionales no se instalan en el medio de la bocanada, por lo que no se convierten en un obstáculo durante la instalación posterior.

Después de instalar y asegurar los pernos, bastidores y vigas, se debe obtener una estructura suficientemente rígida que limite la habitación dentro del ático. En el futuro, está sujeto a un fortalecimiento aún mayor con el uso de contracciones y aparatos ortopédicos.

Las vigas inferiores están hechas de tablas con dimensiones en diámetro: cincuenta a ciento cincuenta milímetros. Para empezar, una plantilla está hecha de tablas de menor espesor. Así que son más rápidos y fáciles de procesar. Al aplicar dicha tabla a la viga superior, con una tiza o un lápiz en ella, dibuje la forma del corte, y luego las marcas se cortan de las marcas. La plantilla se aplica a la ejecución, en aquellos lugares donde se pretende instalar vigas. Si en todos los lugares hay una coincidencia completa, entonces la parte superior de todas las vigas preparadas se corta utilizando esta plantilla. El extremo inferior de las vigas, que debe descansar en la mauerlat cerca de las vigas del techo, se corta en el lugar donde se adjuntará. Las vigas se sujetan con esquinas metálicas, tornillos y clavos.

Presta atencion Cuando se trata de las vigas superiores, primero debe tener en cuenta el centro geométrico del techo. Esto se hace mediante el uso de un bastidor temporal, que se clava en el mauerlat con un extremo y un ajuste ubicado en el extremo del techo.

El trabajo se realiza de tal manera que uno de los bordes de esta tabla temporal corresponde al centro del techo futuro. En este borde se alinean las vigas. De nuevo, preparando una plantilla a partir de una tabla plana, las dimensiones transversales de veinticinco a ciento cincuenta milímetros. Se aplica al borde de la placa instalada anteriormente en un nivel apropiado y a la viga en la que se apoyan las vigas inferiores.

Hay cortes en ambos extremos del tablero, y la plantilla se corta marcando. La verificación de la definición del centro se realiza aplicando las partes aserradas de la plantilla a ambos lados del techo. Si se cumple la condición de paralelismo al instalar los bastidores, entonces no debería haber problemas con la instalación de las vigas superiores. Después de todo, todos tienen exactamente el mismo tamaño.

Utilizando la plantilla realizada, se ejecutará la cantidad necesaria y la configuración correspondiente de las patas de viga. En las vigas montadas y vigas instaladas. En la parte superior, se fijan con placas de metal con tornillos autorroscantes. En la carrera en sí, las armaduras se insertan en los cortes y se sujetan con tornillos y ángulos metálicos especiales.

Presta atencion Para que las vigas se mantengan estrictamente verticales, también están reforzadas con puntales. El extremo inferior están ajustados para apretar.

La instalación de las vigas restantes se realiza de manera similar. Elección de piezas de tableros, del tamaño de veinticinco a ciento cincuenta milímetros, montó soportes de suspensión. Los bordes superiores de la suspensión están unidos al lugar donde están conectadas las vigas y los bordes inferiores al apriete.

En las vigas, que se encuentran en la parte inferior, se instalan los puntales. Están hechos de tablas con dimensiones en sección transversal de cincuenta a ciento cincuenta milímetros. Se apoyan con un corte inferior oblicuo en la viga portadora y se sujetan con esquinas metálicas. Los bordes superiores están clavados a las patas de la viga desde el lateral. Adicionalmente se perforan orificios pasantes. Los pernos se insertan en ellos y se aprietan con tuercas. Cuando se instalan los puntales inferiores, se eliminan todas las fijaciones temporales.

Ahora es el momento de pegar las tejas. Están enfundados de tal manera que hay espacio para las aberturas de puertas y ventanas. Al colocar vigas en los bolsillos de la pared, en las vigas inferiores se refuerzan los tableros especiales que continúan la línea de vigas y forman los aleros del techo. Se llaman filly.

Si la colocación se realiza en un mauerlat, entonces no hay necesidad de usar fillies.

Ahora necesitas hacer una caja. Su tipo depende del material del techo. Cuando se utiliza material para techos o chapas para techos, la caja se monta de forma sólida, sin huecos. Es obligatorio instalar material de impermeabilización en la caja. Después de eso, puede comenzar a colocar material para techos. Si se construye un techo de mansarda de una configuración rota, entonces no necesita ningún aislamiento. Aislamiento sujeto a paredes y techo.

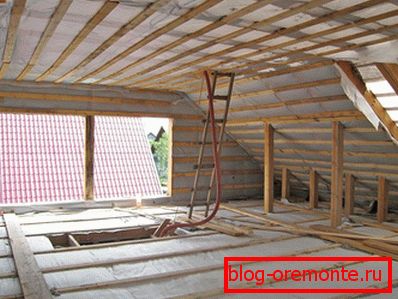

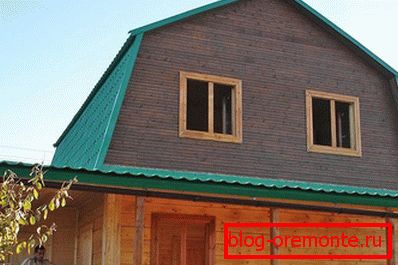

La habitación situada debajo de la viga es bastante espaciosa, lo que garantiza una buena ventilación de la habitación del ático. Al mismo tiempo, en verano, se reduce la calefacción de todas las habitaciones en la habitación del ático, y en el invierno se proporciona aislamiento adicional. Para este propósito, las ventanas se quedan en los frontones para mejorar el proceso de ventilación.

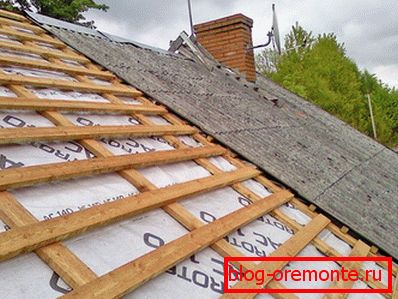

Características de las cajas

La caja está diseñada para realizar una serie de funciones:

• redistribución y transferencia de peso de techos a vigas;
• haciendo un paquete adicional de sistema de vigas;
• La base para la instalación de un paño de techo.

La caja puede ser de una o dos capas, sólida o descargada. En el dispositivo de un techo de pizarra ondulada, la teja de metal, la obreshetka, se lleva a cabo a partir de tablas que se sujetan a las barras de vigas. En este caso, la distancia entre tablas adyacentes puede variar en el rango de 15-30 centímetros. La decisión final se toma cuando se utiliza un tipo específico de cobertura.

El tipo sólido de torneado se aplica al montar un material de rodillo de techo suave. En este caso, se utilizan láminas de contrachapado resistentes a la humedad o el tablero de partículas está orientado. Se puede utilizar material de madera de pino, en forma de tabla cortada.

Presta atencion Al montar dicho listón, se debe tener en cuenta que el material colocado en el listón repetirá todos los contornos de su superficie exterior. Entonces el marco debe ser fuerte y suave.

Al colocar el material de la caja, debe utilizar un cable de construcción especial, con el que las tablas o losas se colocarán de forma exacta, estrictamente paralelas entre sí. Antes de la fijación, el material debe tratarse con un antiséptico, que lo protegerá de crecimientos de hongos, descomposición prematura y humedad.

El material para la fabricación de cajas debe ser de alta calidad y suave, se da preferencia a la madera de primer o segundo grado, sin numerosos nudos ni ningún otro defecto.

Presta atencion Requisito obligatorio: el árbol debe estar previamente secado, de lo contrario deformará las tablas durante el secado.

Para mayor claridad, el proceso de instalación del techo del ático, puede ver videos en internet.
