Techo de cresta ventilada - el dispositivo y la instalación

Las estructuras de techo modernas son un sistema complejo en el que los elementos funcionan de manera efectiva, solo interactuando estrechamente y complementándose entre sí. Al crear un proyecto de techado hecho de tejas blandas, metal corrugado o metal, es necesario tener mucho en cuenta: para proteger el aislamiento de la humedad, evitar la podredumbre de la viga y el desgaste prematuro del revestimiento. Especial atención merece el techo "cálido", sin espacio de aislamiento de aire. Para que el microclima en tales casas sea adecuado para la vida, es necesario establecer la circulación de aire entre el espacio debajo del techo y la atmósfera. Para hacer esto, instale una cresta ventilada en techos inclinados, cuya instalación es un requisito previo para organizar la ventilación forzada del techo.

Construcción

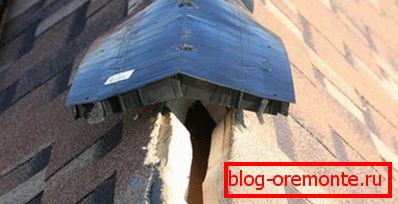

Cresta ventilada: un dispositivo instalado en techos inclinados para organizar la ventilación forzada del techo. Es un dispositivo simple hecho de plástico, instalado a lo largo de la cresta del techo de tejas blandas, cartón corrugado o tejas metálicas. El perfil de cresta ventilada tiene las siguientes funciones:

1. Sella confiablemente la unión de la cresta de los techos inclinados para evitar fugas a través de ella. La forma triangular de la cumbrera dificulta el sellado de este punto débil del techo de cartón corrugado y la lámina perfilada a través de la cual puede fundirse el agua de fusión y de lluvia.
2. Da acceso por aire. El espacio de ventilación, que se forma al instalar la cresta de un diseño de este tipo, abre el camino hacia el aire exterior calentado, lo que crea una especie de deseo y hace que el aire circule dentro de la casa.
3. Cierra la brecha de ventilación de la penetración de insectos y barrido de nieve. El dispositivo está diseñado de tal manera que el agua no puede fluir hacia él, la nieve o los insectos vuelan hacia él.
4. Permite la evaporación del exceso de humedad. Los vapores saturados de humedad son el producto de la actividad humana. Ellos, junto con el aire se elevan, se enfrían y condensan en los elementos del marco de la viga. La capa de aislamiento térmico del techo de tejas corrugadas, blandas o de metal debido a la humectación pierde la mayoría de las propiedades de ahorro de calor, y la madera del marco se pudre y se moho. Instalar un patín ventilado resuelve este problema abriendo el aire a oxígeno y permitiendo que el exceso de vagina se evapore.

Presta atencion La instalación de la cumbrera con orificios de ventilación es parte de la disposición del sistema de ventilación forzada del techo de tejas blandas, cartón ondulado o tejas metálicas. Para que la ventilación funcione, instalan en los aleros las vías respiratorias, lugares para la entrada de aire fresco de la atmósfera.

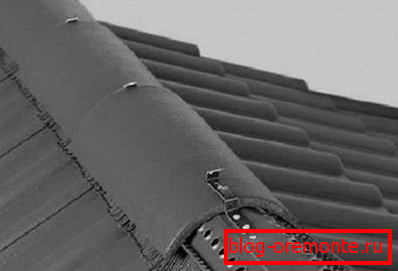

La instalación de la cumbrera ventilada no arruina la apariencia del techo y, con una instalación de calidad, este elemento del sistema de ventilación no se puede ver. Para hacer que el lugar de instalación se vea más estético, una tira de baldosa blanda o un perfil de metal se fija encima, lo que protege al aireador de la exposición a la luz solar y la penetración de la humedad atmosférica.

Principio de accion

En los viejos tiempos, los constructores ni siquiera pensaban en instalar un patín ventilado, ya que el aire circulaba naturalmente a través de huecos o huecos en los materiales y estructuras de construcción. El dispositivo de un techo moderno de teja metálica o cartón corrugado requiere una estanqueidad casi total, la instalación se realiza en forma de una "torta", en la que hay una capa de aislamiento, impermeabilización y barrera de vapor. Este diseño no deja una sola grieta en el aire, y debido a eso se establece un microclima húmedo y tapado dentro de la casa. Para resolver este problema, es necesario, en la etapa de aprobación del proyecto, desarrollar una ventilación de alta calidad. Dependiendo del tipo de techo hay 2 opciones para sistemas de ventilación:

• Naturales La ventilación de tipo natural está equipada para casas con techos "fríos", en los que el ático no se calienta. Con este diseño, las ventanas de buhardilla se hacen en la pendiente del techo, que son necesarias para la circulación del aire. En este caso, un ático sin calefacción realiza la función de un “colchón de aire”, aislando las habitaciones con calefacción de un techo frío. La instalación de la cumbrera con orificios de ventilación se realiza en tales circunstancias extremadamente raramente.

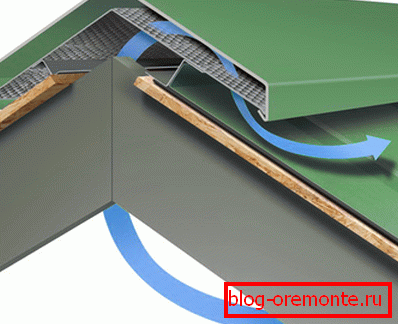

• Forzado La ventilación forzada funciona según el principio de convección, que establece que el aire caliente siempre aumenta. Los techos con ático calefactado de metal, láminas corrugadas y rollos están equipados con un aireador de cumbrera, así como rieles de cortina, para obligar a las masas de aire a circular entre la habitación y la atmósfera. El flujo de aire penetra en la estructura del techo a través de las vías respiratorias, se calienta y se eleva hasta el techo, dejando a través de la cresta ventilada y liberando espacio para aire fresco.

Es importante La ventilación forzada se desarrolló basándose en las propiedades físicas del gas. Para su funcionamiento, no se necesitan fuentes de energía, ya que el empuje se crea de acuerdo con la ley de convección: el aire caliente sube y el aire frío baja. Para maximizar la eficiencia del sistema de ventilación, sus elementos se colocan de manera uniforme sobre toda el área del techo de acero corrugado, tejas metálicas o materiales laminados.

Tipos de aireadores

El dispositivo del sistema de ventilación depende del área de las pendientes, la naturaleza del uso de la sala de techado y el material de techado utilizado. La instalación de ventilación para techos de mansarda "cálidos" es más complicada y más costosa que para los fríos. Para determinar la composición óptima y la disposición mutua de los elementos, la instalación se realiza en función de la determinación del volumen de aire en el ático. Para el equipo de la cresta ventilada se utilizan aireadores de los siguientes tipos:

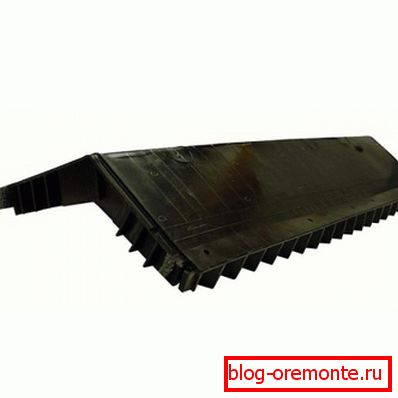

• Aeradores continuos que se instalan a lo largo de toda la cresta. Son una esquina de plástico, en cuyos extremos se hacen huecos de ventilación, o cinta de ventilación corrugada. Los aireadores de tipo continuo se consideran más eficientes porque desalientan la circulación de aire uniforme. Más a menudo no se instalan en techos de metal y en techos ondulados, sino en estructuras con recubrimientos de rodillo a base de betún, ya que requieren una ventilación más activa.

• Aireadores puntuales. Los aireadores de puntos son tubos pequeños sobre una base triangular, que se instalan en la cresta de tejas metálicas y láminas perfiladas con un paso de 1-1.5 m. La instalación de perfiles de cresta ventilados de este tipo se realiza si el techo tiene un área pequeña o es de tipo frío, como Tienen baja eficiencia.

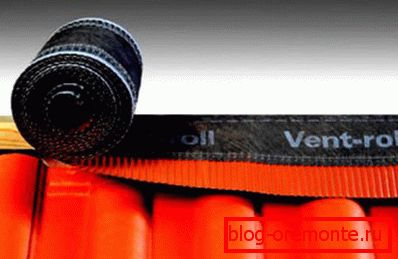

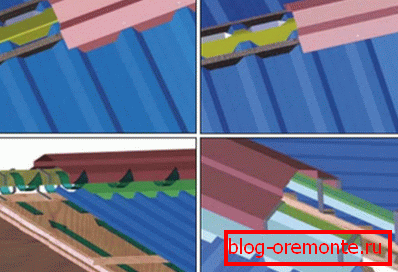

Presta atencion La forma más fácil y económica de equipar una cresta ventilada es utilizar una cinta de ventilación corrugada. Se vende en rollos, y en la parte inferior de la cinta hay una capa autoadhesiva con una película protectora. Para realizar la instalación, debe quitar la película protectora, pegar la cinta en ambos lados de la cresta y luego instalar una cresta de metal.

Funciones

Para un maestro no profesional, la ventilación con patines puede parecer una exageración innecesaria y costos adicionales, pero los techadores experimentados saben que esta simple medida aumenta la vida útil de la viga y el techo. El sistema de ventilación correctamente diseñado y ensamblado realiza las siguientes tareas:

1. Optimiza el microclima en el salón. Debido a la entrada constante de aire, saturado de oxígeno, la casa está siempre fresca, no congestionada, se mantienen condiciones de temperatura cómodas.
2. Aumenta la vida útil de la cubierta del techo. El perfil de la cresta ventilada evita la hinchazón de los materiales en rollo basados ​​en el betún por la acción de la radiación solar, lo que les permite evaporarse con el exceso de humedad, lo que afecta favorablemente la vida útil de los techos metálicos y los techos ondulados.
3. Mantiene un estado saludable de un marco de viga y un obreshetka. Gracias al aireador, el exceso de humedad se evapora, y la madera del marco del techo no sufre de podredumbre, moho y hongos.
4. No se permite el aislamiento húmedo. Debido a la circulación constante del aire, el aislamiento se ventila y permanece seco, lo que mantiene la calidad del aislamiento térmico del material en un nivel alto.
5. Hace que el uso de materiales a base de betún sea más seguro. La circulación de aire a través de los aireadores elimina la posibilidad de penetración de vapores bituminosos, que se consideran perjudiciales para la salud humana, en interiores.

Presta atencion Las ventanas de buhardilla instaladas en la organización de la ventilación natural, ubicadas a la mitad de la pendiente, debido a las zonas estancadas que se forman debajo de la cresta, donde el aire no circula en absoluto. Al instalar la ventilación forzada, este problema no surge, ya que los aireadores se instalan directamente en la junta de la cumbrera, que es el punto más alto del techo.
