Techo de cadera - diseño del sistema truss

A veces, el techo de doble pendiente parece aburrido y destruye la armonía del estilo arquitectónico, por lo que los diseñadores tienen que inventar algo más original. Una de estas opciones con un "giro" - el tipo de carpa de techo. El elegante diseño simétrico, por un lado, parece simple, pero al mismo tiempo impresiona por su exotismo, refiriéndose a la estética del este o del norte.

Se recomienda a los maestros de techos que abandonen la autoconstrucción de un techo moderno si no están seguros del alto nivel de habilidades y experiencia en la construcción. La opción más sencilla es confiar el trabajo de diseño e instalación a profesionales. Sin embargo, nada le impedirá comprender la estructura del techo de la cadera y su sistema de armazones para evaluar la posibilidad de construir por su cuenta.

Características de diseño

El techo de cadera, cuya construcción puede consistir en cuatro o más pendientes, en la versión clásica se considera como una especie de chetyrehskatnaya. El número de pendientes depende de la forma geométrica de la base del techo. Si se superponen a la estructura en forma de un cuadrado, habrá cuatro de ellos, y si es redondo, puede haber de cinco a seis o incluso más, la condición principal es que tengan la misma forma y tamaño.

Diseño de techo de cadera состоит из следующих частей:

• Nudo de cresta, el punto de conexión de todas las patas del entramado del techo de la cadera, formando su cima, la cima.
• Pendientes triangulares, soportadas por vigas y que forman la superficie del techo. Sin importar cuántas pendientes tenga el techo de la cadera, su ángulo de inclinación varía de 20 a 50 grados.
• Alero, parte sobresaliente del techo, que protege la pared de la lluvia y el viento. Para que el voladizo pueda realizar sus funciones de manera efectiva, su longitud debe ser de al menos 40 a 50 cm. Las partes largas más bajas de las patas de la viga o potras forman el saliente.
• Cubierta del techo, el material con el que el sistema de techo de un techo a dos aguas se cierra para formar su superficie. Protege el edificio de la penetrante nieve, lluvia y frío. Techo de metal, cartón corrugado, ondulina, tejas, material de techo, pizarra se utilizan como material de techo.



• El sistema de armadura, los elementos del marco del techo de la cadera, que llevan y distribuyen su peso a los muros de apoyo y los cimientos, evitando deformaciones, hundimientos y derrumbes.
• Los sistemas de drenaje, un conjunto de elementos que ayudan al exceso de humedad a dejar la superficie del techo de la cadera en la alcantarilla pluvial. Consiste en embudos de entrada de agua, canalones y tuberías verticales.

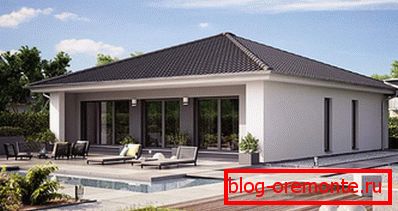

El techo de la cadera está construido sobre la base del principio de simetría. Por lo tanto, la máxima armonía se puede lograr cuando una estructura redonda o cuadrada se utiliza como base para ello. Para una casa rectangular, también puede construir un techo de cadera, pero es mucho más difícil que si construye un techo de cadera.

Beneficios

El techo de cadera es bastante complicado en su diseño y su instalación requiere mucho tiempo, pero al observar las casas de los alrededores, se puede ver que es muy popular. Los diseñadores utilizan el proyecto en la construcción de un techo de cadera para explicar sus ventajas:

1. Excelentes propiedades aerodinámicas que permiten que el techo de la cadera resista las ráfagas de huracán e incluso huracanes, sin temor a desgarrar el material del techo y el colapso del ático.
2. Diseño de techo de cadera с ее крутыми скатами позволяет забыть о таком малоприятном, рутинном мероприятии, как очистка кровли от снега.

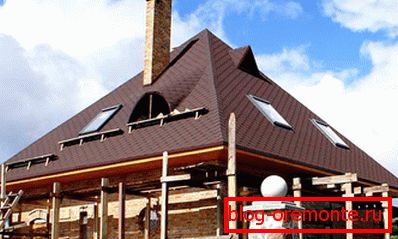

3. El techo de la cadera deja la posibilidad de organizar una habitación espaciosa, residencial en el ático. Sin embargo, debido a la falta de aguilones, tendrá que instalar costosas claraboyas que se montan directamente en la rampa.

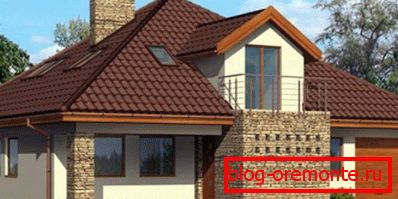

4. El diseño original distingue las casas con un techo de cuatro lados a cuatro aguas de las filas de proyectos similares con un techo triangular de dos lados.

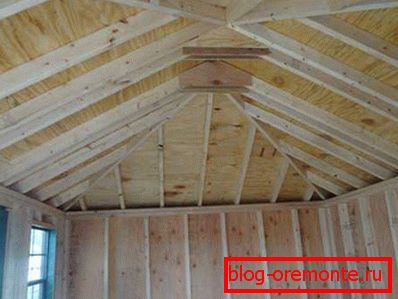

Sistema de armadura del dispositivo

Sistema de techo de cadera techo - el marco en el que se sostiene, su fundación. Dependiendo del método de fijación de las vigas, hay una variante de colgar y de nylon. Las vigas colgantes se basan en dos puntos: el nudo de mauerlat y el canto, y los flancos tienen soporte adicional en el soporte vertical, que se instala en la pared de soporte interior. La elección del tipo de techo de cadera con sistema de armadura depende de la distribución y el área de la casa.Los diseñadores de techos experimentados no recomiendan el uso de sistemas de pared si las pendientes de las pendientes superan los 40 grados.

Se compone de los siguientes elementos:

• Mauerlata Durante la construcción de un techo de cadera, una mauerlat de una madera de 150x150 mm de espesor o más se coloca en la pared, la base de cada pendiente. Es decir, si el techo tiene cuatro lados, necesita cuatro vigas duraderas y confiables tratadas con un retardante de fuego y un antiséptico. Mauerlat se utiliza como soporte para unir las vigas y la distribución del peso de la estructura del techo alrededor del perímetro de los muros de carga. Por cierto, en las particiones internas involucradas en el sistema de entramado inclinado, también montan una viga de soporte, solo se llama piso.
• Nudo de cresta. El punto en el que se encuentran las partes superiores de las patas de viga se llama el caballito de mar. El tipo de tienda de techo implica una conexión de cresta en forma de nudo, y no una línea, como la cadera o dvukhskatnye.



• Vigas diagonales (nakosny). Se desvían del nudo de la cresta en cuatro direcciones a las esquinas del mauerlat, formando los bordes de las pendientes. La longitud de las patas de viga nakosnyh más de lo habitual, por lo que su grosor debe soportar mayores cargas.
• Narozhniki. Estos elementos son un rasgo característico de un techo de cadera, tienen diferentes longitudes, aumentando a medida que se acercan a la pata central. Narodezhniki arregla con un lado en las vigas, y el otro en el mauerlat.Los techadores experimentados señalan que en ningún caso los planeadores deben estar unidos a postes y un nudo de cresta, esto viola la rigidez de la estructura



• Vigas centrales. La pierna más larga, ubicada en el medio entre las dos barras, es todo lo que queda de las vigas comunes que se usan en el techo de la cadera.
• Bastidores. Barras instaladas verticalmente que sirven como soporte para el nudo de la cumbrera o las patas de la armadura. Se trata de techos de cadera con sistema de truss superpuesto.
• Apriete y tornillos, travesaños horizontales entre los pares de vigas, extinguiendo la carga explosiva en las paredes de la casa. Cuanto más alto sea el apriete, más gruesa debe ser la barra.
• Los puntales, puntales, colocados en un ángulo de 45 grados a las patas de la viga. Son necesarios para reducir la desviación de las vigas en el peso de su propio peso.



• Cajas El torneado es la base del pavimento del techo. El techo blando y enrollable requiere el equipo de una caja continua de láminas de madera contrachapada resistente a la humedad, y para láminas y tejas metálicas es suficientemente reticular

El sistema de vigas puede ser de metal o madera. La madera es más barata, más fácil de procesar, pero necesita un tratamiento previo con antiséptico, ignífugo para proteger contra la pudrición y el fuego.

Matices de diseño.

La construcción de un techo de cadera comienza con un cálculo y la creación de un proyecto de trabajo. No solo los arquitectos pueden ayudar con esto, sino también programas de computadora especiales. Ellos calculan la pendiente de las pendientes, la altura del nudo de la cresta, la sección transversal de los elementos del marco.

1. El primer paso es determinar la pendiente de los patines, basándose en los datos de la climatología del edificio. Con la ayuda de mapas especiales, averiguan a cuál de las ocho zonas de carga de nieve y viento pertenece el sitio de construcción, y cuál es el ángulo recomendado. A continuación, debe elegir una cubierta de techo y luego asegurarse de que se pueda montar en rampas con ese ángulo. Como regla general, los materiales laminados se utilizan en techos planos y los laminados modulares en los más inclinados.



2. Además, para crear un proyecto, es necesario calcular la altura de la junta de cumbrera. En el curso de los cálculos, toman en cuenta el ángulo de inclinación de las pendientes, la altura deseada del techo en la habitación del ático. Convencionalmente, el techo se divide por la mitad y se corta como un triángulo con dos ángulos conocidos y un lado igual al ancho de la casa. Después de eso, la altura de la cresta se calcula utilizando fórmulas trigonométricas.



3. Es imposible hacerlo sin calcular la carga total en el sistema de vigas, que se compone de los valores de temporal (masa de nieve y servicio del techo de una persona) y constante (el peso de la tarta de techo, el marco y los pisos reales). Este parámetro en Rusia central alcanza hasta 380 kg por metro, según el cual se seleccionan el grosor de las patas de la viga, la placa de potencia, el apriete y los pilares.

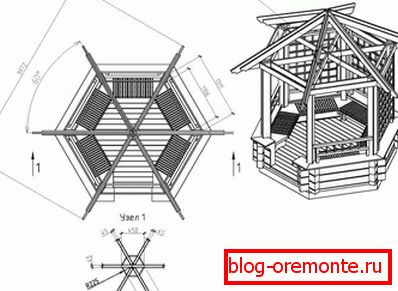

El techo del tipo de cadera contribuye a la distribución racional del calor en la casa, protege de la lluvia, evita la formación de una capa de nieve y también es adecuado para un mirador a cielo abierto, ¡una casa monumental respetable!
