Techo de cadera a ti mismo

La imaginación de los techadores no conoce límites, y la variedad de formas de techo de varios edificios nunca deja de impresionar. Hay muchos tipos diferentes de techos, la cadera todavía se considera el más confiable, una especie de armazón chetyrehskatnoy Este tipo es más complicado que el de doble pendiente, ya que las cuatro esquinas son mucho más difíciles de coordinar entre sí. Para implementar el techo de cadera, deberá ser paciente y seguir nuestras recomendaciones. Lo principal en este trabajo es el marcado preciso y el cálculo correcto.

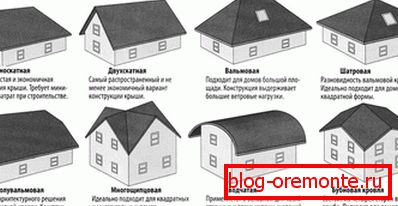

Tipos de estructuras inclinadas.

Entenderemos las formas existentes de techos, su dispositivo y las variedades más comunes. Es muy importante tener una idea clara de todos los detalles de la próxima guía de techo.

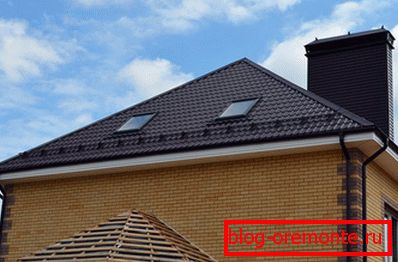

Clásico

El techo cuadrangular, en los lados - trapecio, desde los extremos - triángulos. Pendientes triangulares laterales - caderas, de ahí el nombre del tipo de techo considerado. La principal ventaja es la funcionalidad, alta confiabilidad, apariencia atractiva y original. También hay desventajas: alto costo, complejidad constructiva y tecnológica (relativa).

Medio endurecido

La principal diferencia con el clásico - una forma truncada de la cadera. Esta geometría de revestimiento se caracteriza por un alto rendimiento y una apariencia interesante. Uno de los tipos de techos más caros, tecnológicamente y estructuralmente complejos.

Shawwa

Un tipo muy popular de techo de cadera para edificios cuadrados. La principal diferencia es que las cuatro pendientes son triangulares y convergen en un punto. En lugar de una viga de borde horizontal, la estructura está coronada por un nudo de cresta, ubicado en la parte superior de la pirámide, formado por rampas. También se utiliza para estructuras que tienen la forma de polígonos equiláteros.

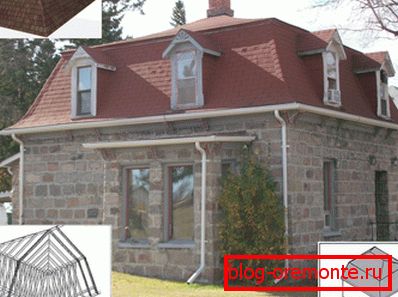

Polilínea

El tipo más atractivo de este tipo de techo. La diferencia característica es que todas las piezas tienen diferentes tamaños y formas. Las desventajas son las mismas que las de medio endurecimiento: diseño muy complejo y tecnología de fabricación, e incluso contra otras costosas, el alto costo de la implementación.

Ahora pasamos a las sutilezas tecnológicas, de medición y diseño de la fabricación de un techo de cadera clásico. Una vez que haya entendido los principios básicos de los métodos de diseño y los métodos de marcado, puede calcular fácilmente cualquier elemento de dichas estructuras de techos.

Medida y marcado "inferior"

Siguiendo el método de techado descrito, todas las mediciones deben realizarse a lo largo del borde inferior de la viga. Este pequeño truco te ayudará a hacer el trabajo más rápido. Al marcar el borde inferior, es necesario medir exactamente la marca desde la que comienza el corte. Este enfoque reducirá el número de etapas de trabajo y reducirá la probabilidad de errores graves.

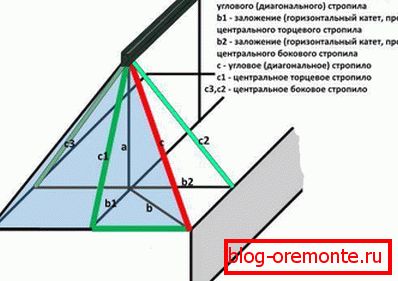

Выполнить расчеты нетрудно, если предположить, что само viga (как гипотенуза) и его проекции на горизонтальную и вертикальную плоскости, образуют прямоугольный треугольник (см. рис.), в котором:

• acostado - es b, B.1, b2, proyección horizontal (pierna horizontal, la proyección de la hipotenusa en el plano horizontal);
• levantarse- es a, proyección vertical (pata vertical, altura de la cresta, proyección de la hipotenusa en el plano vertical);
• viga (angular, tope central, lado central) es c, c1, c2, S3hipotenusa

Los cálculos de todos los tamaños se pueden hacer usando el teorema de Pitágoras.

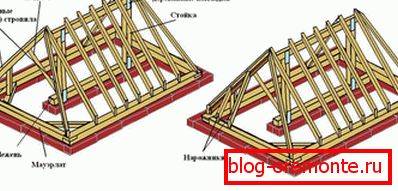

Descripción de la construcción.

1. Las vigas intermedias tienen una pendiente menos suave, en contraste con la angular (diagonal).
2. Las vigas cortas (de la cadera) están unidas a la esquina, no a la barra de cumbrera.
3. Los vigas y vigas de cumbrera están hechos de madera de la misma sección.
4. Tres vigas intermedias (c1, c2, S3, ver fig.) están apoyados y unidos en los extremos de la viga de cumbrera y se llaman centrales (lado y extremo).

Varilla de medir

Estudiar el diseño del futuro del techo, prestando atención a la interconexión de elementos estructurales. El siguiente paso es hacer una vara de medir. Para hacer esto, puede usar una tira de madera contrachapada de 5 cm de ancho. Un medidor preparado de esta manera se superpone en el borde de la pared superior para marcar las proyecciones del lado central y las vigas de los extremos, voladizos, grosor de las paredes, etc.

Presta atencion La intersección de las proyecciones (vista superior) de las vigas centrales (3 piezas, c1, c2, S3, ver Fig.) con los segmentos transversales y longitudinales del perímetro del techo formando cuadrados de proyección en las esquinas del edificio. A su vez, la construcción de las vigas de esquina divide estos cuadrados en diagonal. Debe haber triángulos equiláteros.

Tabla de coeficientes

Otro ayudante importante para la construcción de un techo de cadera será la tabla de relaciones entre la colocación de la viga y su longitud, para diferentes pendientes de la pendiente. La longitud se calcula multiplicando el valor del tramo horizontal por uno de los coeficientes (columna central o derecha). La tabla se puede imprimir y llevar en su bolsillo, porque a menudo tendrá que mirarla.

Una situación puede surgir cuando los valores para el marco del techo que se está erigiendo actualmente no están en la tabla. Luego puedes usar para calcular el teorema de Pitágoras.

Presta atencion Puedes hacer cálculos de varias maneras. Pero en todos los casos, la longitud de la viga se calcula a lo largo de la pierna horizontal.

Необходимо измерить acostado стропила с помощью мерной рейки. Затем выбрать по таблице коэффициент (вторая или третья колонки), соответствующий уклону ската (первая колонка), и перемножить его на измеренную величину:

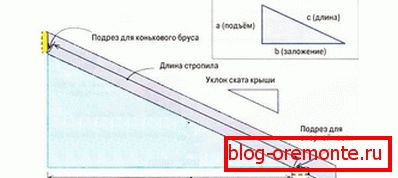

1. Si la relación de la pendiente de la pendiente no es un valor entero, entonces debe usar el teorema de Pitágoras. El valor del tramo horizontal, medido con una barra de medición, se multiplica por la pendiente de la pendiente del techo en forma de una fracción. El resultado es la longitud del ascenso (tramo vertical). Por el teorema de Pitágoras, la longitud de la viga se determina de la siguiente manera: a²+b²=c² donde

• y - levantarse;
• b - fundación;
• c es la longitud.

El uso de una imagen tridimensional al realizar el marcado es menos informativo y explícito que uno bidimensional. Usando el dibujo bidimensional, puede ver que es el inicio de la viga angular que es la hipotenusa de un triángulo isósceles (como se proyecta en un plano, una vista desde arriba).

Угловое viga имеет более пологий уклон по сравнению с промежуточным, а также более длинную проекцию и подрез для опорной части. Длина углового стропила рассчитывается произведением его проекции на коэффициент или при помощи теоремы Пифагора:

1. Determinamos la posición en el borde superior. Medimos la distancia a la viga intermedia central más cercana. Realizamos el cálculo de la cimentación mediante el teorema de Pitágoras.
2. Calcule la longitud de las vigas de la esquina por el producto de la colocación por un coeficiente.
3. Calcula el saliente de una viga angular. Resolvemos un triángulo en el que las proyecciones horizontales del alero de las vigas (angulares e intermedias) representan la hipotenusa y la pierna. Calculamos el tamaño del voladizo de la viga de la esquina en la mesa.

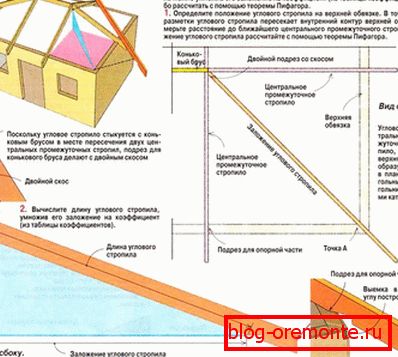

Угловое viga и его разметка на верхней обвязке

1. Hacemos el marcado de vigas cortas y determinamos su inicio.
2. Calculamos la longitud de la viga corta por el producto de su base y el coeficiente para la viga intermedia. Los salientes de las vigas intermedias y las vigas sobresalientes se recortan de manera similar.

Trabajo de montaje

1. Es más práctico usar una barra de medición en lugar de una ruleta.
2. Ajuste superior. Marque la línea central y mida la mitad del grosor de la viga de cumbrera. Marque la línea de colocación desde el primer número de vigas centrales intermedias.
3. Combinamos uno de los extremos de la barra de medición y la línea de colocación del corte central intermedio. En el otro extremo de la línea de ferrocarril se transfiere al contorno interior de la pared lateral. El voladizo del techo y la línea del contorno exterior de la pared también se transfieren al riel de medición.
4. La varilla de medición se transfiere a la pared lateral para determinar la ubicación de la segunda parte del número de vigas centrales intermedias. Además, la colocación de la viga desde la esquina interior del borde superior se transfiere a la varilla de medición.
5. Es necesario repetir estas acciones en las otras esquinas para encontrar los extremos de la viga de cumbrera y las vigas intermedias centrales.

Basado en este material, la construcción del techo a la cadera se convertirá de un proceso complejo en uno fácil. Habrá ahorros que se habrían gastado en el trabajo del maestro de techos. Para un estudio más detallado de la instalación del techo, puede ver el video en Internet. También grandes ayudantes pueden ser fotos.
