Sistema de vigas de techo - estructura, dispositivos y tipos

Las estructuras de techos son una de las más complejas en el diseño e instalación de componentes de edificios residenciales. El techo primero asume el "golpe", protegiendo la casa de la precipitación, el viento y el frío, por lo que la comodidad de todos los hogares depende de su estanqueidad, durabilidad y calidad. La base de un techo confiable es el sistema de entramado, que da forma a la estructura, establece la pendiente óptima y también sirve para reparar el material a prueba de agua. La composición y la posición relativa de los elementos del marco dependen de la configuración del techo. En este artículo describiremos qué tipos de sistemas de techo son, así como en qué se diferencian entre sí.

Funciones

Sistema de viga: un conjunto de elementos de soporte que soportan la geometría del techo, el marco de la estructura del techo, lo que le da rigidez, la pendiente deseada. La composición, el grosor de la sección, la ubicación de las partes de la "columna vertebral" del techo se determinan mediante cálculos que tienen en cuenta las cargas permanentes y temporales. El marco del techo realiza las siguientes funciones que determinan la funcionalidad del techo:

1. Establece la geometría, pendiente. Las patas de viga del marco le dan al techo el ángulo necesario de inclinación y forma, facilitando la facilidad de la nieve o precipitación de la superficie. Depende del bastidor, cuántas pinzas o rampas tendrán un techo, lo que significa que este elemento de la estructura determina su aspecto.
2. Sirve de base para unir un material impermeabilizante. El enlace del marco de armadura se utiliza para fijar el acabado del techo.
3. Distribuye uniformemente el peso del techo. Los elementos interconectados del sistema de truss están distribuidos uniformemente y luego redirigen la carga desde el recubrimiento de acabado y el peso de la masa de nieve entre las paredes de carga de la estructura, evitando la distorsión o deformación de la estructura.
4. Proporciona el funcionamiento del techo. La estructura del bastidor, teniendo en cuenta las características del techo y el techo, proporciona apoyo, aireación y protección contra el condensado.

Considere que un sistema de techo bien diseñado es una garantía de durabilidad, confiabilidad y resistencia mecánica del techo, por lo que su diseño e instalación son confiados por arquitectos profesionales. Los artesanos experimentados creen que el marco de alta calidad es mucho más importante que el acabado del techo, por lo que no debe ahorrar en él.

Criterios de selección

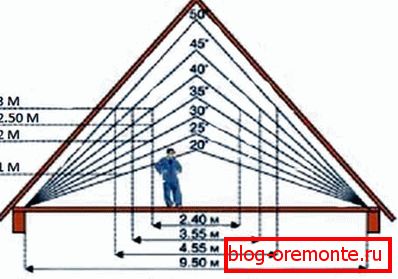

El sistema de truss del dispositivo se caracteriza por un gran número de elementos auxiliares y una mayor complejidad. Se compila de acuerdo con el cálculo de cargas permanentes y temporales que actúan sobre la estructura, el proyecto, teniendo en cuenta el material de techado seleccionado, así como los factores ambientales. Al elegir el tipo de marco de armadura, se tienen en cuenta los siguientes criterios:

• Condiciones climáticas en la región donde se está llevando a cabo la construcción. Para que el techo resista el peso de la nieve y el agua durante las fuertes lluvias, se determina la precipitación anual promedio en invierno y verano.
• Carga de viento. Para seleccionar el diseño óptimo del techo, se determina la rosa de viento predominante en el área de construcción, y también se tiene en cuenta la velocidad promedio de las ráfagas de viento.
• La naturaleza del uso del espacio bajo el techo. En esta etapa, se determina si un ático residencial estará equipado en la sala de techos o en un ático sin calefacción.
• Una variedad de abrigo. Para cada material, se calcula el ángulo óptimo de inclinación de las pendientes, teniendo en cuenta su forma y método de fijación.
• El presupuesto del desarrollador. El sistema de vigas es uno de los más costosos en términos de material y trabajo, parte de la construcción del techo, por lo tanto, el tipo de capacidad financiera del desarrollador determina el aspecto.

Los artesanos experimentados creen que es inútil luchar con la naturaleza, aún perderá, por lo que las condiciones climáticas en el área donde se está realizando la construcción son de suma importancia al elegir un marco de techo. Si la región es ventosa, entonces la pendiente de las pendientes es plana, y si está nevosa, es más pronunciada.

Materiales

El sistema de vigas es un elemento indispensable de los techos inclinados de cualquier forma y configuración, que consiste en soportes verticales, bocanadas horizontales y patas de vigas, que brindan soporte y una sujeción confiable del material del techo. El material utilizado para la fabricación del bastidor debe tener un peso ligero, alta resistencia, capacidad de carga y resistencia a la humedad. Se consideran las opciones más adecuadas:

1. Madera La madera es un material natural, ecológico, ligero y duradero. Para la fabricación del bastidor se utilizan barras de sección cuadrada de 100x100 mm o 150x150 mm, tablas con una sección de 50x150 mm de rocas macizas. Una desventaja significativa de los elementos del marco de madera es que se doblan bajo su propio peso con una gran longitud y también tienen una baja resistencia a la humedad.
2. Metal Los sistemas de armadura de metal son más caros que los de madera, se utilizan principalmente con una gran área de rampa y un gran peso de material de techo. La alta capacidad de soporte del perfil o ángulo metálico le permite aumentar el paso entre los elementos del bastidor sin pérdida de resistencia estructural. Para reducir la probabilidad de oxidación, aplique tipos de metal resistentes a la corrosión.

Presta atencion La madera se considera el material más adecuado para la fabricación del marco de viga de los edificios residenciales, ya que tiene 3 cualidades importantes: peso ligero, resistencia, transpirabilidad. Para aumentar la resistencia de la madera a la humedad, es necesario tratar los elementos del sistema de armazones con un antiséptico de penetración profunda.

Dispositivo

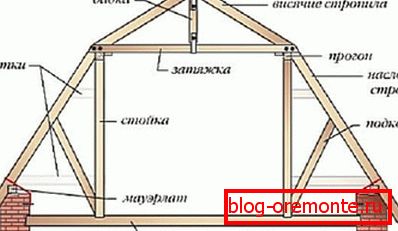

El dispositivo del sistema de entramado de techo consiste en un conjunto de elementos interconectados que, apoyándose entre sí, dan a la estructura la rigidez, la resistencia necesaria y también distribuyen el peso del material del techo de manera uniforme entre los soportes. La composición del marco, el tamaño de la sección transversal de los elementos individuales y su ubicación dependen del tipo de revestimiento de acabado, la pendiente de la pendiente y el método de uso del espacio del techo. Normalmente el marco consiste en:

• Mauerlata Mauerlat se llama subrafiltro, que se monta en la parte superior de la corona superior o en una serie de paredes de carga de una casa. Está hecho de madera blanda duradera y dura. Fije el mauerlat con pernos largos de metal o pernos de anclaje.
• Acostado Una tumbona se llama viga de potencia, que no se encuentra en los muros de carga externos, sino en las particiones internas. En el suelo se instalan pilares centrales que soportan la cresta del techo.
• Bastidores. Los bastidores se denominan elementos de soporte vertical que soportan la viga de cumbrera o la parte central de las patas de armadura del marco.
• La viga. Las patas de los balseros se basan en la viga mauerlat y la cumbrera, ubicadas en ángulo con respecto a la base del techo.
• Rigel y apriete. Estos términos se denominan elementos horizontales del marco, que en conjunto son patas de armadura por pares. El travesaño está ubicado en la parte superior de las vigas, justo debajo de la cresta, es más grueso y más fuerte que el ajuste que se encuentra mucho más bajo.
• Puntal El puntal se coloca en ángulo con respecto a las vigas para evitar que se doblen por su propio peso. En un extremo descansan contra la pierna, y con el otro, contra una percha o una bocanada.

Es importante El sistema de armadura más simple consiste solo en una placa de potencia, vigas y una viga de cumbrera. Con la creciente complejidad del techo, aumenta el número de elementos adicionales, lo que refuerza la estructura y compensa la carga en la desviación y expansión.

Vistas

La configuración del bastidor del techo depende de las características arquitectónicas de la estructura superpuesta. El techo debe tener en cuenta el número de muelles de apoyo dentro o fuera de la casa para distribuir uniformemente la carga colocada sobre ellos. Existen los siguientes tipos de vigas:

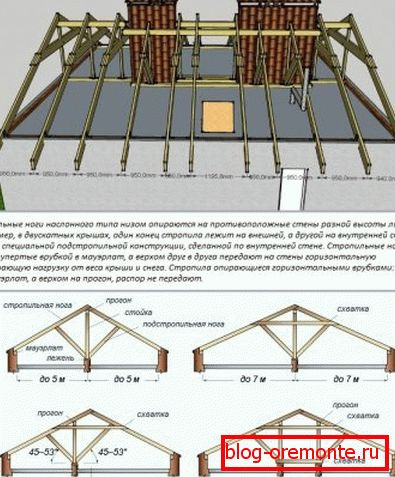

1. Outcast Las vigas laterales se llaman el marco del techo, que se basa tanto en los muros de carga externos como en los internos. En el papel de los poros internos puede ser una serie de columnas o una partición de capital entre salas, prevista por el proyecto. Se usa soporte interno adicional como soporte para la cresta. Con la ayuda de paradas de listones, es posible bloquear grandes estructuras de área sin perder rigidez.

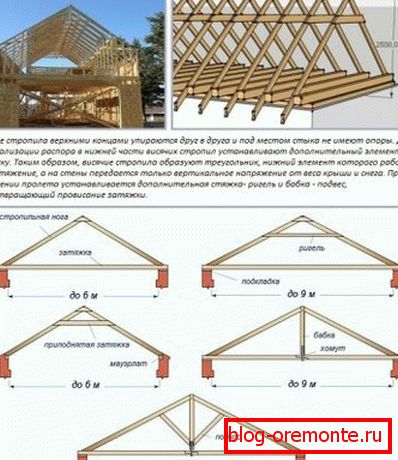

2. Colgando Las vigas colgantes solo tienen soporte en un punto, en el cruce con el Mauerlat. En el otro extremo, se apoyan el uno en el otro sin el apoyo de una viga de cumbrera. Dicho sistema es adecuado para estructuras que no proporcionan una pared principal interna. Las vigas de balsa de este tipo tienen una forma estable en forma de triángulo equilátero y, por lo tanto, no necesitan elementos estabilizadores.

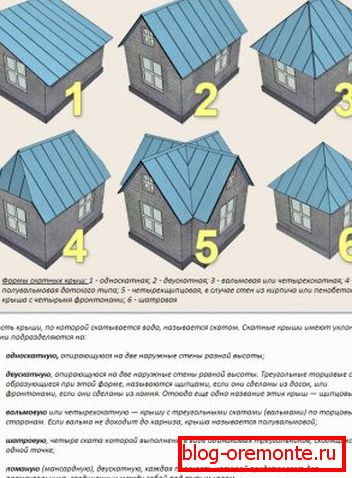

Tenga en cuenta que la forma final de un armazón de elementos de madera o metal depende del número de rampas y del tipo de techo. Se considera que las opciones más simples son los techos de un solo paso y de doble paso, y los complejos son el techo de cadera, semi-flanco y techo de cadera.
