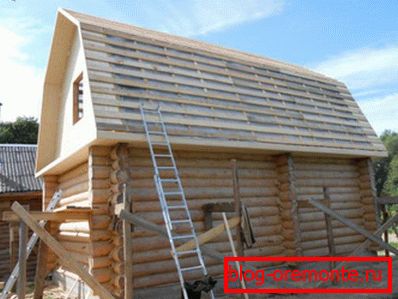

Sistema de techo techo de mansarda - instalación de vigas y

Como dicen los constructores experimentados, el ático se puede equipar en la casa, sería el techo. El tipo de techo afecta la medida en que esta medida aumentará el área utilizable, si es cómodo usar esta sala y qué complejidad de trabajo se requerirá. Los tipos comunes de techos para la organización de locales residenciales de techos secundarios se consideran a dos aguas rectas y pendientes rotas.

El sistema de cerchas del techo de mansarda está diseñado de tal manera que libere espacio en el centro, donde la altura del techo alcanza una altura aceptable, colocando el grueso de los elementos de soporte a lo largo de los bordes. Este artículo le dirá de qué está hecho el marco del techo, cómo elegir la mejor opción de diseño y realizar correctamente la instalación.

Tipos de sistemas de techo.

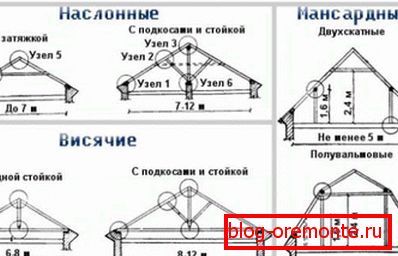

Al comenzar a diseñar el sistema de techo para el techo, preste atención a la distribución de la casa. En función de los tipos de soporte, elija la versión adecuada del dispositivo:

1. Indignante Este tipo de bastidor de armadura es adecuado para casas en las que un tabique se ejecuta en el medio. Luego, el peso de la estructura del techo se distribuye entre esta y las paredes externas de la estructura. Esta es una forma no onerosa y racional de organizar el marco, pero es adecuada si la distancia entre las paredes exteriores y el soporte interior no supera los 7 m.
2. Colgando Este tipo se usa entonces, el código interior no tiene particiones de apoyo ni columnas que se usen para transferir el peso del techo sobre ellas. Las vigas colgantes se basan en la viga mauerlat y cresta. Para cubiertas de hasta 50 metros cuadrados. m, con un pequeño peso del techo, aplique la configuración más simple, que consiste en patas de viga y bocanadas horizontales. Para bloquear la construcción de un gran tamaño, esta estructura se refuerza con montantes, peleas, puntales. Estos elementos aumentan la estabilidad del techo, pero "comen" el espacio útil del ático. La distancia permitida entre las paredes de la estructura para armazones colgantes es de 14 m.
3. Combinados Se utiliza un tipo mixto de sistema de truss cuando las columnas de soporte se instalan en la casa en lugar de una partición de cojinete en el medio. Resulta que parte de las vigas se pueden colocar en las columnas, y el resto se puede montar como colgante. Este método se usa a menudo para la construcción de techos de mansarda, ya que permite el uso de menos elementos auxiliares, lo que reduce la carga sobre la cimentación y no abarrota la habitación del techo.

Tenga en cuenta que el dispositivo del ático debe planearse en la etapa de creación del proyecto, ya que el tipo, el peso y el diseño del sistema de armadura son necesarios para calcular la base. Si la decisión de construir un techo de mansarda surgió en la etapa final de la construcción, es necesario volver a calcular la masa de la casa, teniendo en cuenta los nuevos datos, para verificar si los cimientos soportaron la carga adicional, especialmente si la sección tenía suelo complejo y una pequeña distancia entre la superficie y el agua subterránea.

Cálculo de los elementos del sistema truss.

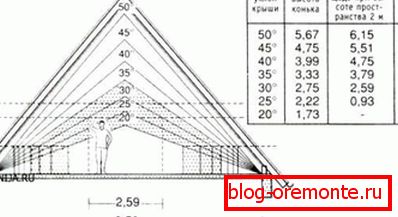

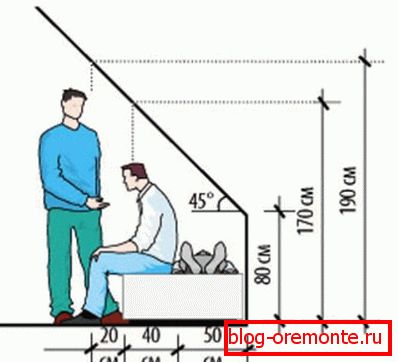

Según los estándares de construcción, una habitación se llama residencial si la altura desde el piso hasta la cresta es de al menos 2,5 m y hay fuentes de luz natural, es decir, ventanas. Por lo tanto, el parámetro principal del techo de mansarda, que debe calcularse es el ángulo de sus pendientes. El problema es que si coloca una pequeña pendiente, entonces la altura de los techos del ático será inferior a la permitida por las reglas. Y si haces rampas cubiertas, el techo será muy pesado, costoso e inestable. Por lo tanto, se utiliza un tipo de techo roto, cuyas pendientes cambian la pendiente, sus vigas superiores tienen un ángulo agudo de 30 grados y las más bajas, 60 grados.

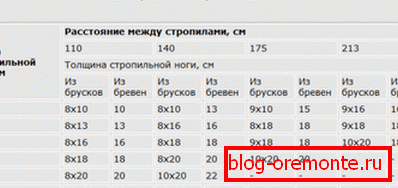

Una etapa importante en el diseño de un techo de mansarda es el cálculo de la sección transversal de los elementos del sistema de armadura. La forma más fácil de averiguarlo es el tamaño recomendado en la tabla de referencia con valores calculados que tengan en cuenta la longitud, la distancia entre elementos adyacentes, el tipo y la calidad del material. Sin embargo, si el techo es de un tamaño no estándar, es necesario realizar un cálculo basado en el cálculo de la carga total del peso del techo que cae sobre el sistema de techo. El esquema de cálculo también tiene en cuenta las cargas temporales en forma de masa de nieve, que se refleja en el coeficiente climático que caracteriza la naturaleza del clima en el sitio de construcción.

Para crear un sistema de techo de armadura, se usa madera, pero esto no es recomendable en todos los casos, ya que las vigas pueden hacer frente a la carga, es necesario aumentar la sección transversal de la madera aserrada utilizada, lo que aumenta aún más el peso de la estructura. Para salir de este circuito cerrado, debes abandonar el árbol en favor de las vigas de mayor resistencia del metal.

Sistema de construcción truss

Los componentes del armazón del entramado del techo de mansarda no son diferentes del diseño de otros tipos de techos inclinados. Incluye:

• Mauerlat La base del techo, una especie de base que toma el peso del techo y se distribuye alrededor del perímetro de las paredes de soporte. Está hecho de madera con un tamaño de 150x150 mm o más grueso. La instalación del mauerlat se realiza mediante pernos de anclaje o pernos montados en el cinturón de hormigón armado. Entre la superficie de la pared y la barra, coloque una capa impermeabilizante o procese con masilla bituminosa. Un momento muy importante de los sujetadores es calcular la ubicación de los tacos, la distancia entre ellos se elige para no caer debajo de las patas de la viga.
• Rafters Estos son los elementos del sistema de cerchas que forman la pendiente del techo. La parte superior de la pata de la viga está fija en la barra de la cumbrera, y la parte inferior, en la mauerlat o la plataforma, si estamos hablando de las vigas superiores de un techo roto. Las patas están hechas de tablas de 50x150 mm o 100x150mm. La distancia entre ellos se llama inclinación, varía de 50 a 120 cm dependiendo del peso del material del techo. La interposición y la sección transversal de las patas del truss describe el esquema del sistema de truss, facilitando la instalación.
• Estante Los bastidores soportan la cresta o, que es más común en la construcción de techos de mansarda, la parte media de las patas de la viga. Los bastidores están hechos de madera, cuya sección transversal coincide con el tamaño de la placa motriz. Se colocan en las vigas del piso, por lo que la distancia entre los bastidores corresponde a su paso.
• Puntal Se acepta llamar puntales al elemento que soporta patas de viga, teniendo una disposición angular. La tarea principal del puntal es reducir la deflexión de las vigas bajo el peso de su propio peso.
• Apretando El apriete está hecho de tablas seccionales duraderas correspondientes al tamaño de las vigas. Se fija horizontalmente, apretando un par de patas de armadura en la parte superior o inferior. Cuanto menor sea la distancia entre el soplo y la cresta, más grueso debe ser este elemento, ya que la carga sobre él es mayor. La instalación de la bocanada elimina la carga de ruptura que actúa sobre la viga.

En la mayoría de los casos, los elementos del sistema de armazones están hechos de madera de alta calidad. Para evitar la deformación durante la operación, debe secarse hasta un contenido de humedad del 15-18%, tratarse con impregnación antiséptica de penetración profunda y un retardador de fuego si planea retirar la chimenea del techo.

Secuencia de montaje

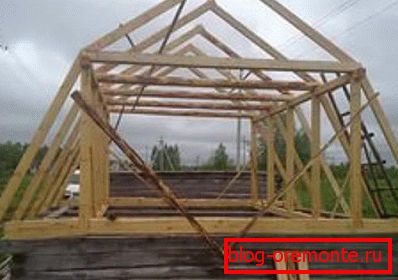

El montaje del sistema de truss se realiza mejor con la ayuda de un maestro experimentado, ya que incluso levantar barras pesadas y largas es problemático. No se recomienda realizar la instalación en lluvia y nieve, ya que el contenido de humedad de la madera durante el trabajo aumentará. Normalmente el proceso de construcción es el siguiente:

1. El primer paso es instalar el haz de energía en el borde superior de las paredes. Por cierto, las funciones de este elemento en los edificios de registro y registro se realizan mediante coronas superiores reforzadas con soportes.
2. La siguiente etapa de instalación es la instalación de vigas de piso. Se unen a la placa de potencia o salientes en la pared. Hay dos métodos para colocar vigas de piso, con o sin remoción. Si los recubrimientos se montan con el primer método, se retiran más allá del perímetro de la casa para formar un saliente de modo que la distancia entre el extremo de la viga y la pared sea de 50-100 cm.
3. Establezca un bastidor vertical, definiendo el centro de la viga del techo y apartándose de ella en intervalos iguales. La distancia entre los bastidores corresponde al ancho del ático.
4. En el bastidor con esquinas metálicas se fija el apriete. Resulta que cada par de bastidores forma una estructura en la forma de la letra p.
5. Instale los elementos de la armadura inferior, fijándolos en el bastidor con clavos o tornillos. Para el mauerlat, las vigas se montan por medio de un deslizador, un soporte móvil que compensa el cambio en el tamaño de las barras durante el encogimiento.
6. Fije las vigas superiores, conectando las partes superiores de cada par con un forro de metal o una barra.
7. Una membrana impermeabilizante se coloca sobre las vigas y se fija con una grapadora. Pin en la parte superior de la caja. El esquema de revestimiento se selecciona para el material de techo usado, para los tipos blandos que usan uno sólido y para los perfilados, uno de celosía.

La confiabilidad del sistema de cerchas de un techo de ático depende, en primer lugar, de la exactitud de los cálculos, por lo tanto, si no confía en sus habilidades de ingeniería, es mejor usar un proyecto típico creado por un arquitecto profesional.
