Sistema de techo de vigas de bricolaje: dispositivo y

En Rusia, donde un fuerte accesorio a la torre tradicional con un techo triangular, un techo inclinado se considera no representativo e inadecuado para un edificio residencial. Pero para la construcción de dependencias y edificios agrícolas, no existe una opción más fácil y más económica. Por lo tanto, si ha concebido la construcción de un garaje, baño, cobertizo, cochera, asegúrese de estudiar la estructura del sistema de cerchas de un cobertizo para montarlo con sus propias manos, sin atraer trabajadores contratados.

Características de diseño

El sistema de techo de viga del tipo de pendiente única es una mitad simplificada de la doble pendiente. Sus ventajas:

•  Bajo peso El bajo peso de la estructura le permite construir desde cero o reconstruir el techo, sin realizar cambios en los cimientos sin fortalecerlo. Esta es una gran ventaja, ya que el costo de construir la base, incluso con sus propias manos, es aproximadamente un tercio del costo de todo el edificio.
• Disponibilidad de materiales. Dado que el sistema de techo consiste principalmente en madera, material barato que se cosecha y se vende en todas partes en el centro de Rusia, por lo que la distancia desde la tienda hasta el sitio de construcción es mínima. El precio de la construcción es aceptable para cualquier presupuesto.
• Fácil instalación. Por lo general, el salario de los maestros de techos profesionales es el 50% del costo de la construcción del techo. Por lo tanto, un diseño de este tipo con un sistema de armadura elemental permite minimizar los costos al negarse a contratar trabajadores de terceros y montar las vigas de un techo de cobertizo con sus propias manos.

A pesar de las ventajas obvias, uno no puede dejar de mencionar las deficiencias de este tipo de techo:

•  Baja eficiencia energética. Debido a que el espacio de aire del techo inclinado, que sirve como capa de aislamiento térmico natural, es inferior a la misma distancia que el techo de doble pendiente, no es suficiente para evitar la pérdida de calor. El techo está fabricado con materiales de alta conductividad térmica, por lo que en verano hace mucho calor, se enfría en invierno y transfiere calor o frío a las habitaciones con techo. Para eliminar esta deficiencia, es necesario organizar el aislamiento y la ventilación más exhaustivos del local con sus propias manos.
• La incapacidad para equipar el ático. Para algunos propietarios, es necesario un ático, pero es difícil equiparlo bajo un techo de un solo lado. Pero en la superficie de la pendiente con una pequeña pendiente es conveniente colocar baterías solares, tanques para calentar el agua e incluso una pequeña plataforma para relajarse y tomar el sol.
• La formación de nieve se desplaza y la nieve se desplaza. Este problema es relevante para los edificios agrícolas adyacentes al edificio residencial principal. La nieve se desliza por las pendientes más empinadas del techo de la casa y permanece en el garaje poco profundo. Sin embargo, si realiza los cálculos correctamente, elija el material adecuado, esta desventaja no preocupará a los propietarios.

Sistema de construcción truss

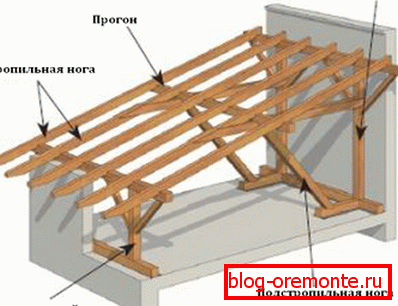

Sistema de techo de un solo cobertizo не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

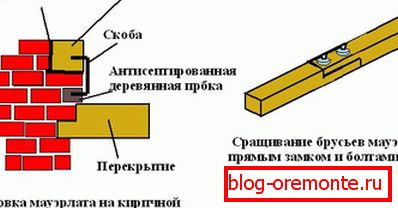

1. Mauerlat La base fuerte y maciza hecha de una barra con una sección de 150х150 mm. Mauerlat se sujeta a la parte superior de las paredes para que tome el peso del techo sobre sí mismo y lo redirige a la base. No se instala solo en las casas de troncos y madera, en las que Mauerlata realiza las tareas de la corona superior de la casa de troncos. En estructuras de ladrillo o limo de silicato de gas, el encofrado se establece a lo largo del borde superior de la pared y se vierte una regla de hormigón.
2.  Piernas de balsa. Las vigas son barras de sección de madera lisas y duraderas de 50x150 mm o 100x150 mm. Se apoyan en las paredes, formando la geometría de las pendientes. El paso entre dos patas de armadura se elige entre 60 y 120 cm. Es necesario tener en cuenta que un paso demasiado raro y demasiado frecuente es indeseable: si la viga es demasiado grande, el diseño será demasiado pesado, si no lo suficiente, no sostendrá el peso del material del techo. Las vigas definen el cálculo de ingeniería.
3. Puntal También se llama soporte adicional del elemento de pata subrafter. Se aleja del soporte en ángulo, apoyando la parte media de la viga, evitando su desviación. Los puntales también son de madera, tablas con una sección de 50x150 mm.
4. Estante Un soporte vertical, que en un lado se apoya en la partición de apoyo, mientras que el otro apoya la pata de la viga, transfiriendo su peso a la base del edificio. El paso entre los bastidores debe ser de 1,2 a 1,5 m, la mayor distancia no proporciona un soporte adecuado.
5. Acostado Están hechos del mismo material que el mauerlat, realiza las mismas funciones que solo la diferencia, que se instala en las paredes internas de soporte.
6. Revolver Una tabla colocada horizontalmente que aprieta dos pilares para evitar que se extiendan.
7. Filly Se utiliza si la longitud de las patas de la armadura no es suficiente para construir un alero de techo. Estos son tableros de sección más pequeña, con la ayuda de los cuales se extienden las vigas. La distancia desde las gradas hasta el final de la potranca debe ser de al menos 40 cm.

Tipos de sistemas de techo.

Dependiendo del diseño de la estructura, se utilizan varios tipos de sistemas de armadura para la instalación de techos de una cara, los más adecuados a las condiciones especificadas:

•  Indignante La peculiaridad radica en el hecho de que las vigas suspendidas se montan solo en construcciones con soportes internos para rodamientos. Es relevante para la construcción de sus ladrillos o bloques, pero si una casa de troncos o de madera se convierte en una partición con un muro de apoyo en el interior, entonces es adecuada para ello. El esquema sobresaliente incluye elementos de soporte adicionales: bastidores, correas, contracciones, almohadillas dobladas y puntales. Cuanto mayor sea el área y el peso del techo de un solo paso, más partes auxiliares. Por lo tanto, es posible bloquear la construcción, la distancia entre las paredes en que es más de 12 m, si hay dos soportes de rodamiento en su interior.



• Deslizante Utiliza vigas correderas en la construcción de los edificios de registro y registro de registro. Los constructores experimentados dicen que los edificios de madera se encogen durante los primeros 5 a 6 años después del montaje, en el primer año de operación, pierde hasta un 15% de la altura. Por lo tanto, si los equipa con un techo con un soporte rígido, el techo se torcerá, con el tiempo tendrá que ser rehecho. Sin embargo, las vigas deslizantes en la parte inferior tienen sujetadores del tipo deslizante, por lo tanto, cuando una caseta de troncos se asienta, el techo no se deforma sino que se ajusta.

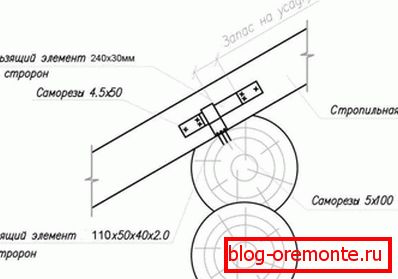

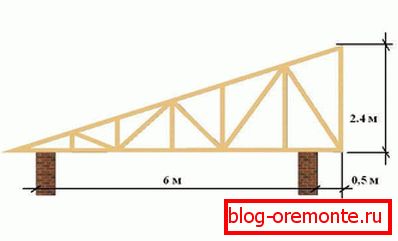

• Colgando Este sistema de techo no se basa en particiones internas, solo se utilizan paredes externas. Muy a menudo, para una construcción de este tipo, se construye un marco de edificio con las mismas paredes en altura. Con el fin de establecer la pendiente de la pendiente utilizando un bastidor de madera. Las vigas de viga son dispositivos que consisten en un soporte, apriete, vigas y, si es necesario, puntales que se ensamblan en el suelo. Se ven como un triángulo rectángulo, en el que la hipotenusa es la viga, la pata pequeña es el puntal y la grande es la inhalación. Para instalar los trusses, se construye un piso temporal en las vigas del piso, capaz de soportar el peso del trabajador y del truss. Adecuado si la distancia entre las paredes no supera los 4,5 metros.

Opciones de diseño

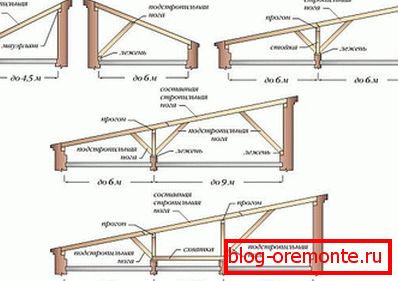

Para entender qué elementos debe tener el sistema de vigas de su techo inclinado, cuál debe ser el paso entre ellos, debe medir la longitud y el ancho del edificio y determinar la distancia entre las paredes de soporte. Si Dina instalaciones:

• 4, 5 metros y menos. Si la distancia entre las particiones es pequeña, puede elegir la opción más simple, que consiste en Mauerlat firmemente fijo y patas de viga. La instalación no causa dificultades importantes, se puede hacer a mano. Este método se utiliza para dependencias a pequeña escala: garajes, cobertizos, baños en la calle.
• 4.5-6 m. Si la distancia excede los valores recomendados, las vigas de seis metros que no tienen soporte en la partición interna se hundirán bajo su propio peso. Por lo tanto, el sistema de armadura debe reforzarse con puntales que descansan en el piso montado en la viga del piso.
• Hasta 12 m. Si la longitud del techo supera los 12 metros, instale al menos un bastidor en el que descansan los puntales. El paso entre las vigas y las estanterías no debe exceder de 1.2-1.5 m.
• Hasta 16 m. Para estructuras, la distancia entre las paredes en que excede 16 m, es necesario instalar al menos dos bastidores, sujetados con una malla, de puntales multidireccionales. Este sistema de vigas se usa muy raramente, es adecuado para organizar grandes cobertizos para el mantenimiento de ganado o almacenes.

Debe entenderse que cuanto más grande es el edificio, más complejo es el sistema de armadura que requiere, más pequeño es el paso entre las vigas. Dado que la longitud estándar de la madera aserrada es de 6 metros, las estructuras cuyo ancho exceda de 4.5 requieren la fabricación de patas de armadura compuestas que consisten en una o dos tablas conectadas por solape de 50 cm.

Redacción

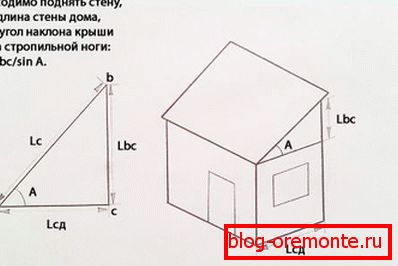

Por lo tanto, un techo de un solo lado tiene la forma de un triángulo, algunos de los cuales son conocidos por nosotros, el resto se puede calcular mediante fórmulas trigonométricas conocidas por todos en la escuela. Supongamos que la hipotenusa es una pata de truss, la denotamos por Lc. Luego, el segmento Lbc es la pata, la altura de la pared desde las vigas del piso hasta la cresta. Por lo tanto, Lcd es el ancho de la casa, A es la pendiente de la pendiente (seleccionada o calculada). Ahora todo depende de qué lados conocemos:

• Si se da el ancho de la casa y la altura de la pared desde el techo hasta la cresta, entonces calculamos el ángulo de la pendiente utilizando la calculadora: tgA = Lbc / Lcd;
• Si el ángulo de la pendiente y el ancho de la estructura son conocidos, entonces calculamos la altura de la elevación de la pared: Lbc = tgA * Lcd;
• Cuando se determina el ancho del edificio y el ángulo de inclinación de las pendientes, se puede calcular la longitud del pie de viga: Lc = Lcd / cosA.

Una vez realizados los cálculos, se dibuja un esquema en el que se aplican las dimensiones obtenidas. El dibujo simplificado también refleja el paso entre las vigas.

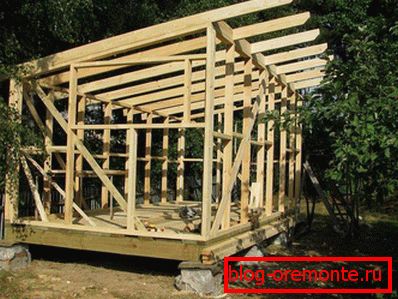

Construir un sistema de celosía

Como la secuencia de trabajo depende del tipo de sistema de armadura, analicemos cómo construir un techo de cobertizo para un garaje con un ancho de 4,5 m con sus propias manos.

1. Después de erigir paredes de hastial, que tienen el extremo en forma de triángulo rectángulo, las particiones en las que se apoyará la pendiente se impermeabilizarán antes de instalar la placa de alimentación. Para este propósito, se utiliza un ruberoide doblado dos o tres veces o una película especial.
2. Se monta un cinturón reforzado en la pared: se está instalando encofrado, se está instalando refuerzo y se vierte hormigón viscoso. Orificios prefabricados para el montaje de mauerlat. Antes de fijar la barra de soporte, se trata con una composición bioprotectora contra incendios. Fije la placa de potencia con los pernos de anclaje.



3. Luego preparar las vigas. Las tablas compradas se cortan con sus propias manos, teniendo en cuenta que la pata de la viga debe formar un alero de 40-50 cm en ambos lados. Una de las vigas levante y marque el lugar para los amarres debajo de la placa de alimentación. Las piernas restantes se hacen de acuerdo con este patrón.
4. Colocaron las vigas trasera y delantera con sus propias manos, estirando la línea de pesca entre ellas, a lo largo de la cual se colocan y nivelan las restantes patas de la viga. Óptimamente, si el paso entre ellos es de 50-80 cm.



5. Esto es seguido por el dispositivo obreshetki, sólido o enrejado. Solid es adecuado para tipos de techos blandos y está hecho de madera contrachapada. La celosía consiste en tablas sin bordes, montadas perpendiculares a las vigas, utilizadas para pisos de metal y láminas de metal perfiladas. El paso entre los elementos del listón depende del peso del material del techo.
