Sistema de techo de vigas de bricolaje - dispositivo e

El techo, construido correctamente y ensamblado de acuerdo con la tecnología, sirve como una barrera para evitar que el aire frío y la humedad entren en la casa. Desde el exterior, a simple vista, solo vemos una pequeña parte de la estructura: el techo. Pero el marco del techo, que es el componente más importante, realiza las funciones básicas de soporte y asume los efectos de las cargas de viento y nieve.

Para que no se deforme como resultado de la operación, es necesario calcular correctamente el tamaño de la sección transversal de sus elementos y determinar la distancia entre ellos, teniendo en cuenta el peso del material del techo, la pendiente y las condiciones climáticas. En este artículo le diremos qué es el sistema de vigas de un tejado a dos aguas de una casa, en qué consiste, cómo está diseñado y ensamblado a mano.

¿Qué es un sistema de truss?

El sistema de vigas para un techo a dos aguas de una casa es un sistema de elementos de apoyo interconectados, que juntos forman el marco de la estructura. Está hecho de madera o metal de acuerdo con el cálculo de las cargas que los afectarán durante la operación. El marco del techo del techo realiza las siguientes funciones:

1. Da a los techos la pendiente necesaria. La forma tradicional en forma de un rectángulo equilátero de un techo inclinado se une mediante el marco de la viga, que forma la pendiente entre la base del techo y su canto. La superficie en ángulo permite que la nieve y el agua se deslicen libremente desde la rampa.
2. Distribuye la carga sobre el peso de la tarta de techo. El peso de la tarta de techo, teniendo en cuenta la carga de nieve, puede alcanzar hasta 500 kg / m2, por lo que el techo de doble pendiente está sujeto a cargas intensas, especialmente en invierno. Las vigas del techo a dos aguas distribuyen uniformemente el peso que se encuentra sobre ellas y luego transfieren la carga a las paredes de soporte y los cimientos de la casa.
3. Sirve de base para la fijación de material de aislamiento térmico y techos. El marco del techo del techo sirve como una especie de esqueleto de la estructura alrededor de la cual se construye su "cuerpo". El aislamiento térmico debe instalarse entre las patas de la viga, y una cubierta de techo que protege contra la penetración de humedad está fijada en el listón.

Tenga en cuenta que el diseño del sistema de techo de celosía de un techo inclinado es bastante complicado para el diseño y el montaje, especialmente si el maestro carece de experiencia. Después de todo, para poder soportar cargas intensas, es necesario calcular correctamente la sección de las vigas y el paso de las vigas, teniendo en cuenta la pendiente y la longitud de las pendientes, el material del techo usado, y también para hacer un dibujo en el que se realizará el montaje.

Vistas

Los sistemas de vigas difieren en muchos factores, su composición depende de la disposición de una casa de madera o de ladrillos, el peso total de la tarta de techo, el material del que está hecho el marco y el tipo de cubierta de techo. Una característica importante del diseño es su capacidad de carga, que determina cuánto peso pueden soportar sin deformación. Los rasgos característicos distinguen los siguientes tipos de sistemas de techo:

• Наклонная. El marco de la viga del tipo de nylon se llama el marco, cuyas vigas tienen 2 puntos de apoyo. El extremo superior del pie descansa sobre la viga de cumbrera montada en pilares verticales fijados a la pared interior. Y el extremo inferior está instalado en el mauerlat. El montaje de un sistema de armazones de tipo de techo inclinado en un techo inclinado solo es posible si hay al menos 1 partición o columna de soporte de carga dentro de la casa. Este diseño a menudo se denomina sin empuje, porque el segundo punto de soporte de las armaduras compensa la carga que se deshace en las paredes del marco. Las patas de balsa del tipo de casco experimentan solo flexión, que puede ser eliminada por varios puntales. El sistema de vigas suspendidas permite bloquear casas de hasta 14 metros de ancho.
• Colgando. Un sistema de truss colgante se distingue por el hecho de que sus vigas están soportadas solo por el extremo inferior del riel de alimentación montado en los muros de carga externos. El extremo superior de las patas de armadura de este diseño no se basa en nada, sino que cuelga en el aire, por así decirlo, debido a que existen 2 tipos de carga: flexión y flexión. La carga de rotura de tal disposición de los elementos en las paredes exteriores es tan grande que tiene que ser compensada con la ayuda de numerosos pernos y amarres, debido a que los pares de vigas están unidos entre sí. . Se cree que la complejidad del esquema de montaje de las vigas colgantes es mucho mayor. El sistema de armadura de un techo de doble pendiente se ensambla con sus propias manos sin dificultad, si calcula correctamente el paso de las vigas, es decir, la distancia entre las vigas y el tamaño de su sección.

Es importante El bastidor de techo deslizante es otro tipo de bastidor, que se distingue por el hecho de que las patas de armadura se montan en la placa de alimentación, no utilizando un accesorio rígido, sino un soporte móvil. La sujeción deslizante permite que el techo cambie las dimensiones en el curso de la contracción de una casa de madera dentro del rango de reserva de energía.

Composicion

La estructura del sistema de techo de un techo de doble pendiente de cualquiera de los tipos enumerados es una combinación de elementos auxiliares y de apoyo. Distribuyen uniformemente el peso del pastel de techo y también compensan las cargas de rotura y flexión que ocurren entre ellos.

La sección, la longitud y el paso de las vigas se determinan mediante el cálculo de ingeniería, teniendo en cuenta el peso de la empanada de techo, las condiciones climáticas en la región de construcción, así como la pendiente de la estructura. La estructura del marco de viga de un techo de doble inclinación generalmente consiste en los siguientes elementos:

1. Recompensa. Madera de Mauerlatny asentada en las paredes exteriores de la casa, en la que se elevan las cubiertas de los techos. Sirve para suavizar la presión sobre los soportes y para distribuir uniformemente la carga sobre el peso del pastel de techo. Está hecho de madera duradera con una sección de 150x150 mm o 200x200 mm y se sujeta a la correa superior de las paredes mediante pernos de anclaje o largos pernos metálicos.
2. Acostado. Este es un análogo del mauerlat, solo que está instalado en los muros de carga internos, y en él es necesario exponer una resistencia vertical para la instalación de una viga de cumbrera.
3. Patas de balsa. Este término se refiere a los elementos del marco, que están hechos de tablas con una sección transversal de 150-40 mm y colocados en ángulo con respecto a la base del techo, formando el ángulo de inclinación de la pendiente. La forma de hacer la distancia entre las vigas, su longitud y grosor se determina mediante el cálculo, teniendo en cuenta las cargas acumuladas a las que están sometidas durante la operación.
4. Apretar. El ajuste se denomina vigas, que se colocan horizontalmente y conectan las patas de un par de truss entre sí para reducir la carga de corte en las paredes externas de la estructura. El perno es un puff situado debajo de la cresta misma de la estructura.
5. Bastidores. El bastidor se llama barra vertical y se coloca en un tronco para soportar la viga de cumbrera. Determinar qué distancia debe haber entre las publicaciones es simple, ya que repite el paso de la viga.
6. Подкосы. Los puntales dispuestos diagonalmente que soportan las patas de la viga en el medio o en la parte inferior, evitando que se doblen, se llaman tirantes.

Tenga en cuenta que para determinar cómo organizar adecuadamente los elementos del sistema de truss, solo puede calcular las cargas temporales y permanentes a las que estarán sujetos durante la operación. El cálculo del peso total de la empanada para techos ayuda a determinar la distancia correcta entre las vigas, para calcular su longitud y el espesor requerido.

Calculo

El cálculo del sistema de techo de un techo de doble pendiente se basa en el hecho de que en la dimensión frontal tiene la forma de un triángulo equilátero, cuyos lados se pueden calcular fácilmente mediante fórmulas trigonométricas simples. Estos cálculos simples ayudan a determinar la distancia óptima entre las vigas, su grosor y longitud. El cálculo del diseño se realiza en la siguiente secuencia:

• Determinar el diseño y la pendiente del techo. Hay varias formas de elegir el tipo y la desviación de la estructura del techo. Este parámetro depende de las condiciones climáticas y las características operativas del material de techo seleccionado.
• Determine la carga total sobre la estructura. Para hacer esto, agregue cargas constantes (el peso de la cubierta del techo, el peso del marco, el aislamiento térmico y los pisos) con cargas temporales (carga de nieve, carga del viento), multiplique por un factor de corrección teniendo en cuenta las pendientes de las pendientes, y luego agregue a esta cifra un 10-15% para El marco tenía cierto margen de seguridad.
• Calcular la longitud de los pies de armadura. Para hacer esto, use el teorema de Pitágoras, porque la armadura del techo es un triángulo equilátero. Resulta que el cuadrado de la longitud del pie de armadura es igual a la suma de los cuadrados de la altura de la sangre y la mitad de la longitud de la base. Sabiendo cómo calcular la longitud de las vigas, puede calcular la altura de la cresta.

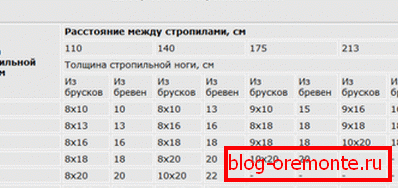

• Determinar la sección transversal de los elementos. La sección transversal óptima de los elementos se elige de acuerdo con las tablas de acuerdo con la longitud de las patas de viga y la distancia entre ellas. Cuanto más son estos indicadores, más gruesa debería ser la viga.

Recuerde que antes de calcular las vigas en el techo, debe decidir los parámetros de diseño básicos. En particular, es necesario conocer exactamente la altura de la cresta y la pendiente del techo, así como las dimensiones de la habitación a cubrir. El resultado del cálculo de los elementos del techo debe ser un diagrama detallado del sistema de armazones, que refleje sus dimensiones y los ángulos entre ellos.

Tecnologia de montaje

Antes de instalar el marco del techo, debe calcular los parámetros de sus elementos, basándose en el cálculo de la carga total en la estructura, y crear un dibujo detallado que refleje sus resultados.

Al tener delante un esquema de esqueleto, es mucho más fácil instalar un sistema de techo de truss de una manera de alta calidad. La tecnología de montaje de la estructura implica la siguiente secuencia:

1. En primer lugar, en el cinturón superior de las paredes exteriores, en el que se apoyarán las pendientes, coloque el mauerlat, y en las particiones internas, si el sistema es de nylon, se monta la plataforma. Estos elementos deben fijarse firmemente con pernos de anclaje o pernos.
2. Luego realizar las vigas de montaje. Se fijan con la ayuda de clavos al mauerlat, y también se conectan entre sí con la ayuda de un revestimiento de metal. Vale la pena recordar que en las vigas se emborracharon bajo un haz de hierro, y no al revés. Primero, se instalan las vigas que se ubican en el borde para establecer el nivel a lo largo del cual se alinearán los pares restantes.
3. Después de instalar las vigas, debe colocar elementos de soporte auxiliares que los respalden: puntales, sujetadores, peleas. Para fijar de manera más confiable el perno, su extremo está hecho con una protuberancia en la mitad del grosor de la viga y la dobla a la viga, fijándola con clavos en varios lugares.
4. En la parte superior de las patas de la viga, fije la caja, que es un material de techo fijo. El material y la inclinación del listón se elegirán de acuerdo con las características del material del techo y la pendiente del techo.

Recuerde que un sistema de armadura bien diseñado y bien ensamblado es una garantía de durabilidad, confiabilidad y durabilidad de un techo de doble pendiente. Por lo tanto, no descuide la ayuda de techadores y diseñadores profesionales para crear un proyecto de estructura de techo para su hogar.
