Sistema de techo articulado - construcción y planos.

El sistema de vigas es una combinación de todos los elementos de soporte que forman el esqueleto en el que se encuentra el pastel de techo. La capacidad del techo para soportar cargas de viento y nieve y para proteger el interior del agua y el frío depende de la resistencia y confiabilidad de esta base. Para no recurrir a los costosos servicios de las empresas que realizan trabajos de techado profesionalmente, le diremos en qué consiste el sistema de techo de un techo de cuatro pasos, qué materiales se requieren para su fabricación y cómo ensamblarlos.

Tipos de techos a cuatro aguas.

El nombre "chetyrehskatnaya" combina varios tipos de techos, que consta de cuatro planos, pendientes:

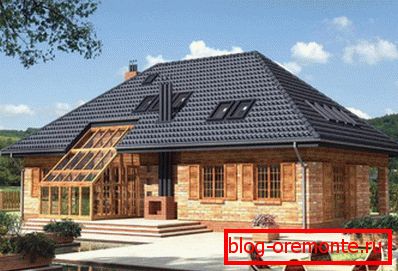

• Cadera Su diseño incluye cuatro pendientes de dos formas geométricas: dos de ellas en forma de trapecio, dos son triangulares. Pendientes triangulares reemplazan los frontones de la estructura. Por un lado, esto es un plus, ya que es posible ahorrar en material para las paredes, y por otro lado, un menos, porque la falta de frontones no permite montar ventanas verticales comunes.



• Canaleta holandesa. De hecho, se conoce como tipos dvuhskatnymi de techos, luego a la pendiente. En la confusión de los techadores entrar en las pendientes de la cara truncada, las caderas. No reemplazan el frontón, sino que lo modifican a una forma trapezoidal. El techo holandés se ve muy original y es ideal para construir en áreas ventosas debido al efecto reducido de la resistencia al viento.

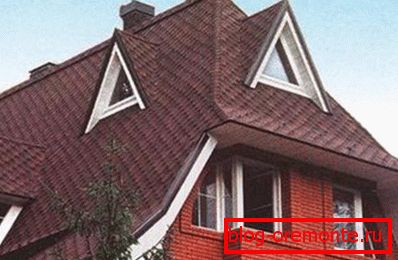

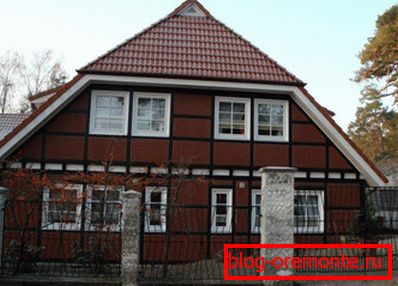

• Danés medio endurecido. Las caderas de este tipo de techo no cortan la parte superior del hastial, sino la parte inferior, formando una pendiente de la longitud habitual. Y debajo de la cresta con una construcción de este tipo, queda un pequeño frontón en forma de triángulo que, sin embargo, permite ahorrar en ventanas de buhardilla y organizar una iluminación vertical más accesible.





• Tienda de campaña El techo de la cadera se utiliza para edificios que tienen una forma cuadrada. Se compone de cuatro patines, que son triángulos isósceles y convergen en un punto, sin formar un patín.

A pesar de las diferencias externas, los sistemas de vigas del techo de cuatro pendientes forman los mismos elementos, guiados por las mismas reglas.

Tipos de sistemas de techo.

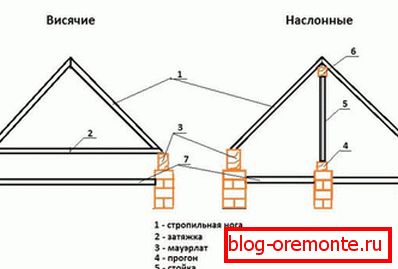

El sistema de techo de viga del tipo de cuatro cabinas adquiere una apariencia diferente, según las condiciones iniciales: el área de la casa que se va a cubrir y el diseño interno. Hay tres tipos:

1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Sistema de barandilla colgante четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.



2. Indignante Se instaló en casas, en el medio o en los lados de las cuales hay paredes internas que soportan carga. En este caso, el sistema de vigas no solo es compatible con paredes externas sino también internas. El sistema de armadura reforzado con viga es más confiable y equilibrado, es más fácil y más económico de montar.



3. Combinados Consta de elementos de naslonnogo y sistema de cercha colgante. Se usa si no es una pared interna, pero se usan columnas o pilares como soporte adicional. Luego, las vigas colgantes se alternan con las nased, formando un diseño calado con vigas de piso abiertas.

Un tipo de sistema de techo es adecuado para una casa en particular, determinado durante el período de diseño, haciendo cálculos y dibujando planos.

Cálculo de taludes y pendiente de la cresta.

La redacción del sistema de techo del techo de cuatro pendientes comienza con los cálculos que determinan la geometría de la estructura futura:

• Cálculo de rampas de pendiente. Los diseñadores profesionales realizan un cálculo basado en fórmulas trigonométricas que calculan la pendiente de la pendiente a través del coseno de un triángulo con una base dada igual al ancho de la casa. Pero los constructores novatos pueden usar tablas de referencia que proporcionan valores de pendiente recomendados para zonas de varias cargas de viento y nieve, y diversos materiales para techos. Entre estos factores se determina la limitación, que será óptima para esta construcción. Tenga en cuenta que el ángulo de inclinación del gato en el rango de 45-55 grados es adecuado para la mayoría de los proyectos. Sin embargo, cuanto más empinado, más materiales se gastan durante la construcción.



• Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Techo a cuatro aguas имеет коньковый узел, так как все стропила сходятся в одной точке.

Facilitar el proceso de diseño de un sistema de truss chetyrekhskatnoy techo puede programas informáticos especiales, calculadoras, que solo requiere ingresar los datos de origen: el tamaño de la casa, el número de rampas.

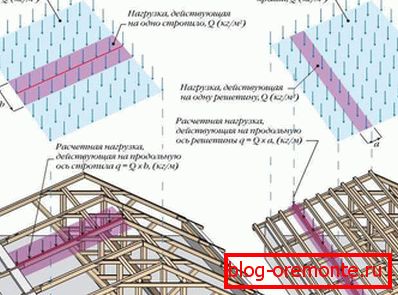

Cálculo de carga

La siguiente etapa de diseño: determinar la composición de los elementos del sistema de truss y su sección. Para ello, realice el cálculo de las cargas, que está sujeto a un diseño de cuatro lados. Se dividen en tres tipos:

• Permanente Su techo de cadera está experimentando todo el tiempo. En este tipo, incluya el peso de la tarta para techos, el sistema de vigas, el piso del ático, si planea usar el ático como espacio vital. No olvide que el sistema de drenaje de los escurridores de nieve es también una carga adicional que soporta el techo.



• Temporal La estructura no está constantemente sujeta a la acción de estas cargas, pero solo de vez en cuando, en los períodos restantes es mínima. Estamos hablando de nieve y carga de viento, el peso del agua descongelada y pluvial, la masa de una persona que realiza reparaciones y mantenimiento del techo.



• Especiales Este artículo es relevante para los residentes de áreas con mayor peligro sísmico o de huracanes. El techo de cuatro pendientes está diseñado con respecto a posibles cargas extremas para asegurar a las personas debajo de él.

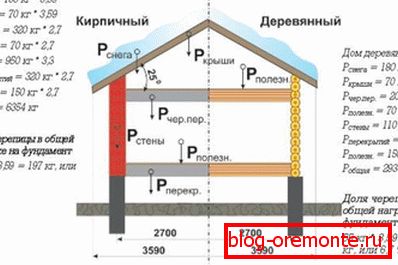

Al resumir los valores de todas las cargas, determinan el total, que, dependiendo del material de techado utilizado, puede alcanzar 180-250 kg por metro cuadrado. Basándose en esta figura, determine el número de elementos del sistema de truss y su sección, refiriéndose a la tabla de referencia. Los sistemas más complejos son más convenientes para calcular en programas especiales, cuyo resultado es un diagrama ya hecho de un sistema de armadura de un techo de tipo de cuatro rollos.

Elementos principales

El sistema de techo de viga consta de una pluralidad de componentes, obligatorios y auxiliares:

1. Mauerlat Una sección de viga de 100x100 mm o 150x150 mm, distribuyendo uniformemente la carga alrededor del perímetro de los muros de carga. La diferencia entre el techo de cuatro lados es que se requieren cuatro placas de alimentación para su instalación, y no dos, como para un techo de dos lados.
2. Acostado Una barra que sirve de soporte para los pilares, que se utiliza en un sistema de cercha inclinada. Él, como Mauerlat, distribuye el peso del techo, pero está ubicado en el muro de apoyo interior.

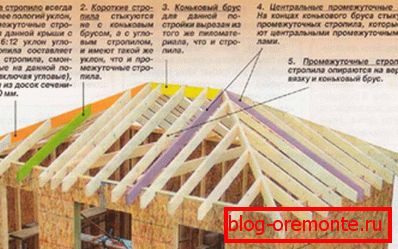

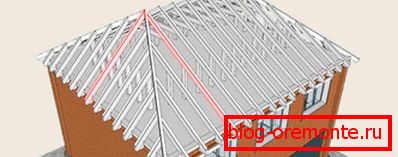

3. Piernas de balsa. Elementos de tableros con una sección de 50x150 mm o 100x150 mm, que llevan la empanada de techo y establecen la geometría de las rampas. En la construcción de techos de cuatro inclinaciones se utilizan vigas comunes, listones y pisos. Las partes privadas están dispuestas en pares a lo largo de la viga de la cresta, formando pendientes trapezoidales. Malvados, desde la cresta hasta las dos esquinas de la casa, forman las pendientes triangulares finales. Y las vigas de viga están basadas en la parte superior de los listones y tienen diferentes longitudes.
4. Cresta ejecutar Madera, basada en bastidores verticales, a la que se adjuntan las vigas. Este es el punto más alto del techo.
5. Bastidores. Puntales verticales que se posan en el suelo. Apoyan la viga de cumbrera o la mitad de la pata de armadura.
6. Los puntales. Barras, que se colocan en ángulo con las patas de la viga para evitar que se doblen.
7. Apretar y atornillar. Puentes horizontales de madera o metal, que conectan pares de patas de viga y reducen la carga explosiva en las paredes. El perno se instala en la parte superior de la viga, en el apriete en la parte inferior, a menudo utilizando como vigas de piso.
8. Granjas de Sprengel. Sprengel - elevador vertical para vigas cosidas. Si no hay nada que apoye contra él, ajuste la tensión entre los dos lados adyacentes de la casa y use las esquinas de metal para sujetar la cizalla.
9. Cajón La base para el pavimento de material para techos. Si las tablas se clavan sin huecos, el diseño del listón se llama sólido. Y si las tablas se alternan con una pequeña holgura - celosía. El esquema de revestimiento depende del tipo de material del techo.
10. Techo voladizo Parte de la viga, que es de 40-50 cm a favor del perímetro de la casa, protegiéndola de la humedad.

Construir un sistema de celosía

Con un dibujo del sistema de truss en mano, puede comenzar el trabajo de ensamblaje. Dado que la madera natural se utiliza principalmente como material, no será superfluo tratarla con un antiséptico de penetración profunda para proteger contra la humedad y las bacterias. Los maestros de tejado se basan en una serie de características que deben tenerse en cuenta al instalar el sistema de armadura de un tejado a cuatro aguas:

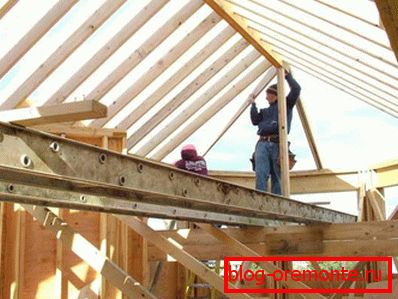

• Es difícil incluso para un trabajador con mucha experiencia llevar a cabo trabajos de montaje del techo solo debido a la gran longitud y el peso de las patas y pilares de la armadura.



• Dado que algunos elementos del sistema de armazones son largos, en particular las vigas diagonales, la madera aserrada de tamaño estándar no es adecuada para su fabricación. Este problema se resuelve con la ayuda de armazones compuestos de dos o incluso tres partes.



• Si las longitudes de las vigas no son suficientes para formar el alero, se colocan en su lugar por bandas de tablas de sección más pequeña.

Un sistema de armadura bien calculado y bien ensamblado es la base del funcionamiento a largo plazo del techo de cuatro pendientes, que se convertirá en una protección confiable contra la intemperie, independientemente de si se trata de un techo de carpa o una cadera.
