Relleno de techo - dimensiones e instalación del dispositivo

El techo de una vivienda tiene un dispositivo técnicamente complejo en el que cada elemento de la estructura cumple su función y función asignada. El cumplimiento de la instalación de la tecnología del techo depende de su fiabilidad, vida útil y capacidad de transporte. Incluso elementos tan insignificantes como una cornisa afectan la funcionalidad de la estructura.

En nuestra área, que es famosa por su gran carga de nieve en el invierno, un ancho saliente en el techo es una necesidad urgente para garantizar el funcionamiento seguro de la casa. Sin embargo, la longitud de las vigas no siempre permite la formación de un saliente ancho, por lo tanto, se utilizan filetes para su dispositivo. En este artículo hablaremos sobre el diseño y las funciones de estos elementos.

Techos aleros y sus funciones.

El techo de cornisa se llama parte inferior del alero, que se extiende más allá de las paredes exteriores de la estructura. Se forma aumentando la longitud de las patas de armadura del bastidor del techo en 30-100 cm, desde arriba, como el resto de la rampa, se cubre con material impermeabilizante y, desde la parte inferior, se sutura con sofitos, revestimientos o tablas. El alero en la estructura del techo realiza las siguientes funciones:

1. Protege la superficie exterior de las paredes y su decoración de la humedad atmosférica durante las fuertes lluvias, las nevadas y la nieve intensa se derriten en la primavera. Debido a esto, la apariencia y la integridad del revestimiento se mantienen por mucho más tiempo.
2. Evita que el agua entre en el marco del techo. El dobladillo de los aleros protege de las gotas que rebotan del techo durante las lluvias inclinadas, pero al mismo tiempo no impide la ventilación del espacio bajo el techo.
3. Dale al techo un aspecto acabado y pulcro. El dobladillo de los aleros cierra el desagradable "lado equivocado" de la pendiente del techo.
4. Protege las ventanas de la penetración de la luz solar directa, que a menudo es una molestia en los días calurosos de verano.

Tenga en cuenta que en Rusia central, los constructores experimentados recomiendan construir techos con aleros con un ancho de al menos 40-50 cm para proteger el área ciega del edificio de la erosión causada por la lluvia y derretir el agua que fluye desde la pendiente.

¿Cómo se forma la cornisa?

Aleros de techo ancho: un compromiso de operación segura y un mantenimiento más conveniente del edificio. Se forma al aumentar la longitud de la pendiente del techo en 40-50 cm. Existen 2 tecnologías para montar la cornisa:

• Debido al uso de vigas de mayor longitud. La forma más fácil de formar un alero ancho que sobresale es usarlo para la instalación de las patas de viga del marco de viga, que son 40-50 cm más largas que la pendiente. Sin embargo, esta opción tiene un inconveniente: el marco es bastante masivo y costoso. Además, si la pendiente del techo tiene una longitud de más de 6 metros, resulta bastante problemático encontrar madera, cuyas dimensiones le permiten formar una cornisa más o menos decente.
• A través de la instalación de fillies. Para formar un voladizo de la longitud requerida, está de moda utilizar fillies. La estructura del techo es necesaria para aumentar la longitud de las vigas, mientras que no pesa innecesariamente el marco. Se unen al final del pie de armadura para aumentar la longitud de la rampa. Los potros pueden extender la cornisa a cualquier longitud, mientras que esta tecnología es más barata, ya que se utilizan tableros de sección más pequeña, que son baratos.

Es importante Los maestros de techos profesionales recomiendan usar rellenos para formar la cornisa, ya que a menudo es más barato. Además, es más conveniente en términos de instalación, ya que no es necesario levantar y mover vigas de gran peso y longitud a lo largo del techo.

Dispositivo

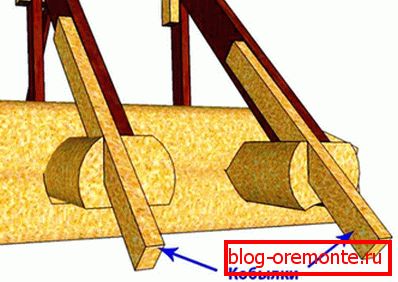

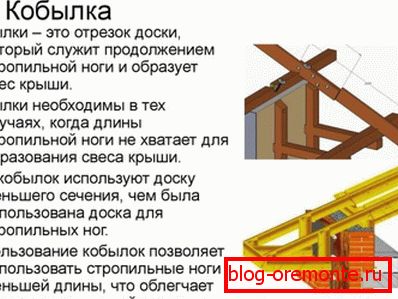

Rellenos: barras o tablas con una sección transversal de 50x100 mm, que se utilizan para extender las patas de las vigas del bastidor del techo, necesarias para la formación del alero sobresaliente. Son más baratos, más fáciles y más fáciles de instalar que las patas de armadura alargadas, para la fabricación de las cuales se utilizan tablas de mayor espesor. Las ventajas de una solución tan constructiva son:

• Bajo peso La cubierta del techo tiene una sección transversal más pequeña, ya que una carga más pequeña cae sobre el riel de la cortina del techo. Debido a esto, se reduce el peso total del armazón de la armadura del techo, se descargan los cimientos y los muros de apoyo de la estructura.
• Costo favorable. Es mucho más barato colocar las vigas en la longitud requerida con la ayuda de potras que usar patas de viga de mayor longitud, ya que el precio de la madera aserrada depende directamente de su longitud. Y los tableros con una longitud de más de 6 metros generalmente se consideran no estándar, por lo que rara vez se encuentran y son muy costosos.
• Fácil instalación. La elevación a la altura del techo de las patas de la viga y, por lo tanto, representa una cierta dificultad, el movimiento de los elementos del bastidor de gran tamaño y peso generalmente puede resultar en un problema global que no se puede resolver sin un equipo de construcción especial. Por lo tanto, es mucho más conveniente aumentar la longitud de las vigas por relleno.
• Estética. Los rellenos para el techo pueden actuar no solo como un elemento funcional, sino también como decoración. Las potras talladas, características de la arquitectura tradicional rusa, ayudan a formar una cornisa bastante ancha, mientras que al mismo tiempo son la decoración de una casa de madera.

Tenga en cuenta que es bastante difícil cortar con precisión el mauerlat y luego alinear con precisión la longitud de las patas del truss que están más allá de las paredes exteriores. Los artesanos experimentados creen que en términos de tecnología de montaje, las potras son una opción más simple pero funcional.

Tecnologia de montaje

Cuando se utiliza una potra para alargar un pie de armadura, el techo se levanta primero en la secuencia habitual. Los cambios en la tecnología de instalación comienzan después de la instalación de vigas. Para formar una cornisa de madera aserrada con una sección de 50x100 mm, se cortan barras, cuya longitud es el ancho deseado del voladizo más 35-50 cm necesarios para fijar el elemento. Para la fijación de potras, se utilizan clavos ordinarios o perfectos, lo que garantiza una adhesión óptima entre los elementos del marco. La instalación se realiza en la siguiente secuencia:

1. Una vez completado, instale las patas de armadura del marco y recorte la cantidad necesaria de empastes, cuya longitud le permitirá formar una cornisa bastante ancha. El número de fillies corresponde al número de vigas.
2. Luego procede a montar las potras de las extremidades extremas. Se superponen entre 35 y 50 cm, mientras que entre el mini se coloca una pequeña barra de inserción.
3. Cada potra está fijada por cuatro clavos, dos a cada lado. Los extremos de los clavos deben doblarse para que el soporte no se afloje con el tiempo.
4. Cuando se fijan las primeras y últimas capas, tensan el cable entre ellas para que el resto de los elementos se alineen a lo largo. Sin embargo, este método no es adecuado para largas pendientes, ya que la cuerda se doblará.
5. Después de la instalación de las terrazas, comienzan a montar las vigas del armazón. Al mismo tiempo, se fijan cajas continuas o reforzadas en las empastadoras para fortalecer el alero del techo.
6. Una vez finalizado el trabajo de techado desde abajo, los aleros de los conejos se cosen con la ayuda de tablillas, paneles o focos. Esta operación es necesaria para proteger los aleros de la penetración de la humedad atmosférica desde abajo, así como para darle al techo un aspecto completo y ordenado.

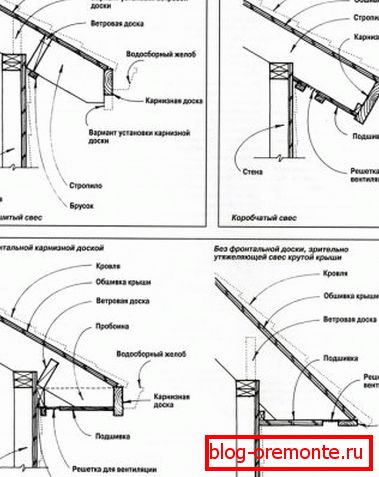

Para archivar los aleros a continuación, hay dos métodos: diagonal y directo. Con una tecnología de instalación diagonal, el revestimiento se clava desde la parte inferior directamente a la potra. Para la costura directa con barras, se monta un conducto que conecta el piso en ángulo recto con la pared exterior de la casa.
