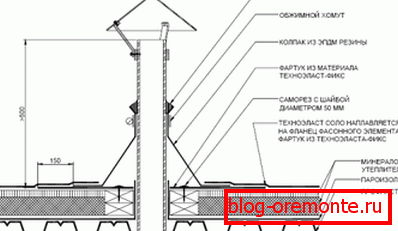

Paso del nudo de ventilación a través del techo - foto,

La ventilación es el más importante de los sistemas de soporte vital para estructuras utilizadas como residenciales, industriales, comerciales o administrativas. Su tarea es eliminar el aire de escape, saturado con dióxido de carbono, contaminado o gaseado, a la calle. Para ello, el conducto del conducto a través del techo se muestra en el techo de la casa. El paso de ventilación montado incorrectamente a través del techo es a menudo la causa de fugas y problemas con el funcionamiento del sistema. Este artículo le dirá cómo instalar la penetración de techos para evitar estos problemas.

Diseño del sistema de ventilación

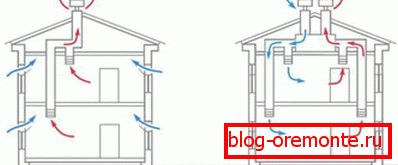

Un sistema de ventilación es una tubería que permite la extracción de aire caliente con productos de respiración y actividad vital a la atmósfera. La mayoría de las casas privadas están equipadas con ventilación natural, cuyo funcionamiento se basa en la ley de convección, la propiedad de los gases calentados para elevarse.

Los edificios industriales, administrativos y comerciales, donde hay una gran cantidad de personas o trabajos de equipos especiales, requieren una mejor circulación de aire, que solo puede garantizarse mediante ventilación, alimentada por un potente ventilador. Para determinar el tipo de conducto que es adecuado para una estructura particular, considere los siguientes factores:

1. El volumen de la habitación. Cuanto más grande es el área de la casa, más aire contiene. Esto significa que se requiere más circulación para asegurar la circulación.
2. Relación gas y polvo. Estos indicadores generalmente se calculan para instalaciones industriales, donde, debido al rendimiento del trabajo o al uso de la tecnología, el polvo y los gases nocivos aparecen en el aire.
3. Humedad y temperatura en interiores. La ventilación hace que el microclima en el edificio sea más adecuado para la actividad humana, optimizando la humedad y la temperatura a un nivel cómodo.
4. El número de personas. En el proceso de la respiración, las personas consumen oxígeno y producen dióxido de carbono, por lo que cuanta más gente haya en la habitación, mejor funcionará la ventilación y eliminará el aire de escape. Por lo tanto, la instalación del conducto se realiza principalmente en edificios administrativos y comerciales.

Presta atencion Otra razón para pensar acerca de la necesidad de equipos de ventilación en un edificio residencial privado es la presencia de equipos de calefacción que funcionan con combustible sólido. En el proceso de quemar la madera, el oxígeno está involucrado, por lo que el aire de la habitación se "quema", se vuelve congestionado y es difícil respirar. Por lo tanto, al instalar una estufa de leña o una chimenea, no solo construyen una chimenea, sino que también equipan el paso del ducto a través del techo.

Tipos de penetraciones

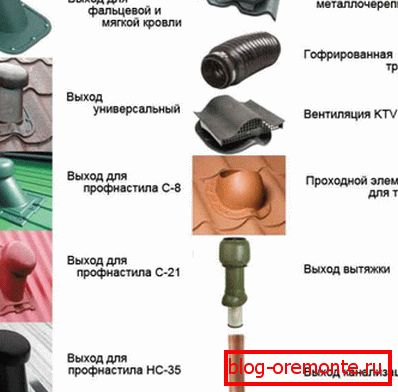

El paso de nodos del tubo de ventilación a través del techo: un lugar en la superficie del techo, donde el conducto se lleva a cabo en la calle El equipo para el paso de la tubería se considera un trabajo importante y difícil, ya que el desempeño de esta tarea interrumpirá la integridad del sistema de armadura y la cubierta del techo. Para proteger el paso del ducto a través del techo, se utilizan varias penetraciones para simplificar la instalación. Las penetraciones utilizadas para el tubo de ventilación son de los siguientes tipos:

• Con o sin válvula. Las penetraciones del equipo para la salida de tuberías de aire se producen con y sin válvula. Los modelos sin válvulas son más baratos, pero no pueden bloquear ni regular la emisión de aire, se usan en casas privadas. Las válvulas con válvula tienen una válvula que cierra la tubería y detiene el movimiento del aire, y son adecuadas para instalar ventilación en sistemas industriales y administrativos, si no funcionan todo el tiempo.

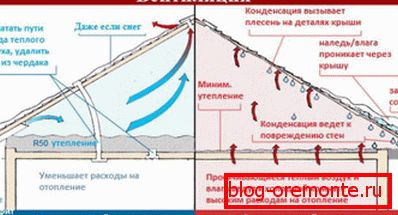

• Aislados y no aislados. Los fabricantes producen penetraciones equipadas con una capa de aislamiento térmico de fibra de basalto o lana de vidrio. Se usan si el tubo de ventilación está ubicado lejos de la cresta y en su mayor parte está en la calle. La capa aislante reduce la diferencia entre la temperatura dentro y fuera de la habitación, lo que reduce la formación de condensado. Las penetraciones sin aislamiento se utilizan si la tubería se muestra cerca de la cresta y en regiones con un clima suave.
• Automático y mecánico. Las penetraciones de techos para conductos de aire vienen con control manual o automático. Los modelos mecánicos están equipados con un cable con el que se puede regular la circulación de aire dentro de la habitación. Se instalan para sistemas de ventilación que funcionan continuamente, donde no hay necesidad de apagar o cambiar con frecuencia los modos de operación. Las penetraciones automáticas tienen un controlador que controla electrónicamente el funcionamiento del sistema.

Es importante A menudo, los propietarios no ven la diferencia ni confunden el proceso de equipar el conducto y la chimenea. La temperatura de los gases en la chimenea es muchas veces más alta que la temperatura normal del aire, en las estufas de combustible sólido alcanza 700-800 grados, por lo que las tuberías se calientan. Para evitar un incendio, la salida de la chimenea está equipada con una caja resistente al fuego. El nodo de paso a través del techo de ventilación no necesita protección contra incendios, ya que la temperatura en él es solo de 0.5-1 grados más alta que la temperatura ambiente.

Montaje de pilotes

En las casas privadas modernas equipadas con calefacción a gas o madera, la instalación de ventilación es obligatoria. Durante la cocción, la respiración, el lavado, el secado de la ropa, así como la realización de procedimientos con agua, se forma una gran cantidad de vapor de agua, que debe eliminarse para que la vivienda no esté caliente, tapada y húmeda. La unidad de paso a través del techo de la tubería de ventilación se equipa después de la finalización de los trabajos de instalación en el montaje del conducto dentro de la habitación. Esto requerirá un sellador de caucho o silicona (Master Flash), un sellador a base de silicona, un destornillador, tornillos, penetración. La instalación es la siguiente:

1. Se determina la ubicación del conducto. Los códigos de construcción requieren que los respiraderos se coloquen en las inmediaciones de la cresta del techo, de modo que el orificio esté ubicado entre las vigas.
2. Agujeros marcados del lugar. El orificio para la extracción debe ser 2-3 cm más grande que el diámetro de la tubería. Para no equivocarse en tamaño, puede usar un marcador para dibujar un tubo en la superficie del techo o para hacer un patrón de cartón.
3. El agujero está cortado. En el lugar designado del techo, hacen un agujero del cual es necesario remover el aislamiento, la barrera de vapor, los restos del revestimiento, así como la impermeabilización. Para cortar un orificio en el techo del metal, debe taladrar algunos orificios en el círculo marcado con un taladro y luego completar el trabajo con una sierra para metales o tijeras sobre el metal.

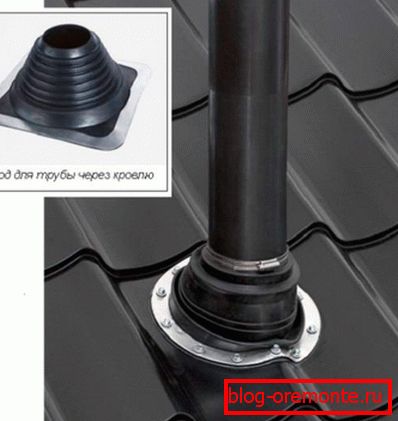

4. El techo se coloca en el conducto de aire, debe estar por encima de la superficie del techo. Las capas de impermeabilización y barrera de vapor con cinta adhesiva o sellador se pegan a la superficie de la tubería. Se coloca un sellador de goma en la penetración, que se adhiere al material del techo. Si el techo de una teja metálica o cartón corrugado se monta con tornillos autorroscantes, y si tiene un revestimiento suave, el sellador simplemente se pega con un sellador.
5. Se coloca un paraguas protector en la parte superior del conducto de aire para evitar que la precipitación, los desechos o las aves entren en la ventilación.

Los techadores profesionales consideran que un nudo de pasaje ilícitamente equipado que atraviesa el techo de una tubería de ventilación causa fugas en 2 de cada 10 casos. Esto se debe a menudo a la ubicación de la salida de ventilación cuando no se forma una bolsa de nieve. La nieve que rodea la tubería se derrite con el tiempo y penetra bajo el techo. Por lo tanto, algunos maestros recomiendan retirar el conducto de aire directamente a través de la cresta. Vale la pena señalar que este método viola la integridad del armazón de la armadura del techo, por lo tanto, tiene muchos oponentes.
