Listón de techo - selección, diseño e instalación

El sistema de vigas es un dispositivo complejo que consiste en un conjunto de elementos interrelacionados, que proporciona soporte para las pendientes del techo. Este es quizás el más difícil en el diseño e instalación de una unidad estructural de cualquier estructura. Para que el marco sea duradero, confiable y capaz de soportar cargas intensas, es necesario calcular y determinar correctamente el número, tamaño y distancia mutua entre sus elementos. El torneado del techo, a pesar de su simplicidad externa, juega un papel importante, distribuyendo el peso de la empanada de techo entre los soportes. En este artículo, le diremos qué es una caja y cómo se hace con sus propias manos.

Diseño y proposito

El torneado del techo es una estructura simple que consiste en pequeños rieles de sección transversal fijos perpendiculares a las patas del armazón del marco. Este piso específico puede ser de madera o metal, variando la distancia entre los elementos dependiendo de la pendiente y la estructura del techo, así como del tipo de material de techo elegido. La caja en el diseño del marco de armadura realiza las siguientes funciones:

• La distribución de la carga desde la tarta de techo. Cada metro cuadrado del techo junto con la masa de nieve puede pesar más de 300 kg, por lo que es importante distribuir uniformemente este peso entre las vigas para que el techo no se deforme.
• Dando forma El piso de las tablas, madera contrachapada o listones, colocados a través de las vigas, sirve como la base sobre la cual se coloca y fija la cubierta del techo. El soporte extra para materiales blandos y recubrimientos de alto peso es especialmente importante.
• Para la fijación de techos. El paso correcto del listón permite que el material del techo se fije de manera uniforme con la ayuda de sujetadores, gracias a lo cual puede soportar más carga de viento.

Es importante El obreshetka, diseñado adecuadamente, le permite reforzar los lugares del armazón del truss, que están sujetos a un aumento de las cargas, por ejemplo, valles, áreas donde se unen los canalones o los soportes para la nieve.

Materiales

Muchos constructores sin experiencia se preguntan cómo hacer la caja con sus propias manos y, lo más importante, de qué. El hecho es que debe ser fuerte, confiable, duradero, pero al mismo tiempo ligero, para que no sobrecargue demasiado la estructura. Dependiendo del método de disposición para la fabricación de cajas utilizadas:

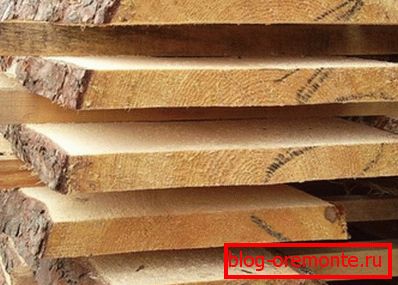

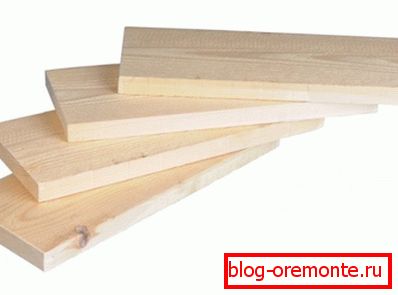

1. Tablero con filo y sin filo. Madera natural: el material más popular utilizado para la fabricación de pisos, que se sujeta al techo, ya que es liviano y duradero. Con la ayuda de tablas, puede hacer una caja sólida, de celosía o dispersa, por lo que esta es una versión universal del piso adecuada para casi cualquier techo. La caja de madera solo tiene un inconveniente: una resistencia débil a la humedad, por lo que debe pintarse o impregnarse con un antiséptico.

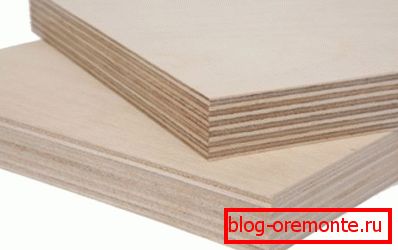

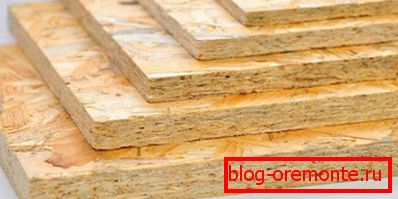

2. Contrachapado resistente a la humedad u OSB. Se utilizan diversos productos de procesamiento de madera para hacer un listón continuo, que es necesario para pavimentos de techos blandos (ondulina, tejas, membranas de techos, material de techos), materiales pesados ​​(baldosas de cerámica, pizarra) o para bloquear ratas con una pendiente mínima.

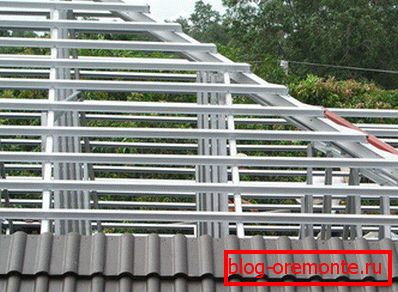

3. Perfil de metal. Un perfil cuadrado hueco, esquinas metálicas o tuberías se utilizan para hacer una caja de techo con una mayor capacidad de carga con un peso relativamente ligero, que se utiliza para superponer techos con un área grande. Cuesta más que la madera, pero dura mucho más tiempo, ya que tiene altas propiedades anticorrosivas.

Los techadores profesionales consideran oportuno crear un listón a partir de un perfil de metal, que es más caro solo si la longitud de la pendiente del techo supera los 6 metros, y el recubrimiento impermeable es pesado.

Formas de arreglo

Hay tres parámetros principales del diseño del piso sobre el que se debe realizar la instalación del techo: el paso del listón, así como la sección transversal de sus elementos y el material utilizado para su construcción. Sin embargo, hay una característica más, cuya elección depende de la composición de la tarta para techos. Dispositivo de torneado puede ser:

• Una sola capa El torneado de una sola capa consta de un solo nivel de los rieles, que se fijan a través de las patas de viga con un paso predeterminado durante el cálculo. La diferencia entre esta opción es que entre el marco de madera y el revestimiento del techo no se forma un espacio en el que circula el aire. Por lo tanto, este diseño se utiliza al instalar techos tipo "frío".

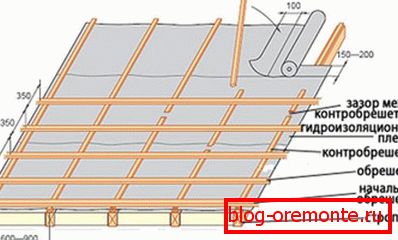

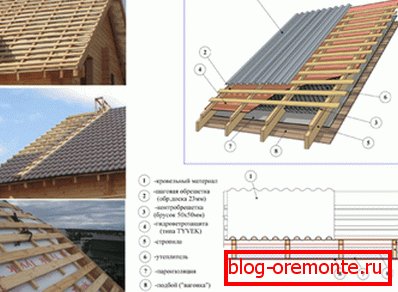

• Doble capa La construcción de dos capas consiste en dos niveles de los rieles: una contra-celosía fija a lo largo de las patas de la viga y la propia vaina ubicada a través de ellas. Dicho dispositivo permite formar un espacio de ventilación entre los elementos de madera del marco y la cubierta del techo del techo, protegiéndolos del contacto con el condensado y la humedad atmosférica. Por lo tanto, esta opción de diseño se usa al instalar un techo "cálido", que incluye aislamiento.

Recuerde que entre la caja y las patas de la viga debe colocarse una película impermeabilizante que proteja el marco del techo del contacto con el agua. La impermeabilización se corta en tiras y luego se fija con una grapadora de construcción con tiras a través de la armadura del techo. Si lo desea, las uniones entre las tiras se pueden pegar con cinta adhesiva.

Vistas

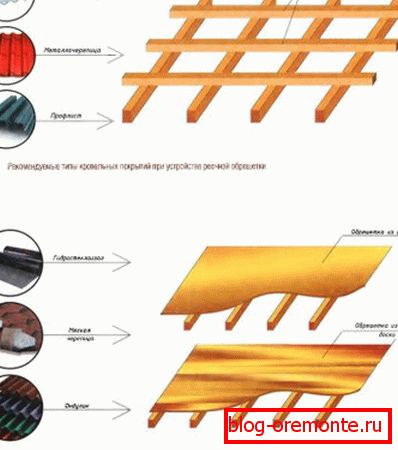

Antes de hacer una caja para el techo con sus propias manos, debe calcular el peso total del pastel de techo, teniendo en cuenta la carga máxima de nieve posible en el período de invierno. Estos cálculos ayudarán a determinar la capacidad de soporte requerida del piso, y en base a este factor, puede elegir la sección transversal de sus elementos y la distancia entre ellos. El torneado de metal o madera puede tener la siguiente apariencia:

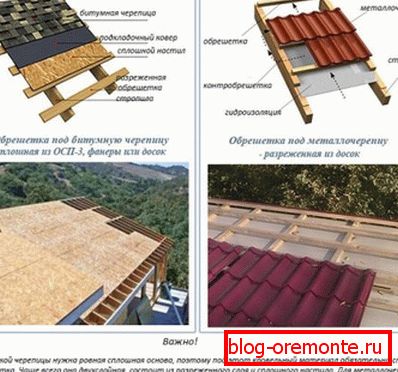

1. Sólido. El piso sólido se instala si la cubierta del techo utilizada para superponerse al techo es de tipo blando. Como no es capaz de mantener el formulario por sí solo, requiere una base sólida de madera contrachapada u OSB resistente a la humedad, la distancia entre las hojas cuando se coloca no debe exceder 1 cm.
2. Cuadrícula Una celosía se llama celosía o estándar, si la distancia entre sus elementos es de 25 a 45 cm. Está hecha de madera o tabla cortada o sin bordes y es adecuada para el montaje de la mayoría de los materiales de techos de hoja, ya que proporciona un buen nivel de soporte.
3. Escaso Considera el torneado escaso si la distancia entre los listones adyacentes supera los 50 cm. Por lo general, está hecha de un perfil metálico soldado entre sí, ya que debería tener una gran capacidad de carga. Con la ayuda de una base enrarecida, los techos con una gran área se superponen, y también cuando se instalan materiales pesados ​​para techos con el fin de reducir el peso de la estructura.

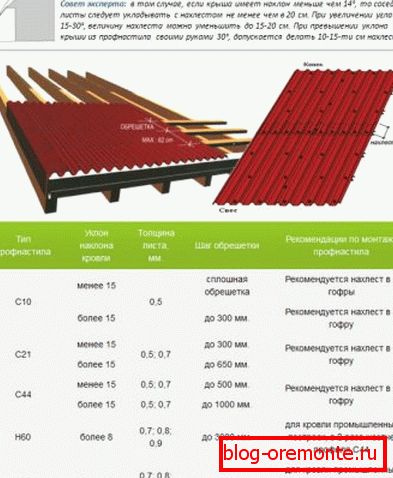

Tenga en cuenta que el aspecto del piso utilizado para fijar la cubierta del techo está influenciado no solo por el material del que está hecho, sino también por el paso del revestimiento. Cuanto más pesados ​​sean el techo y las pendientes más suaves, menor será la distancia entre los rieles adyacentes.

Criterios de selección

La elección del torneado se basa en un cálculo competente, teniendo en cuenta todas las características del diseño del techo. Estos cálculos ayudan a encontrar el material óptimo para su fabricación, la sección transversal requerida y la distancia entre sus elementos. Los siguientes criterios influyen en la elección del diseño:

• El ángulo de inclinación del techo. Cuanto mayor es la pendiente, menos nieve se acumula en la superficie del techo, lo que significa menos tensión en el marco del techo, debido a que es posible aumentar el paso entre los elementos del listón.
• Tipo de cubierta. Si el material tiene una forma rígida y no se deforma durante la operación, entonces se utiliza una caja de celosía o escasa para su instalación, ya que requiere un soporte mínimo. Los revestimientos blandos, por el contrario, se colocan sobre una base sólida.
• Condiciones climáticas. Si la construcción se lleva a cabo en una región con inviernos nevados, la caja debe reforzarse con elementos adicionales para que pueda soportar la carga adicional durante la nevada.

Recuerde que la instalación del listón se realiza después de la instalación de los pares del techo, cuando sus bordes superiores están alineados con el nivel del edificio y están en el mismo plano, de lo contrario, el techo resultará ser una curva.
