Instalación por cuenta propia del sistema de armadura de

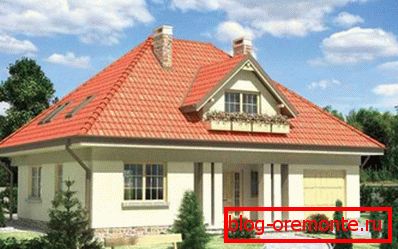

La compleja estructura del sistema de armazones del techo de la cadera desalienta a los artesanos novatos a crearlo con sus propias manos. Sin embargo, este método de superposición es perfecto para casas privadas de tamaño pequeño en el estilo europeo. Para llevar a cabo la instalación de un techo de cadera con sus propias manos, es necesario llevar a cabo una preparación, detalle del diseño: realizar el cálculo, hacer un dibujo y aplicar un marcado. Estos procesos requieren un conocimiento básico de la estructura del marco de la viga, los códigos de construcción para elegir el ángulo de inclinación de las rampas de techo.

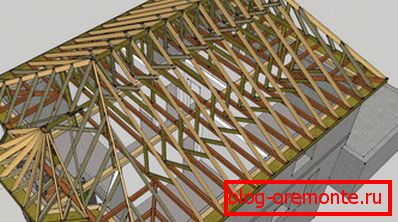

La composición de cerchas de techo.

El sistema de balsas realiza las funciones del marco de soporte, en el que se encuentra la mayor parte del techo. Su elemento principal - patas de armadura, techo de cadera tiene 4 tipos diferentes de vigas:

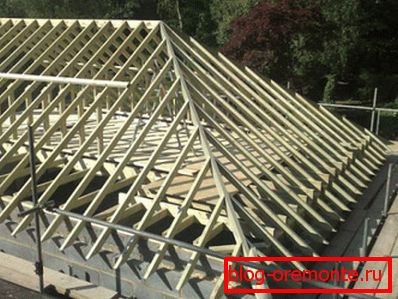

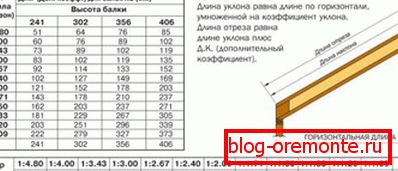

1. Vigas diagonales (angulares). El diseño del sistema de armadura del techo de cadera tiene 4 patas de armadura angular. Continúan el haz de cresta, conectándolo con el ángulo de la pared final. Debido a las vigas angulares, se forma la rampa de la cadera, su longitud supera el parámetro análogo de los privados. Dado que las patas diagonales soportan el peso del material del techo de la cadera, así como se sujetan a las personas de las cenizas y los rieles delanteros, se requieren las tablas con una sección de 100x150 mm o hermanada, 50x150 mm para la fabricación. A veces, la longitud estándar de la madera es menor que la necesaria, en cuyo caso es necesario hacer manos con manos que estén compuestas de elementos. El cálculo de la longitud de las patas diagonales se realiza utilizando un factor especial, multiplicando por la longitud de la viga ordinaria.

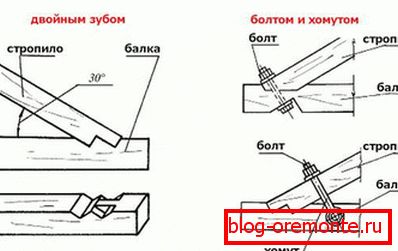

2. Vigas ordinarias (intermedias). El diseño del techo de cadera contiene la mayoría de estas vigas. Para la fabricación de tablas de pino se requiere una sección transversal de 50x150 mm de primer grado. La instalación de patas ordinarias implica el uso de dos métodos de sujeción: rígido y móvil. El montaje superior, hasta la cresta del techo de cuatro pendientes, se realiza de acuerdo con un tipo rígido; se utilizan clavos o placas de metal para ello. El inferior, móvil, conecta el extremo de la pierna con el cortacésped en el principio del control deslizante. Por supuesto, puede arreglar las vigas, utilizando solo el tipo de sujetadores duros, pero él no puede compensar la contracción de las estructuras de madera.
3. Vigas centrales ordinarias (intermedias). El diseño de las seis patas de armadura no es como los otros elementos de armadura. Su parte superior está recortada para formar un plano con una cresta y vigas angulares.
4. Piernas cortas (damas). La peculiaridad de narozhniki es que todos ellos tienen diferentes longitudes. Los autoensambladores de moscas se hacen con clavos en vigas diagonales. Cuanto más cerca esté la pierna corta de la parte superior de la viga diagonal, mayor será su longitud. El paso entre las mujeres designadas determina el cálculo y el esquema del techo de la cadera, como regla general, es más pequeño que la distancia entre las vigas normales.

El compromiso de confiabilidad del sistema de armazones es los elementos de la misma sección, hechos del mismo material, la única excepción son las vigas diagonales, cuya sección transversal debe ser más gruesa.

Estructuras de soporte

El diseño de las patas de las vigas no les permite soportar el peso del techo, los elementos de apoyo adicionales sirven de ayuda en esta materia

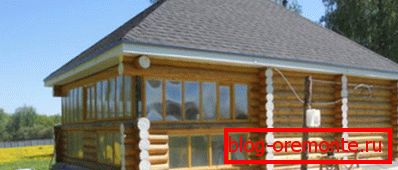

• Mauerlat Barra de mauerlatny colocada en las estructuras del cinturón superior. En la casa de troncos y troncos, el papel de Mauerlat lo desempeñan las coronas superiores, reforzadas con pernos de anclaje. En edificios de ladrillo o de silicato de gas es necesario instalar una placa de alimentación en la regla reforzada con cemento. Es muy importante calcular los puntos de unión de la viga para que no coincidan con la ubicación de las vigas. La fuerza del mauerlat disminuye con cada agujero hecho en él, por lo que necesita hacer solo aquellos que determinaron el cálculo.
• Cresta ejecutar Run - una barra en la que, o encima de ella, se realiza la instalación de pares de truss. La sección transversal del recorrido de la cresta se elige de acuerdo con la sección transversal de las vigas, es decir, debe coincidir.
• Apretando Dinteles de tablas, que aprietan las vigas de cada par entre sí. El techo de cuatro pendientes está equipado con cierre superior o inferior. Si el lazo se coloca alto, se llama un perno, y si es bajo, la viga se superpone. Los maestros de techos experimentados siguen una regla: cuanto más cerca esté el tirón de la cresta, más gruesa debería ser.
• Bastidores. Una viga que se instala verticalmente en las vigas del techo para apoyar el pie de armadura o la arista de la casa. El techo de mansarda de cuatro pasos implica la instalación de estantes en la parte media de la parada, desplazados desde el centro de la habitación.
• Piernas empotradas. Barras fijas en diagonal que evitan que las vigas se hundan por su propio peso.
• Granjas de Sprengel. Elementos que soportan las vigas diagonales. Construcción de la granja, conectando las dos tablas. Una de las tablas aprieta el mauerlat de dos lados adyacentes y la segunda hace retroceder la viga.

El cálculo de los componentes del sistema de truss se basa en el peso del techo, el tamaño del edificio superpuesto y el tamaño de la sección transversal del material de origen.

Cálculo de los principales parámetros del sistema.

Los programas informáticos especiales facilitan el cálculo de los parámetros del sistema de truss, pero el cálculo es bastante simple, ya que se basa en el temperamento de Pitágoras en triángulos rectángulos. El esquema de cálculo se ve así:

1. En primer lugar, haga sus propias manos para medir el ancho y el largo de la estructura superpuesta. Es necesario usar una cinta de medición para las mediciones, cada medición debe hacerse dos veces para evitar errores. Sobre la base de los datos obtenidos se encuentra un dibujo esquemático.
2. La siguiente etapa es la elección del ángulo de inclinación del techo de cadera con las caderas. Se determina sobre la base del material de techo utilizado. Dado que las baldosas blandas son las más adecuadas para cubrir pendientes de formas complejas, digamos que el ángulo es de 5 a 50 grados. Sin embargo, tenga en cuenta que cuanto más empinadas son las pendientes, más material de techo se requiere, más pesadas son las unidades de soporte y más difícil es hacer la instalación con sus propias manos.
3. Si decide una pendiente, puede calcular la altura de la cresta multiplicando la tangente del ángulo entre la base y el plano de las pendientes por la longitud de la pared final. El techo de mansarda de cuatro lanzamientos se calcula en orden inverso, según la altura de techo deseada.
4. Para calcular la distancia entre la cresta y el extremo del alero, debe calcular el cuadrado del producto de la mitad de la longitud de la pared final y la altura de la cresta.
5. El área del techo se puede calcular sumando el área de sus pendientes, utilizando la fórmula para el triángulo y el trapecio.

El cálculo de la composición del sistema de truss no solo le permitirá comprar la cantidad requerida de material de construcción, sino que también determinará correctamente el volumen de la cimentación. Tenga en cuenta que el material del techo debe comprarse con un margen de 15-25% para la superposición y el recorte.

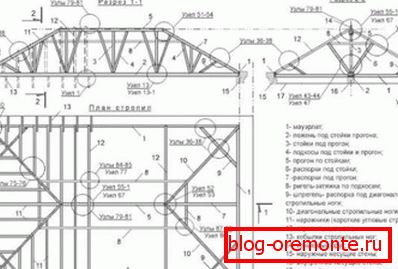

El resultado de los cálculos debe ser un dibujo detallado y un esquema simplificado para aplicar el marcado. El techo de cuatro alturas se puede construir sobre proyectos prefabricados, si utiliza el ángulo de inclinación estándar.

Reglas "doradas" para techadores.

Los expertos techadores expertos dicen que el sistema de armadura de techo con caderas a tope no es más complicado que el sistema de doble inclinación, si se siguen las reglas de "oro" que se han formado durante los largos años de trabajo:

• Para usar en la fabricación de tableros y vigas de vigas de la misma sección, es decir, las vigas y las vigas de cumbrera deben estar hechas de tablas de 50x150 mm, la placa motriz y la tabla de vigas de 150x150 mm.
• Realice el cálculo antes del inicio de la instalación del techo, basándose en mediciones verificadas repetidamente.
• Los nodos del sistema de truss deben reflejarse en la documentación del proyecto y verificarse mediante el cálculo de las cargas.
• Es necesario elegir la sección de vigas de acuerdo con la longitud, el peso del material del techo y el área a cubrir.

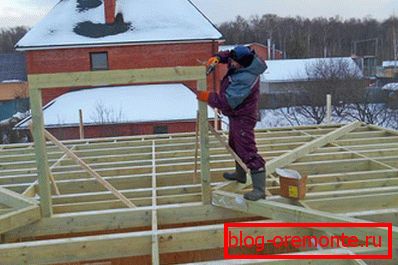

• Con sus propias manos, la instalación se lleva a cabo con la ayuda de un trabajador de servicios públicos, las vigas diagonales largas y pesadas son difíciles de instalar solas.

El techo de cuatro alturas y los nodos de su sistema de armadura son bastante complicados de instalar, sin embargo, la ausencia de frontones lo hace una protección confiable contra el viento frío, racheado y la lluvia.
