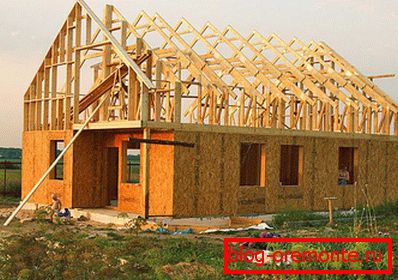

El techo de la casa de armazón en sí.

"La figura principal" en el proceso de construcción del techo es el marco del techo. Toda la carga mecánica cae sobre él, por lo tanto, se le imponen las más altas exigencias en términos de fuerza, fiabilidad y resistencia. ¿Cómo hacer una casa con marco de techo con tus propias manos? Esta pregunta confunde a cada segundo constructor de novatos. No te rindas ni busques inmediatamente la ayuda de expertos. Con los cálculos correctos, un buen conocimiento de la teoría y el estado de ánimo adecuado, puede hacerlo todo usted mismo. En este caso, no solo será posible ahorrar dinero, sino también controlar el proceso de construcción.

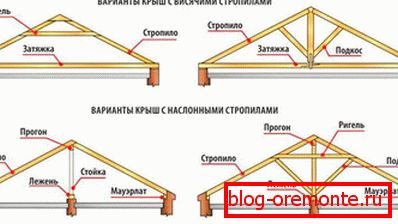

Tipos de sistema de truss

Cuando construya un marco de techo, primero decida el tipo de sistema de vigas. Este diseño consta de dos patas de armadura. La parte superior de ellos está interconectada y la parte inferior está firmemente sujeta con un lazo, que sirve de base para superponer el ático.

Hay dos tipos de arreglo de vigas:

• naslonny
• colgando

La elección depende de la estructura del edificio. Si la distancia entre las paredes de los cojinetes es superior a 6 m, el sistema de suspensión generalmente se instala. Su particularidad es que las paredes laterales de la casa sirven de soporte para las vigas. Por lo tanto, para edificios anchos, la probabilidad de hundirse bajo el peso de la construcción de las vigas es grande. El sistema de suspensión se considera más confiable. Se usa a una distancia de más de 6 m, pero con un muro de apoyo ubicado en el centro del edificio. Con esta opción, para evitar la flacidez, como regla general, agregue soporte adicional.

Material del marco

El nodo clave del marco son las vigas de madera. Los tableros para bordes 50x150 y la madera 150x150 son adecuados para este propósito.

Presta atencion El marco del techo está hecho no solo con madera aserrada, sino también con estructuras de concreto reforzado. En el segundo caso, la auto-erección del marco del techo y el habla no puede ser debido al alto peso de la estructura..

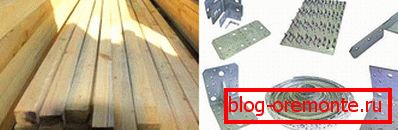

También en la construcción de útiles:

• Soportes y soportes medios para la fijación a las vigas.
• Tacos metálicos para el montaje de la barra de soporte.
• Tornillos autorroscantes con un diámetro de 8,10 mm para conectar las vigas entre sí.
• Uñas galvanizadas.

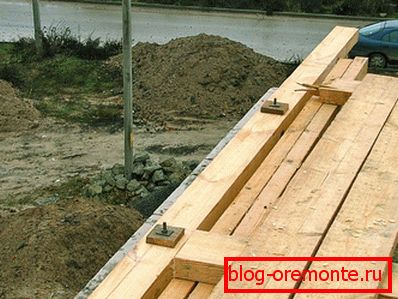

Instale la barra de soporte

El soporte para el marco del techo es una viga de madera, ubicada en la pared de soporte de la casa. Distribuye el peso del techo y toda la carga sobre la estructura de soporte. La viga 150x150 o 100x150 es adecuada como barra de soporte. A lo largo del perímetro del edificio, antes de colocar el mauerlat, se coloca una zona ciega monolítica de hormigón, luego varias capas de material de techo.

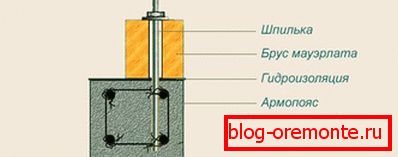

Para apilar Mauerlat en la base se instalan pernos metálicos de 10mm de diámetro. La viga de apoyo se coloca a lo largo de la zona ciega. Cuando la barra esté en contacto con los pasadores, debe hacer una marca. Sobre ellos se perforan los agujeros correspondientes al diámetro de las horquillas. Mauerlat se coloca en los pernos, que deben sobresalir 10-15 mm de la barra. Asegure la madera con las tuercas.

Presta atencion Para protegerse contra daños a la madera o sobre apretar las tuercas, coloque una arandela plana entre la tuerca y la madera.

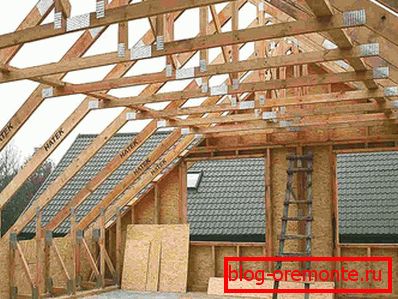

Erección de vigasьной системы

La instalación de las vigas es el siguiente paso en el proceso de erigir el techo de una casa de armazón. Lo primero en los surcos de mauerlate están hechos, los cuales irán bajo la instalación de patas de viga. La distancia entre las patas de la armadura no debe ser superior a 1,5 m, de lo contrario habrá una falta de rigidez.

Presta atencion Si desea utilizar material de aislamiento, la distancia entre las vigas debe ser consistente con las dimensiones del aislamiento.

La instalación de vigas se realiza desde las partes finales. Coloque las vigas en los extremos, estire el cordón entre los patines para orientarlo. Inserte los pies de vigas en las ranuras.

Presta atencion Al instalar el marco, las vigas deben sobresalir más allá del perímetro. Valor aceptable - 40 cm.

La parte inferior de las vigas debe fijarse mediante flejes, que servirán de base para el piso del ático. Las vigas están conectadas por pernos colocados en los orificios perforados.

La obesidad

El tipo de material del techo afecta directamente al tipo de listón.
Es de dos tipos:

• sólido
• diluido

El contrachapado resistente a la humedad de 10 mm y más se utiliza para un listón continuo. Este tipo de listón se utiliza para materiales de techos laminados y blandos. Cuando se utilizan cajones adelgazados, las tablas y barras se empacan en vigas. La distancia entre ellos varía según el tamaño del material para el techo. Para aumentar la resistencia de la estructura, las primeras filas de cajas se empaquetan sin espacio.
El trabajo de instalación está casi terminado.
Queda por aislar el techo, hacer impermeabilizaciones y puede comenzar a techar. Como puede ver, el techo de la casa de armazón no es demasiado complicado en la construcción. Durante la construcción del marco, lo principal son los cálculos cuidadosos y una pequeña cantidad de tiempo.
