Dvukhskatnaya techo con ático hágalo usted mismo -

A primera vista, las funciones del techo son obvias: se trata de la protección contra las precipitaciones, el viento y el frío. Sin embargo, también es una oportunidad para aumentar el espacio de vida útil debido al espacio del ático. Incluso en su propia casa, los metros cuadrados nunca son superfluos, por lo que no debe descuidar la oportunidad de equipar una habitación completa o una habitación adicional sin poner en peligro el presupuesto familiar.

El techo a dos aguas de Mansard ha sido conocido durante mucho tiempo, al principio, las instalaciones debajo de él se usaban solo para los sirvientes, para almacenar cosas. Por supuesto, las condiciones de vida que ofrece una construcción de este tipo no se pueden considerar cómodas: sin calefacción, sin ventanas, con un techo bajo que sobresale. Sin embargo, los arquitectos comenzaron a buscar formas de utilizar este espacio de manera racional. Y, ciertamente, se encontraron, ya que ahora el techo de doble pendiente con un desván en términos de confort no es inferior a otros locales residenciales, especialmente, con un enfoque razonable, puede proporcionar una altura de techo estándar, ventanas de tamaño normal y temperatura agradable.

Ventajas y desventajas

El techo de Mansard, obtenido mediante la combinación de dos pendientes, ya que cualquier solución de construcción tiene sus pros y sus contras, que el propietario debe conocer de antemano Las ventajas incluyen:

1. Su diseño no requiere fortalecer la base, lo que simplifica el trabajo de construcción y optimiza los costos. El ático se puede equipar incluso en una casa completamente terminada, simplemente reconstruyendo, calentando el techo.
2. Fácil instalación. Este diseño es fácil de montar, incluso unos pocos artesanos o un equipo de dos personas pueden manejarlo.
3. Racionalidad Uso eficiente del espacio bajo techo, que puede equiparse como una oficina, un jardín de invierno. El techo a dos aguas con ático sin calefacción es adecuado para el almacenamiento estacional.
4. Disponibilidad Todos los materiales utilizados son económicos y están disponibles para su compra.
5. Bajo costo Un metro cuadrado de espacio habitable cuando instale un techo abuhardillado con sus propias manos le costará mucho menos que construir una extensión o un segundo piso de pleno derecho.

A continuación se presentan, si se puede decir, las deficiencias de un techo de doble pendiente con un ático, que sería mejor llamar a sus características:

• Para la disposición de una habitación espaciosa con sus propias manos, se necesita un techo de doble pendiente suficientemente alto, cuya construcción sea técnicamente más complicada.
• Aumentar el clon de las pendientes del techo aumenta el consumo de materiales, por lo tanto, el costo de la construcción, incluso si usted hace sus propias manos.
• El diseño sugiere la posibilidad de pérdida de calor durante el período de calentamiento.
• Aumento del calentamiento del techo y del techo bajo en climas cálidos.

Tipos de construccion

Aunque el diseño de un techo de doble pendiente con una mansarda se considera tradicional, tiene muchas versiones diferentes:

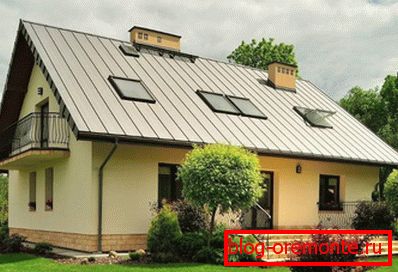

1. Doble pendiente clásica. Representa un triángulo formado por patas de armadura y vigas de suelo. La opción más fácil, que requiere una cantidad mínima de materiales y habilidades de construcción de aquellos que van a construir con sus propias manos. La construcción del sistema de armadura se ve reforzada por los pilares desplazados a los bordes, así como por el alto apriete. La desventaja de esta opción es que el ángulo de inclinación de las pendientes de 40 a 45 grados no permite una altura cómoda de los techos y la pérdida de espacio libre en los extremos de las patas de vigas es bastante grande.

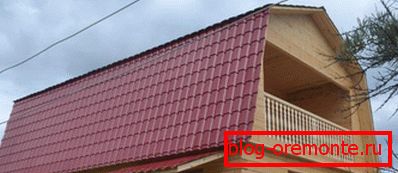

2. Dvukhskatnaya con pendientes asimétricas. Si el techo clásico de doble pendiente es un triángulo isósceles, la asimétrica tiene una geometría ligeramente diferente. Su caballo puede ser cambiado, las pendientes pueden ser con diferentes pendientes, diferentes longitudes. El sistema de armazones para tales estructuras es más complejo, lo que "roba" los ya superfluos metros cuadrados. Aunque los techos asimétricos de doble inclinación parecen muy impresionantes y elegantes, su uso práctico para organizar una sala de buhardilla con sus propias manos es extremadamente pequeño.

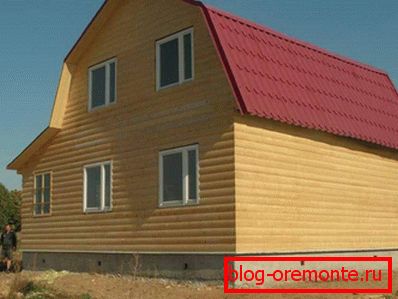

3. Con pendientes rotas. La forma más racional de construir un ático. Si lo comparamos con figuras geométricas, ese techo ya no es un triángulo, sino un pentágono clásico, que se forma debido a las pendientes con un ángulo de inclinación modificado. En la parte superior de la pendiente del techo será de solo 10-20 grados, y en la parte inferior de 40-45 grados. El diseño del sistema de truss se ve mejorado por el travesaño, los racks, en casos excepcionales, por hacks. Tal cambio en el ángulo de inclinación permite el uso más eficiente del espacio debajo del techo para organizar un espacio habitable de pleno derecho. Las manos solo se pueden equipar con la ayuda de 1-2 trabajadores.

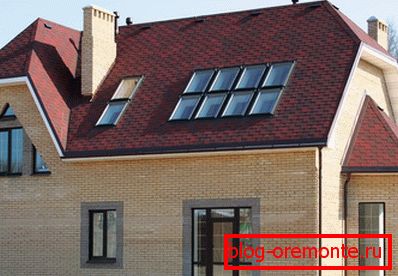

4. Medio endurecido. Dicho techo es una transición entre la doble pendiente y la cadera, su frontón tiene una forma trapezoidal. Gracias a los elementos biselados, recibe protección adicional contra el viento glacial y la lluvia inclinada. El exterior de la casa con un techo de media cadera es muy atractivo, y también no sin el llamado "pasas".



Dispositivo de sangre a dos aguas con ático

Lo más importante en el dispositivo del ático es el sistema de armazones, que, como un esqueleto, como un esqueleto, soporta el peso del techo, le da la forma necesaria y sirve de base para los pisos. Por lo tanto, debe ser fuerte, capaz de soportar cargas pesadas. Para no tener dudas acerca de su confiabilidad, es mejor hacerlo usted mismo o con la ayuda de una calculadora para realizar un cálculo de ingeniería para calcular las cargas temporales y permanentes a las que estará sujeto. Cada sistema de truss consiste en los siguientes elementos:

• Mauerlat La base para el techo, que se monta al ras del perímetro superior de los muros de carga. Por lo general, como se utiliza la madera, la sección transversal de la cual depende de la masa del techo. Acóplelo a los montantes o refuerzo de metal, pre-impermeabilizando con material para techos.
• Rafters Tableros de 50x150 mm o 100x150 mm de tamaño, montados en ángulo, la parte superior converge en la cresta y la parte inferior se apoya en la mauerlat. Patas de balsa: el elemento de apoyo principal del sistema, le dan una forma triangular al techo, formando su pendiente. La distancia entre ellos se establece en el rango de 60 a 120 cm.
• La moda La esquina superior del techo triangular, formada en el lugar de reunión de dos patas de viga.
• Barras transversales, extensiones. Elementos de refuerzo horizontales instalados entre las vigas para extinguir la carga de rotura. Cuanto más alto sea este elemento, más grueso se seleccionará la viga para él.
• Bastidores, abuela. Soportes verticales, ubicados debajo del centro de la viga o debajo de la cresta, el techo descansa sobre ellos. Transfieren la carga desde la cresta a las paredes internas del rodamiento.
• Puntal Patas del subrafterio, elementos de soporte angulares, llevan la carga desde la viga hasta la pared portadora.
• Acostado De hecho, la misma placa de alimentación, que solo se encuentra en la parte superior de la losa de carga interna, también está hecha de barra cuadrada.
• Revolver Barra horizontal, que absorbe la carga de ruptura entre los soportes verticales de grandes techos.
• Cajón La base sobre la cual se realizó posteriormente la cubierta del techo. Muy a menudo para su uso tableros sin cortar o láminas de contrachapado resistentes a la humedad. El techo Dvukhskatnaya está equipado con una caja sólida o de celosía, según el material del techo.

Pasos de instalación

Si desea limitar el costo de la construcción, la mejor opción para usted es un techo de doble inclinación con un ático residencial. Puede construirlo con sus propias manos en un par de semanas, y un pequeño equipo profesional puede manejarlo en cuestión de días. La construcción debe comenzar con la instalación de las vigas inferiores, sin las cuales solo se puede hacer si hay un techo de madera. El siguiente paso es instalar los bastidores, que se sujetan con soportes o clavos y se apoyan con tirantes temporales para una mayor estabilidad, ya que se convertirán en el "esqueleto" del ático. Luego comienza la instalación de la placa de potencia, en la que se unen las patas de viga. Como vigas, solo puedes usar tablas rectas, sin nudos.

En primer lugar, construyen patas de armadura en los frontones, y luego a lo largo de toda la longitud de las paredes con un escalón de 60-120 cm, según el ancho del aislamiento y el peso del material del techo. La parte final del trabajo debe ser la instalación de impermeabilización, barrera de vapor, cajas, kontrreshetki. Si el techo de doble pendiente con mansarda se usará como vivienda, debe calentarse con la ayuda de lana mineral a base de basalto, ecowool o espuma de plástico. Al final, los aleros y los aleros se revisten con cualquier madera, y la superficie del techo se cubre con pinturas metálicas, ondulina o euroslato. Entonces, habiendo gastado un mínimo de fondos, podrá aumentar el espacio habitable de su casa una vez y media, ¡haciéndolo cómodo y atractivo!
