Dispositivo e instalación de la chimenea en una casa

Por regla general, los propietarios de viviendas se acercan seriamente a la organización de la calefacción en su hogar, eligen los modelos de calderas más seguros y recurren a las estufas con experiencia. Sin embargo, a veces se pasa por alto que la instalación incorrecta de la chimenea es a menudo incluso más peligrosa. La chimenea es el elemento más importante del sistema de calefacción en una casa privada, cuyo ensamblaje se lleva a cabo de acuerdo con los códigos de construcción y los requisitos de seguridad contra incendios. La instalación de la chimenea, hecha sin cumplir con estas reglas, está cargada de consecuencias irreversibles: un incendio o envenenamiento por monóxido de carbono en la casa. El artículo de hoy contará sobre los tipos de chimeneas, el dispositivo y los métodos de instalación.

Tipos de chimenea

La chimenea sirve para transferir el humo y los productos de combustión a la atmósfera, se inicia desde la entrada del calentador en la casa y termina sobre el borde del techo con un paraguas protector. En la construcción privada utilizamos principalmente los siguientes tipos:

1. Fuera de ladrillo La tubería de ladrillo se ha utilizado desde el momento en que la gente comenzó a construir chimeneas y estufas. La diferencia de la chimenea de ladrillo moderna es el uso de un horno especial, ladrillo resistente al fuego. Debido a sus propiedades de acumulación de calor, este material mantiene el calor dentro de la tubería, evitando el sobrecalentamiento de la decoración de la casa en contacto con sus paredes. La compleja construcción de una tubería de ladrillo, una masa considerable, obliga a los propietarios a abandonar esta opción. Hacer correctamente la instalación de chimeneas de este tipo solo pueden los maestros de hornos experimentados, lo que aumenta los costos debido a los salarios del maestro.



2. Hecho de metal. La venta de chimeneas de metal facilitó la creación de un sistema de chimenea en una casa privada. Tubos de acabado de acero aleado con un grosor de 1 mm o más, más livianos y más baratos que las contrapartes de los ladrillos. El dispositivo de dicha chimenea consiste en módulos separados. Los módulos rectos se utilizan para colocar secciones verticales y horizontales, y curvas y tees para girar. La instalación de una chimenea de acero galvanizado tiene un inconveniente, ya que su material tiene una mejor conductividad térmica que las tuberías de ladrillo, por lo que necesita aislamiento adicional. Sin embargo, la autoinstalación de la chimenea de este tipo es mucho más fácil de hacer todo bien, solo siga las instrucciones.
3. De la cerámica. El dispositivo de chimenea de cerámica combina las fortalezas de las chimeneas de ladrillo y metal. Tiene un diseño modular y tiene una baja conductividad térmica. El precio de tales productos es más alto que el tubo de metal, pero significativamente más bajo que el costo de un ladrillo. La chimenea de cerámica es problemática para hacer curvas, es más adecuada para la configuración vertical del sistema.

El material con el que se fabrica la chimenea se puede elegir correctamente, según tres factores: conformidad con el material del calentador, baja conductividad térmica y hermeticidad de las conexiones.

Maneras de quitar la chimenea

La tarea principal de la chimenea es el escape de humo fuera de la casa, que se puede organizar de varias maneras. La elección del lugar para la inserción de la tubería depende de la ubicación del calentador, el área libre y el tipo de chimenea. Utilice las siguientes opciones de colocación de tuberías:

• Externo La colocación externa en Rusia se usa muy raramente, se usa si un dispositivo de calefacción se instala en una casa privada, lo que no estaba previsto en el diseño. El dispositivo de la chimenea externa es quitar el tubo en la calle a través de la pared adyacente al dispositivo de calefacción. Desde el punto de extracción, la tubería sube hasta la altura de la cresta o más para garantizar una buena tracción. Coloque correctamente el tubo exterior a una distancia de al menos 0,5 m del borde del techo para evitar un incendio. La ventaja de esta opción es ahorrar espacio en la casa, debido a la eliminación de las comunicaciones más allá de sus límites.
• Interior La chimenea en el techo es un signo seguro de una chimenea interna. Su dispositivo tiene una vista vertical perfecta, elevándose hasta el techo directamente sobre el calentador. Si la chimenea está hecha de un material con alta conductividad térmica, la ubicación dentro de la casa reduce la pérdida de calor y reduce el consumo de combustible para mantener una temperatura óptima. La complejidad de la colocación interna es que en el proceso de su instalación, es necesario realizar un empate laborioso, primero en la cubierta del piso y luego en el techo. Además, esta opción se considera más inflamable.

La colocación externa es adecuada para la construcción incómoda de una chimenea de ladrillo, y si quita un tubo de metal a través de una pared, tendrá que cuidar el aislamiento adicional o usar tubos especiales para sándwich.

Requerimientos de chimenea

La selección de los elementos se realiza teniendo en cuenta los requisitos de las características técnicas del calentador. Para que el sistema funcione sin problemas, debe seguir los principios básicos del diseño de las chimeneas:

1. La forma redonda es preferible, ya que los productos de combustión y el polvo se acumulan en las esquinas de la tubería. Las chimeneas redondas requieren limpieza con menos frecuencia que las rectangulares y cuadradas.
2. La sección transversal de la tubería no debe ser menor que el diámetro de la boquilla del calentador. Se calcula que por cada kilovatio de potencia para garantizar un nivel adecuado de empuje se requieren 8 metros cuadrados. ver apartado. Generalmente, la información sobre el tamaño requerido de la chimenea está contenida en las instrucciones para el calentador.
3. Cada calentador requiere la instalación de su propia chimenea. En algunos casos, es posible desviarse de esta regla, pero luego los dispositivos deben colocarse a una altura de elevación, la distancia entre los puntos de conexión es de 1 metro o más. Y el tamaño de la sección de la tubería debe tener en cuenta la potencia total de los generadores de calor.
4. La longitud total de las secciones horizontales de la chimenea no puede exceder de 1 m, la violación de esta regla reduce la fuerza de empuje.
5. La chimenea termina a 0.5-1.5 m sobre la cresta, en un techo plano a 0.5 m sobre la superficie.

El criterio principal para la selección de tuberías (los requisitos de seguridad contra incendios y el cumplimiento del dispositivo de generación de calor, la apariencia, la estética y el ahorro de espacio dentro de la casa) son secundarios.

Secuencia de montaje

La instalación de la chimenea interna comienza con la elaboración de un diagrama y el cálculo del número requerido de segmentos de tubería. Para ensamblar correctamente, el dispositivo se realiza en el siguiente orden:

• La superficie de las paredes y el piso detrás del calentador y la chimenea están protegidos del calor por materiales resistentes al fuego, por ejemplo, láminas de asbesto.

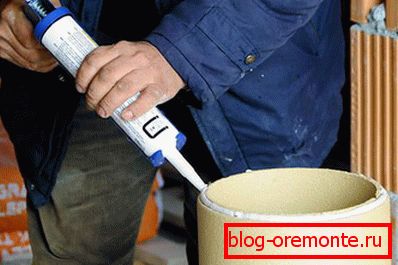

• El primer segmento de tubería está conectado a la tubería del dispositivo o horno de generación de calor. Si hay huecos en la unión, use un adaptador o compactador. Para sellar la junta, aplique un sellador resistente al fuego y una abrazadera de metal.
• Cada segmento subsiguiente de la tubería de un solo circuito se coloca aguas abajo, para no obstruir el paso del humo. La conexión de los tubos tipo sándwich se realiza de manera diferente: los elementos, el contorno interior se insertan en el módulo subyacente, en el externo y viceversa.
• Se recomienda observar una superposición entre las tuberías, igual a un cuarto del radio. Para que sea más fácil manipular el sellador y las juntas con los collares, no es necesario colocarlos en los lugares de paso de techos y techos entre pisos.
• Si es necesario girar el tubo, los módulos se conectan mediante un codo giratorio con un ángulo de 45 o 90 grados.
• Para pasar la chimenea a través del techo y el techo, debe hacer un agujero en ellos e instalar una caja de pasaje o tubería de derivación en la que se vierte el aislamiento refractario.
• Después de llevar el tubo al techo, está protegido por un sellador elástico en forma de embudo, que protege de manera confiable contra la penetración de agua.
• La tubería se completa a la altura calculada y se coloca una sombrilla protectora en la parte superior, lo que evita que escombros, ramas y pájaros entren a la chimenea.
• Coloque el delantal decorativo de la tubería de salida, adecuado para el color del material del techo.

Después de la instalación, es necesario iniciar los sistemas de calefacción, verificar los antojos y la estrechez de las conexiones; incluso un pequeño humo leve indica problemas serios, cuya solución no es segura posponer.

Instalar una chimenea en la casa es un evento responsable, cuya calidad y rendimiento determinan la comodidad y la seguridad del funcionamiento del sistema de calefacción; por lo tanto, siga las recomendaciones de los fabricantes y la tecnología de instalación.
