Diseño del sistema de drenaje interno - cálculos e

Para una gran parte del territorio de Rusia, las precipitaciones abundantes son típicas: en invierno, nevadas prolongadas y en verano, lluvias prolongadas. Tales condiciones climáticas se consideran desfavorables, porque a menudo dejan el techo en pie y se producen fugas. Para hacer frente al gran volumen de agua de fusión y agua de lluvia que se acumula en la superficie del techo, se instala un sistema de tuberías de drenaje, que se encarga de recoger y transportar el fluido hacia la alcantarilla pluvial. Para techos planos y desenrollados de un solo paso, el drenaje interno es adecuado, cuyo dispositivo examinaremos en detalle en este artículo.

Dispositivo

Desagüe interno: un sistema que recolecta y elimina la descongelación y la lluvia de la superficie del techo a través de las tuberías de drenaje en la "ducha". Este diseño está equipado cuando la casa tiene un techo plano o cobertizo. El sistema de drenaje de tipo interno consta de los siguientes elementos:

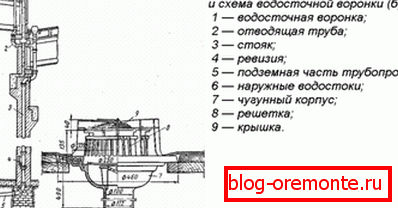

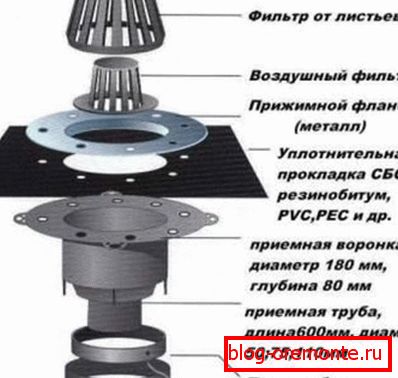

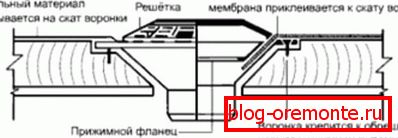

1. Embudos de entrada de agua. Este término se refiere a los dispositivos que llevan a cabo la recolección primaria de líquido que se acumula en la superficie del techo. El material y el precio de este elemento es significativamente diferente: existen modelos económicos de plástico o acero inoxidable y exclusivos de cobre. Si el techo tiene una superficie plana con una ligera pendiente, de acuerdo con los requisitos de SNiP, se instala un embudo plano de drenaje interno, en uno inclinado: una tapa de campana. La cantidad y el diámetro de este elemento determinan el cálculo, teniendo en cuenta el área de la pendiente y la cantidad de precipitación. Las tiendas especializadas venden un embudo calentado, filtros de protección y estabilizadores de flujo, sin embargo, el precio de tales modelos es mucho más alto.
2. Tubos de descarga. Llamadas tuberías que conectan los embudos y canalizaciones de drenaje. La instalación de estos elementos se realiza con una ligera pendiente para que el sistema funcione por gravedad. El diámetro de la tubería de descarga depende del tamaño del embudo, la cantidad de precipitación que determina el cálculo y los requisitos del SNiP. La instalación se realiza dentro del edificio, por lo tanto, los elementos se unen mediante soldadura sin elementos de compensación.

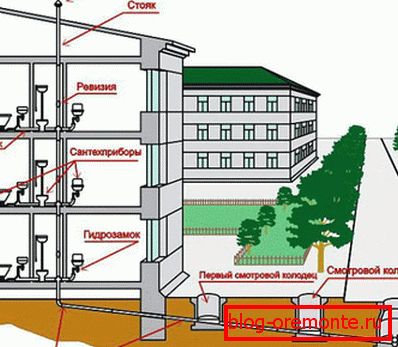

3. Tubo de drenaje. Un soporte es una sección de un tubo de drenaje, ubicado verticalmente dentro de un edificio, a través del cual la nieve derretida o el agua de lluvia ingresa a una alcantarilla pluvial. De acuerdo con las normas de SNiP, el diámetro del tubo ascendente debe corresponder al diámetro de la tubería de descarga y del embudo, ya que la causa principal de la fuga es el sellado insuficiente de las juntas de conexión entre estos elementos. El sistema de drenaje del techo funciona eficazmente bajo la condición de una estanqueidad completa.
4. Sujetadores La instalación del drenaje de este tipo se realiza dentro del edificio, el sistema se instala utilizando soportes y fijaciones. De acuerdo con los requisitos de SNiP, el material de los sujetadores y las tuberías debe coincidir.
5. Auditorias El sistema de drenaje según las normas de SNiP incluye aberturas de revisión a través de las cuales se realizan inspecciones de rutina y limpieza de tuberías.

Presta atencion Para trabajos de drenaje interno de alta calidad, desenredar un techo plano, este es el nombre del proceso de creación de la pendiente mínima necesaria para que el agua fluya hacia el embudo. La instalación se lleva a cabo de tal manera que se encuentran debajo del nivel del techo.

Variedades

La diferencia característica entre el drenaje interno y externo es el sitio de instalación, ya que la instalación se realiza dentro de la estructura. Por un lado, este diseño proporciona algunas ventajas, por otro lado, está asociado con dificultades, ya que cada nodo debe estar herméticamente cerrado para evitar fugas. El número y el diámetro de los elementos determina el cálculo basado en la determinación del área del techo y la cantidad de precipitación. El sistema de drenaje interno es de dos tipos:

• La gravedad El tipo de drenaje por gravedad es la opción más simple, cuyo cálculo e instalación se realiza sin mucha dificultad. El diseño incluye los siguientes elementos: embudos, tuberías de descarga, canalizaciones verticales. El sistema de gravedad es ineficiente, no hará frente a la afluencia de agua que sufre el techo durante las fuertes lluvias si el diámetro o el número de elementos no coinciden con los parámetros mostrados en el cálculo. La ventaja de esta solución es el bajo precio.

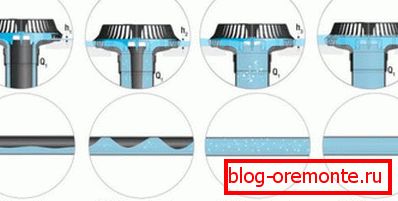

• Sifón Drain, trabajando en el principio del sifón, difiere de la gravedad de mayor rendimiento. El sistema de drenaje del sifón está completamente lleno de sedimentos, de modo que en él se forma desde el embudo de toma de agua y antes de ingresar a la columna de aguas residuales. Si el nivel de líquido en el tubo ascendente cae, entonces se crea una zona de vacío en el embudo, aspirando humedad de la superficie del techo. El costo de instalación de este tipo de drenaje es mayor debido al costo de los embudos especiales con estabilizadores de flujo. Para trabajar con eficacia, debe realizar el cálculo, así como recoger material de calidad. La ventaja de este diseño es que, con el movimiento rápido del agua, cada unidad de drenaje se limpia solo, independientemente del material que se utilice.

El precio de los elementos del drenaje interno depende de muchos factores: el valor tiene el material, el diámetro y la fama del fabricante. Los modelos más baratos están hechos de acero inoxidable. El plástico es un poco más caro, pero SNiP no permite el uso de piezas de plástico, si la instalación se realiza en edificios de gran altura o apartamentos. También se producen componentes hechos de cobre, hierro fundido y aluminio, pero son menos populares. El material de alta calidad, que es resistente a la corrosión, prolongará la vida útil del drenaje.

Tasas de instalación

Incluso si el cálculo se realizó correctamente, y cuando se usó la instalación de un material de calidad que cumple con los requisitos de SNiP, es posible que el sistema de drenaje del agua no funcione correctamente si lo instala sin observar reglas simples:

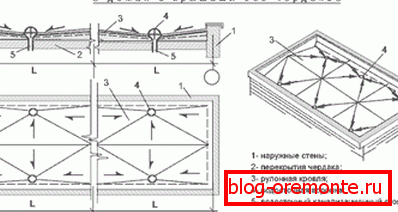

1. Embudos de entrada de agua colocados uniformemente sobre toda el área de la pendiente. Si el techo es pequeño, instale al menos 2 embudos, por cada 20 metros cuadrados adicionales. m agregue un elemento de captador de agua, como lo requiere SNiP.
2. Los embudos, según las normas de SNiP, no pueden instalarse a menos de 1 m de las paredes del edificio. La distancia máxima permitida entre dos embudos conectados al mismo tubo ascendente no debe exceder los 20 m.
3. Si el material de drenaje es metálico, los tubos y embudos se calientan eléctricamente. Esta medida elimina el problema de la congelación y destrucción de tuberías en el invierno, cuando se establece una temperatura baja en Rusia.
4. Si el techo es multinivel y la diferencia de altura entre los niveles supera los 4 m, las ramas de drenaje individuales, no interconectadas, se calculan e instalan, ya que esta diferencia reduce la eficiencia de la eliminación de precipitaciones.
5. Los códigos de construcción prescriben para instalar alcantarillas pluviales, comenzando debajo de la tubería de drenaje y terminando en las áreas designadas. Para casas privadas, se permite drenar el agua de drenaje al suelo o recogerla en un recipiente especial.

El dispositivo de drenaje interno requiere el cumplimiento de la estanqueidad más estricta, ya que la fuga de líquido en las costuras de conexión conduce a fugas dentro de las instalaciones, lo que resulta en el uso del acabado. Al montar un drenaje de este tipo, no olvide que su mantenimiento es mucho más difícil.
