Diseño de techo de cadera - dispositivo y dibujos

Es difícil imaginar una casa sin paredes, pero es simplemente imposible imaginarla sin un techo. El techo protege el interior del frío, la lluvia y la nieve, gracias a que su hogar se convierte en un aspecto atractivo y acabado. No menos importante entre la variedad de opciones es el techo moderno, un diseño duradero que garantiza un funcionamiento y seguridad prolongados.

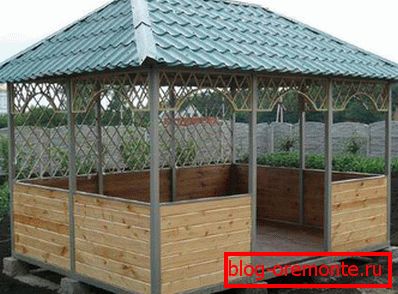

Дизайнеры в полную силу используют все возможности вальмовой крыши, применяя ее в проектах домов с жилой мансардой, эркерами, слуховыми окнами, балконами. Современные кровельные материалы дают возможность гармонично вписать ее в любой архитектурный стиль. Techo de cadera прекрасно смотрится на небольшой беседке, садовом домике или презентабельном коттедже. А из чего она состоит и как ее построить, мы расскажем в нашей статье.

Apariencia

Techo de cadera относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

El dispositivo de techo de la vista de cadera consta de los siguientes componentes:

1. El caballo La parte superior del techo de la cadera, la línea que une los armazones, cuya longitud es algo menor que la longitud total de la casa.
2. Caderas Dos vertientes triangulares, que sustituyen a las fachadas de la casa. Comienzan desde el final del patín y se bombean a lo largo del nivel del mauerlat.
3. Rayas trapezoidales. Las rampas, que tienen la forma de un trapecio, están formadas por vigas ordinarias.
4. Voladizos La parte del techo, que se extiende más allá del perímetro de la casa, está formada por elongaciones de patas de viga o potras. El alero del techo de la cadera es extremadamente necesario, ya que protege la superficie de las paredes de la humedad, aumentando su vida útil.
5. Sistema de balsa. La combinación de elementos del marco del techo de la cadera, que soportan el peso de la empanada de techo, forman el ángulo de inclinación de las pendientes.
6. Cubierta de techo. Material en forma de láminas, rollos o módulos individuales, que sirve para impermeabilizar el techo, protegerlo de la lluvia, la nieve y el frío.



7. Drenar Los elementos del sistema de drenaje recogen y drenan el exceso de humedad de la superficie del techo al alcantarillado pluvial. El drenaje es interno y externo. En el techo de la cadera usualmente use la segunda opción, que consiste en un embudo de entrada de agua, canaleta y tubería de drenaje.
8. Trampas de nieve Laterales de metal instalados en la parte inferior del techo para proteger contra el deslizamiento de las masas de nieve de las pendientes después de nevadas prolongadas

El diseño del techo de cadera, o más bien su sistema de armazones, consiste en una forma geométrica como un triángulo, con la mayor rigidez y fiabilidad.

Ventajas de la construcción

Los arquitectos y diseñadores utilizan activamente el techo de la cadera, ya que tiene las siguientes ventajas:

• Las pendientes inclinadas de la cadera mejoran las propiedades aerodinámicas del techo, reduciendo el efecto de navegación. Por lo tanto, se puede usar incluso en áreas con ráfagas de viento extremadamente fuertes.
• Un amplio rango de ángulo de pendiente le permite elegir el adecuado para la zona climática de construcción. Las pendientes más pronunciadas se utilizan cuando la carga de nieve es alta y la cantidad de precipitación es alta. Las pendientes suaves se recomiendan en áreas ventosas donde hay una probabilidad de arrancar el techo con impulsos bastante fuertes.
• Los techos modernos permiten usar el espacio del techo como espacio habitable debido a techos suficientemente altos.
• Los materiales asequibles y económicos hacen que el precio de la construcción sea adecuado incluso para un presupuesto más que modesto.
• El diseño del techo de cadera es bastante simple de instalar, por lo tanto, es adecuado para construirlo con tus propias manos. Además, incluso los artistas sin experiencia pueden hacer frente a este trabajo, sujeto a la asistencia de un consultor competente.
• El techo tipo cadera se ve muy elegante y agradable. Por lo tanto, no hay mejor opción para casas rurales y casas urbanas de tecnología.

Diseño contras

A pesar de las ventajas anteriores, un techo de este tipo tiene algunas características que deben considerarse antes de que comience la construcción:

1. La ausencia de frontones no permite organizar la iluminación vertical, ya que no hay posibilidad de instalar ventanas normales. En su lugar, instale mansarda, más cara y difícil de instalar.
2. El aumento de los ángulos de inclinación del techo inclinado de la cadera aumenta el consumo de material de construcción, lo que hace que la construcción sea más costosa.
3. La complejidad del diseño del sistema truss hace que recurra a empresas de diseño profesional cuyos servicios son caros.
4. El diseño, que consiste en un conjunto de elementos, tiene un peso considerable, que solo puede ser sostenido por una base sólida de capital, cuyo dispositivo es costoso.

Como notó, los defectos del techo de la cadera se relacionan principalmente con el aspecto financiero del problema. Por lo tanto, es importante hacer un borrador y estimar para planificar y controlar los gastos.

Tipos de techos de cadera.

Techo de cadera имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

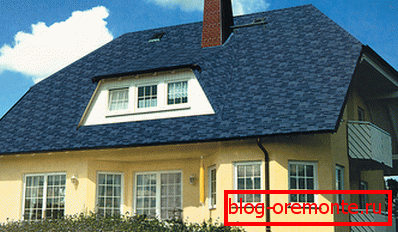

• Cadera La versión clásica y canónica del techo, que consta de cuatro pendientes: dos trapezoidales y dos triangulares. Las pendientes terminan en el mismo nivel, y en la parte superior se encuentran en la articulación de la cresta. Muy a menudo de esta manera se superponen las premisas de una forma rectangular.



• Canaleta holandesa. Su dispositivo difiere de las rampas acortadas clásicas de la cadera, que no reemplazan completamente a los frontones, sino que los reducen a una forma trapezoidal. Las caderas pueden ser muy pequeñas, casi decorativas o lo suficientemente grandes para instalar una buhardilla que se vea muy apropiada.



• Danés medio endurecido. Puede argumentar a qué tipo de techo pertenece: dvuhskatnom o cadera. Su "entusiasmo" es que las caderas no comienzan desde la cresta en sí, sino hacia abajo, dejando un pequeño frontón triangular debajo, que se usa para equipos de iluminación vertical.

Cálculo de elementos estructurales.

Los techos de la cadera del dispositivo comienzan con los cálculos y la creación del proyecto. Afortunadamente, esta tarea es facilitada por computadoras con software especial que realiza cálculos de forma independiente e incluso hace un dibujo. El programa calcula los siguientes parámetros:

1. El ángulo de inclinación de la pendiente de la cadera se inclina. Su valor está influenciado por tres criterios: carga de viento, cantidad de precipitación y el techo seleccionado. De acuerdo con las normas de climatología de edificios, el territorio de nuestro país se divide en 8 zonas, que se diferencian en la fuerza del viento y la abundancia de precipitaciones. Usando tarjetas especiales, se determina a cuál de ellos pertenece el sitio de construcción y qué pendiente de pendiente se recomienda. Para cada material de techo, también hay restricciones que deben ser revisadas.





2. La altura de la cresta. Se calcula de forma secundaria, ya que el valor de la pendiente se utiliza en los cálculos. El techo en la sección se representa como un triángulo, con dos ángulos conocidos y una base igual en longitud al ancho de la casa. Usando fórmulas trigonométricas, determine a qué altura se debe colocar el caballo.
3. Sección de los elementos del sistema de truss. El grosor de la madera utilizada en la construcción del marco depende de la carga a la que están expuestos. Por lo tanto, es necesario calcular el peso de la tarta para techos, el marco mismo, el piso del ático y los pisos, agregarles los valores de cargas temporales (el peso de la cubierta de nieve, el peso de la persona que sirve el techo de la persona). La cifra final indica la carga total, según la cual se elige el grosor de las vigas, Mauerlat, bastidores y vigas de cumbrera.

Si el ángulo de la pendiente de las pendientes excede los 60 grados, entonces el valor de la carga de nieve se puede descuidar en los cálculos, ya que el techo de cadera con una pendiente tan pronunciada no acumula nieve en la superficie, lo que le permite deslizarse de forma independiente.

Sistema de armadura del dispositivo

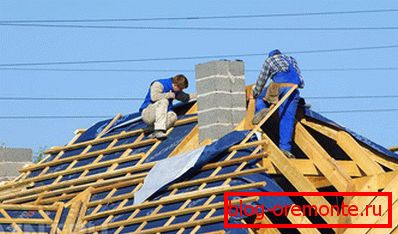

El techo de la cadera descansa sobre el sistema de techo, un conjunto de elementos que distribuyen su peso y mantienen su forma. Incluye:

• Mauerlat, una madera utilizada como soporte para el sistema de armadura. Su sección no debe ser inferior a 150x150 mm. Mauerlat se sujeta con pernos de metal a las paredes superiores de la correa reforzada. En casas de registro y registro, estas funciones son realizadas por la corona superior. La peculiaridad del techo de cadera es que para su instalación se utilizan cuatro barras de potencia, no dos, como para las de doble pendiente.



• Viga de canto. La viga en la que se apoyan las vigas de rayas y se monta en bastidores verticales.
• Bastidores. Soportes, montados en la cama de la pared interior del rodamiento. Sirven para soportar la cresta y transferir la carga a los cimientos del edificio.
• Rafters En este diseño, se utilizan tres tipos de patas de armadura: inclinadas, que van desde la cresta hasta las esquinas de la cadera, privates, que forman pendientes y proscritos trapezoidales, que se fijan a la inclinación.



• Los puntales. Las llamadas patas de subrafiltro en ángulo unidas a las vigas para reducir su desviación por su propio peso. Descanse la abrazadera en un bastidor o bastidor.
• Apretar y atornillar. Una red instalada horizontalmente entre dos vigas que los atrae entre sí y evita que las paredes se extiendan. El soplo que se coloca en la base del techo se utiliza como vigas de piso. La barra transversal se llama una bocanada montada debajo de la viga de cumbrera.
• Sprengel Farm El conjunto de elementos que sirven para soportar la parada diagonal. Consiste en un sprengel directo y un combate horizontal, en el que descansa.

Las patas de viga desgastadas están más estresadas que las ordinarias y, por regla general, las sobrepasan en longitud. Por lo tanto, para su fabricación, se empalman dos tableros utilizados para vigas comunes, o se compra madera del doble del espesor. Por cierto, el tamaño de algunos elementos del sistema de truss supera los 6 metros, la longitud estándar de las tablas y vigas. Por lo tanto, es necesario utilizar vigas, obtenidas mediante la conexión de dos o más partes, o pegadas.

Materiales utilizados

El techo de cadera es bueno porque en sus instalaciones se utilizan los materiales más simples y ampliamente disponibles. Simplifica el trabajo de instalación y no da rienda suelta a la construcción. Para la fabricación del sistema de truss utilizado:

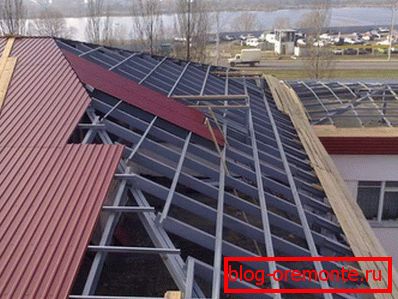

1. Metal Las esquinas galvanizadas y las vigas en I soportan una gran carga sin deformarse, no ceden a la corrosión. Sin embargo, son pesados ​​y caros.



2. Arbol La madera, por el contrario, pesa poco y es barata, pero, como cualquier material natural, es propensa a la descomposición, a las plagas y al fuego.

A pesar de los defectos, la madera es un material más popular. Al igual que con la ayuda de un procesamiento adecuado, puede hacerse prácticamente invulnerable a influencias externas. Basta con tratar los elementos de madera con una composición antiséptica y retardante de fuego para proteger contra incendios.

Con un diseño y construcción adecuados de acuerdo con los códigos de construcción, los techos de tipo cadera protegerán a los habitantes de la casa del clima, mantendrán un régimen de temperatura confortable y decorarán con su apariencia.
