Diseño de techo a cuatro aguas - dispositivo y diagramas.

La elección del tipo de techo para el proyecto de la futura construcción es una etapa muy importante de la construcción. El error en esta pregunta es costoso: la integridad de la imagen se destruye, la armonía y la respetabilidad desaparecen. Los arquitectos y diseñadores a menudo recomiendan un techo a dos aguas para cubrir una casa grande con sus propias manos. Su dispositivo combina con éxito una apariencia reconocible, confiabilidad y practicidad, ante lo cual ningún propietario puede resistirse.

Apariencia y diseño.

El techo del tipo de cuatro pendientes consta de cuatro planos que se intersecan, pendientes. Dos de ellos, de forma triangular, llamados finales, reemplazan a los frontones. Las dos restantes - trapezoidales, conocidas como la fachada. El rango de la pendiente de las pendientes está en el rango de 15 a 60 grados, y la elección del material del techo limita solo la imaginación. El diseño del techo a la cadera consta de los siguientes elementos obligatorios:

1. Skate, ubicado en la parte más alta del techo, en la intersección de las pendientes.
2. Pendientes, cuatro superficies inclinadas a la base del techo y cubiertas con material de techo.
3. Aleros, partes del techo que sobresalen más allá del perímetro de la base, necesarias para proteger las paredes del edificio de la entrada de agua. Los voladizos se forman alargando las patas de viga o partes especiales: potras.
4. El sistema de cerchas, que no es visible desde el exterior, sino que es el marco, el soporte del techo inclinado, forma su geometría.
5. Sistema de drenaje, que proporciona la extracción del exceso de líquido de la superficie chetyrehskatnoy techo. Por lo general, se ensambla un canalón externo, que consiste en un canalón, un embudo de admisión de agua y un tubo vertical.
6. Snegozaderzhateli, pequeños lados ubicados a lo largo de los bordes de las laderas, evitando el repentino colapso de la nieve acumulada después de la nevada.

Variedades de formas

Bajo el término "chetyrekhskatnaya" hay varios tipos de techos, que consisten en tal cantidad de pendientes, pero con un dispositivo diferente:

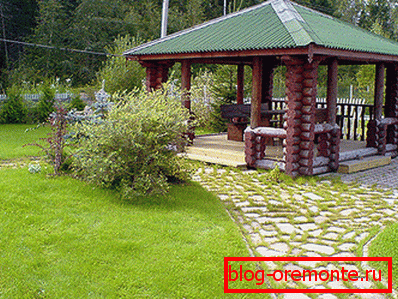

• Четырехскатная вальмовая. Классическое прочтение, кровля с четырьмя скатами, два из которых треугольные, а два трапециевидные. Они соединяются, образуя конек, длина которого меньше, чем длина дома. Sistema de eslinga вальмовой кровли относится к конструкциям повышенной сложности, ее тяжело и спроектировать и собрать своими руками.



• Chetyrehvalmovaya holandesa de cuatro. Razonando objetivamente, este punto de vista puede atribuirse a los techos de doble pendiente y chetyrekhskatnymi. El techo holandés consta de dos pendientes en forma de trapecio y dos caderas pequeñas, triangulares y truncadas. Las caderas no reemplazan completamente los frontones, lo que hace posible instalar ventanas verticales convencionales en lugar de ventanas de techo, que son mucho más caras.



• Medio chetyrehskatnaya danés. El techo danés consta de cuatro pendientes en forma de trapezoides, que difieren en tamaño. Las caderas no comienzan desde la cresta, sino ligeramente más abajo, dejando un lugar debajo del frontón triangular. El frontón se utiliza para equipos con sus propias manos, iluminación vertical o ventana de buhardilla.



• Mansard de cuatro tonos. Se compone de dos caderas triangulares y dos pendientes rotas y un ángulo de inclinación variable. Un dispositivo tan complejo es necesario para equipar el espacio del ático residencial con un techo alto.



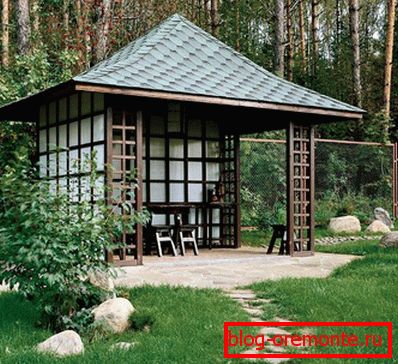

• Tienda chetyrekhskatnaya. En contraste con la cadera, el techo de la cadera se monta en los edificios de forma cuadrada. Por lo tanto, las cuatro pendientes tienen la misma forma y tamaño triangular. El techo del tipo de cadera no prevé la presencia de una cresta, ya que las pendientes están conectadas en un punto, el pico.

Diseñando

El techo de cuatro pendientes es una estructura compleja que requiere cálculos precisos y un proyecto. Si antes estas tareas solo las realizaban artesanos y diseñadores experimentados, ahora todos pueden resolverlas con la ayuda de computadoras y software especial. En el curso de los cálculos, se elabora y determina un esquema:

1. El ángulo de inclinación de la cubierta inclinada. Este parámetro está influenciado por el material del techo seleccionado, el valor de la carga de viento y nieve. Si realiza sus propios cálculos, puede usar tablas de referencia con ángulos listos para diferentes zonas climáticas.



2. La altura de la cresta del techo de la cadera. Depende solo del ángulo de inclinación de las pendientes y de la altura deseada del techo de la habitación del ático.



3. La longitud y la sección transversal de los elementos del sistema truss. Se determinan después de determinar las cargas permanentes y temporales que deben soportar. Para hacer esto, calcule el peso total de la tarta para techos, pisos y pisos del ático, elementos de soporte. Y también se verifica con datos sobre carga de nieve.



4. El número de elementos adicionales. Si la longitud de las vigas y otras partes del sistema de armazones excede los 6 metros, se introducen componentes adicionales en la estructura, lo que aumenta su resistencia y estabilidad.

El resultado del proceso de diseño es el esquema que refleja el tamaño real y la posición relativa de las partes del techo de cadera.

Sistema de eslinga

El techo de cuatro pendientes descansa sobre un marco llamado sistema de armadura. Casi todos sus elementos están hechos de madera de coníferas. Dado que la madera es un material de origen natural, la humedad y las bacterias tienen un efecto devastador. Para reducir su conducta, el tratamiento antiséptico de penetración profunda y retardante de fuego protege contra incendios. El sistema de cerchas del techo de cuatro pendientes incluye:

• Mauerlat El soporte hecho de una barra que distribuye el peso de un techo en el perímetro de los muros de carga.
• Bastidores. Elementos de soporte verticales, que se instalan en el suelo o vigas del techo para evitar la desviación de las patas de vigas.
• Piernas de balsa. Las vigas diagonales forman los bordes de la pendiente de la cadera del techo, se montan con un lado a la cresta, y el otro a diferentes esquinas de la mauerlat. La superficie de la cadera se fija mediante escaleras, fijadas a las patas diagonales. Las vigas ordinarias sirven como soporte para los rayos trapezoidales.



• Apretando Una viga colocada horizontalmente que aprieta las patas del par de truss para evitar que las paredes se extiendan.
• Puntal Se colocan en ángulo con respecto a las patas de la viga para eliminar la desviación, y se apoyan contra los puntales en los bastidores o la placa de alimentación.
• Cresta ejecutar La barra que conecta las partes superiores de los pilares, sirve como soporte para los pares de techo.
• Cajón La base para el pavimento del maestro de techos. Para cajas sólidas de montaje suave y enrollado, y para celosía sólida.

La instalación de un techo de cuatro lados con sus propias manos es una excelente manera de complementar el diseño arquitectónico de una casa privada. Con el esfuerzo y la construcción de uno mismo o la contratación de artesanos profesionales, el propietario se convertirá en el propietario de una casa cómoda y hermosa.
