Diseño de la ventana del techo

La ventana tradicional de buhardilla en el techo parecía, originalmente, muy modesta, estaba destinada únicamente a ventilar el espacio del ático. Con el tiempo, debido a la superpoblación de las ciudades europeas, las áreas auxiliares del ático se utilizaron como viviendas. Luego hubo una necesidad de ventanas completas, lo que permitió aumentar la iluminación del ático.

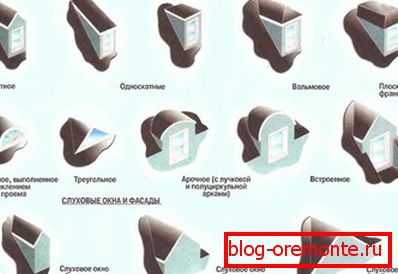

Tipos de ventanas

No confunda las ventanas de buhardilla con los bloques del ático que difieren de los primeros en su dispositivo. En contraste con el ático, donde el marco con vidrio se instala directamente en el plano del techo, esta es una pequeña extensión en la cual se construye una ventana en una de las paredes. Se distinguen por una gran variedad de formas, que le dan a la apariencia de cualquier edificio un sabor especial (preste atención a las casas en París). Dependiendo del tipo de construcción del techo, todas las ventanas de buhardilla se dividen, condicionalmente, en las siguientes clases:

• cuadrangular, incrustado en un techo cobertizo;
• módulos similares para techos de doble pendiente;
• bloques triangulares;
• tipo panoramico
• construcción de mansarda;
• forma semicircular, etc.

Además de su propósito principal (ventilar un ático no residencial), estas ventanas se pueden usar como una salida de emergencia al techo de la casa. Si una sala de estar está equipada debajo de ella, están destinadas a la iluminación natural del ático.

Considere cada uno de estos tipos con más detalle.

Los módulos de 4 carbonos montados en techos de doble pendiente y de pendiente única con una pendiente de más de 15 grados se consideran una versión clásica de la ventana de buhardilla.

Los bloques triangulares se encuentran con mayor frecuencia en edificios suburbanos (cabañas). No tienen paredes laterales, ya que su función es realizada por las pendientes del techo de la ventana. La longitud total de las juntas de dicho módulo con la superficie del techo se reduce y, como resultado, se reduce el volumen de trabajos de impermeabilización. La desventaja es una ligera disminución en la iluminación de la habitación (excepto cuando la superficie frontal de la ventana se saca en el plano de la fachada del edificio).

Oval: la solución más interesante y atractiva (en términos de diseño, diseño de la fachada de la casa). Las líneas suavemente curvadas de las pendientes de tales estructuras pueden dar a cualquier estructura un aspecto bastante original y atractivo.

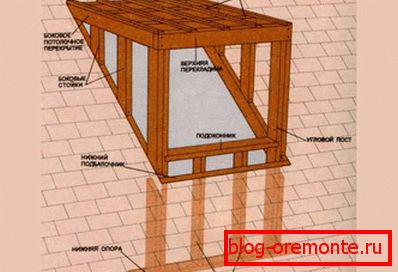

Marco de fabricación

El dispositivo de la ventana de buhardilla asume un dibujo preliminar de su boceto, que tiene en cuenta los propósitos funcionales y decorativos. Las dimensiones geométricas y el número de aberturas se seleccionan teniendo en cuenta los parámetros del techo en sí, y en la mayoría de los casos su ancho total no debe ser más de la mitad de la longitud del techo. No es necesario tener ventanas en filas ordenadas, se permite montarlas en diferentes niveles.

El corte inferior del marco de la ventana se debe hacer a una altura de aproximadamente un metro del nivel del piso en el ático. Su parte superior debe estar situada a una altura de unos 2 metros. Este valor se puede cambiar en el caso de que sea necesario aumentar la iluminación del espacio debajo del techo.

Se recomienda construir el marco simultáneamente con la disposición del sistema de truss. En particular, la ventana triangular asume la presencia en su marco de una pequeña cresta, vigas y jaulas.

Al organizar el sistema de techos de una estructura residencial en las ubicaciones de los marcos de ventanas, es necesario asignar áreas con patas de armadura reforzadas capaces de tomar una carga adicional de la estructura que se está montando. Todas las operaciones posteriores deben realizarse en este orden:

• en las vigas reforzadas, se montan dos vigas transversales, una de las cuales (inferior) se instala al nivel del adorno de la pared, y la posición del segundo se establece según la altura de diseño;
• bastidores laterales del marco, superpuestos en la parte superior de la barra transversal, se montan en la viga inferior;
• el marco formado al mismo tiempo se sujeta a la segunda viga (superior) con barras longitudinales especiales que descansan sobre vigas reforzadas;
• El orden de preparación de las vigas para la ventana de la buhardilla no es muy diferente de operaciones similares en la disposición del techo de la casa.

Presta atencion El montaje de las vigas transversales del bastidor se debe realizar sin cortar las patas de armadura reforzadas, lo que podría reducir significativamente su capacidad de carga. Para sujetar los elementos juntos, use un sujetador especial de metal.

Todas las operaciones para la instalación de elementos de marco deben ser controladas por plomada y nivel. Solo después de su finalización, proceder a la instalación de la viga de cumbrera y las vigas restantes.

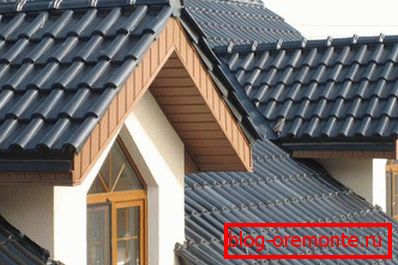

Terminar

Debajo del marco de acabado significa el revestimiento de sus paredes laterales de uno u otro tipo de material resistente a la humedad. La parte superior de la estructura (techo) se cierra simultáneamente con la disposición del techo principal.

Presta atencion En el proceso de instalación, es necesario preocuparse por impermeabilizar las grietas formadas en las uniones de los elementos de la ventana de la buhardilla con la superficie de la pendiente. Tal previsión evitará la aparición de fugas no deseadas en estos lugares.

El tipo de "mansarda" de la ventana de arreglo se lleva a cabo incrustándolo en el plano del techo principal. Se aconseja a la mayoría de los usuarios que compren dichos bloques en una forma ya hecha, después de lo cual solo tendrán que montarlos de acuerdo con las recomendaciones dadas en las instrucciones.
