Conexión de balsa

Cualquier construcción consiste en un conjunto de medidas y, quizás, una de las etapas más importantes es la instalación del sistema de armadura de techo. Realiza las funciones de apoyo para el techo, y el techo, a su vez, protege el resto de la estructura de los efectos negativos del entorno. Por lo tanto, podemos decir que garantizar la solidez y la estabilidad del sistema de armazones de armazón es una de las prioridades. Mucho depende de que tan bien se haga la conexión. Esto es lo que se discutirá a continuación.

Tipos de compuestos

Cabe señalar que las principales diferencias entre los compuestos, como regla, se deben al lugar de su localización. Y, sobre esta base, las conexiones de nodo de las vigas se pueden dividir en varios grupos separados:

• conectando pie de armadura con un mauerlat
• conexión de patas de viga entre sí,

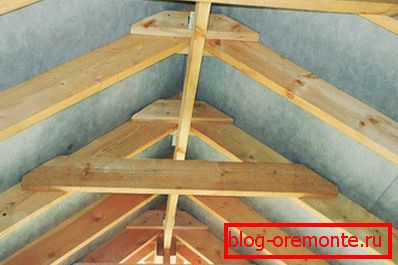

• conexión de patas de armadura y viga cumbrera,
• conexión de patas de viga y elementos adicionales del sistema de viga (puntales, tirantes, puffs),
• Conexión de componentes de vigas al unir elementos.

Cada una de estas conexiones se puede hacer de diferentes maneras, cuya implementación es algo diferente del lado tecnológico. Se realizarán diferentes conexiones utilizando diferentes sujetadores. Para una mejor comprensión del tema y los matices del trabajo, cada uno de los métodos de conexión debe considerarse por separado.

Fianza de piezas separadas.

Butt Las juntas a tope deben considerarse como una de las principales formas de conectar elementos del sistema de truss. Con tal conexión, las partes sujetadas se apoyan entre sí. Básicamente, este método se utiliza para aumentar la longitud de los elementos, por ejemplo, patas de viga. Los extremos de las partes componentes que deben unirse se cortan en un ángulo de 90 °, después de lo cual se combinan y unen con la ayuda de superposiciones. Se puede utilizar como tableros de madera recortados, y placas de metal especiales.

Presta atencion Unir el revestimiento puede ser clavos o tornillos, pero debe recordarse que deben colocarse en un patrón de tablero de ajedrez.

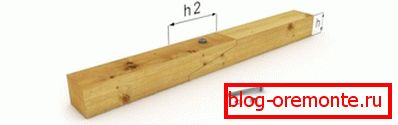

El método del corte. La siguiente forma de conectar partes del sistema de truss es el llamado método de dobladillo oblicuo. Esta técnica también se usa cuando se conectan los componentes de las patas de la armadura entre sí. En este caso, los extremos de las partes a unir se cortan en un ángulo de 45 °, luego se acoplan entre sí. Después de eso, se perfora un orificio pasante en el que se inserta la varilla roscada, con la que se atraen los elementos.

Presta atencion Al apretar, deben usarse arandelas anchas para evitar la posibilidad de agrietamiento.

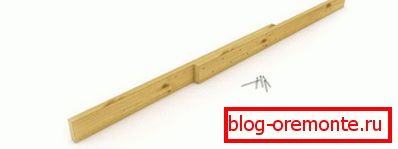

Inocente. Otra opción para sujetar partes individuales en el sistema de truss es la superposición. Este método se caracteriza por el hecho de que las partes conectadas se superponen unas con otras con una pala de longitud y se fijan con tornillos o clavos. Por lo tanto, es común combinar los componentes de las patas de viga, si su longitud no es suficiente. El mismo método se puede aplicar al ensamblar vigas largas de tres componentes, cuando una parte se sujeta entre otras dos y se fija con tornillos.

Presta atencion Si se utilizan patas de armadura compuestas, su rigidez debe ser uniforme en toda la longitud. Si esto no está asegurado, el techo puede deformarse.

La conexión entre vigas.

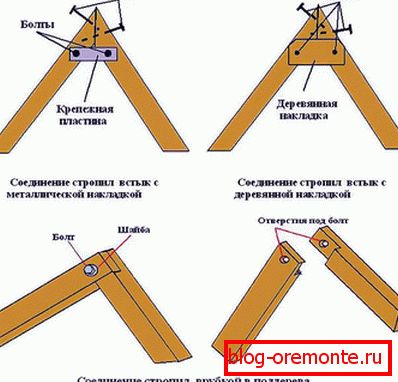

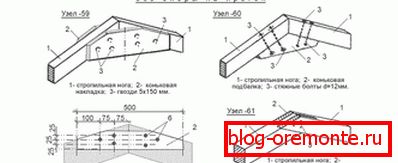

En cuanto a las articulaciones de las patas de viga entre ellas en la parte superior, también puede haber varias opciones aquí.

1. Los balseros se pueden superponer. Es decir, se trata del hecho de que las vigas se superponen unas sobre otras, después de lo cual se perfora el orificio pasante y las piezas son atraídas por un perno con una tuerca o un perno roscado. Al mismo tiempo, se deben plantar arandelas anchas en ambos lados.

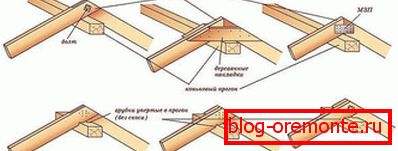

2. Las vigas se pueden conectar en ángulo. Para hacer esto, los extremos se cortan en ángulo recto, se unen entre sí o con la viga de cumbrera y se aprietan con clavos o tornillos autorroscantes. En ausencia de una viga de cumbrera, las patas de las vigas se pueden conectar mediante una placa de montaje especial, que se superpone en ambos lados. Los pernos o varillas roscadas se insertan en los orificios pasantes de las placas y las vigas, y los elementos se aprietan.
3. Otra forma de conectar patas de truss en un patín es mediante un método de corte de medio árbol. En este caso, una sierra de calar o una sierra de arco en ambas patas de viga cortan muescas, hasta la mitad del grosor de la viga. Después de eso, las partes se conectan y se hace un orificio pasante en el punto de acoplamiento, a través del cual los elementos se unen entre sí con un perno.

La conexión de patas de truss y mauerlat.

Junto con otras cosas, es necesario considerar las formas de conectar las patas de viga y la placa de potencia. Este nodo de conexión juega un papel importante, porque es gracias a él que todo el sistema de truss está fijado al resto del marco del edificio. La conexión se puede hacer de varias maneras.

• Uniéndose con un corte en un truss. En este caso, se realiza un corte en la pata de armadura, hasta un tercio del espesor de la pata de armadura, que desempeña el papel de una especie de ranura. El propósito del corte es contrarrestar varios desplazamientos de la viga con respecto a la placa de potencia. Después de instalar los elementos, se fijan con la ayuda de tres clavos, dos de los cuales se introducen en ángulo con respecto al plano del Mauerlat, y el tercero es vertical. Por lo tanto, la conexión es bastante fuerte.
• Además, la pata de la viga puede fijarse utilizando una viga de soporte especialmente montada. Está unido a la placa de potencia, y la pata de la viga descansa sobre ella. Para evitar el desplazamiento en los lados de la pata de armadura, se instalan esquinas metálicas fijas.

En cuanto a cómo se conectan los elementos adicionales del sistema de truss, varios puntales, refuerzos, aprietos y refuerzos, debe decirse que esto se puede hacer de cualquiera de las formas enumeradas. Todo depende del caso.

También vale la pena agregar que como material consumible utilizado en el ensamble del sistema de armadura, se pueden usar clavos y tornillos autorroscantes, cuñas de madera, pernos o varillas roscadas.

Para concluir lo anterior, puede agregar algunas palabras sobre el hecho de que, a pesar de la forma en que se montarán los elementos individuales del sistema de truss, es importante recordar una regla. Los elementos de sujeción innecesariamente rígidos son extremadamente indeseables. El hecho es que un árbol con caídas de temperatura y humedad tiende a cambiar su tamaño en cierta medida, es decir, a expandirse y contraerse. Este es un proceso natural.

Presta atencion Si todas las fijaciones se hacen innecesariamente rígidas, esto puede llevar a una violación de la integridad de toda la estructura.

Por cierto, algunas deformaciones pueden ocurrir como resultado de la contracción del suelo, por lo que esta regla parece ser bastante relevante en la mayoría de los casos.
