Cómo quitar correctamente la chimenea

Para la descarga de gases del sistema de calefacción se instala la chimenea, que se muestra en la calle a través del techo o a través de la pared. El paso a través del techo se realiza con el canal del dispositivo simultáneamente con la construcción del edificio. Cuando se reemplaza la fuente de calor, surge una situación cuando es más conveniente mover la chimenea a través de la pared. Para cada método hay reglas y regulaciones que rigen cómo remover adecuadamente la chimenea.

Sitio de instalación de techo

El lugar óptimo para una tubería a través del techo se ubicará a una distancia de hasta 1,5 metros de la cresta. Las estufas y techadores son unánimes en recomendar esta ubicación porque tiene varias ventajas:

• No hay necesidad de construir una tubería alta, lo que significa una carga de viento mínima y condensación rara.
• En invierno, se acumula una pequeña cantidad de nieve alrededor de la estructura y no se producen fugas.

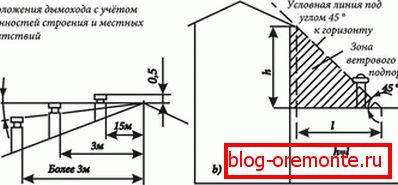

Presta atencion Si la tubería se instala a tres metros de la cresta, de acuerdo con las reglas de la SNiP, su borde superior debe estar al ras con la cresta. Al realizar el diseño tres metros más, entre su parte superior y la línea de la cresta no debe formar un ángulo de más de 10 grados. Un tubo con una altura de 0,5 a 1 metro se instala en un techo plano.

Para la instalación de la chimenea, no se recomienda la instalación, ya que en la esquina interior de la unión de rampas adyacentes es difícil realizar un contrafuerte de alta calidad de la tubería, excluyendo las fugas de agua. Cuando se encuentra bajo el techo de un ático residencial, no se puede colocar una tubería cerca de sus ventanas, el viento dirigirá el humo en su dirección.

Elección del diseño del pasaje.

El diseño de la unidad a través del cual se descarga la chimenea depende del material de la tubería. Los tipos comunes incluyen ladrillo, acero inoxidable, acero galvanizado, cerámica. La elección del material está determinada por el tipo de combustible utilizado, si se libera un gas a alta temperatura durante la combustión, lo que hace que la chimenea se sobrecaliente, el metal no puede usarse. Su alta conductividad térmica contribuye al calentamiento de la estructura circundante y puede provocar un incendio. La chimenea para este tipo de combustible tiene paredes gruesas, y la parte superior está equipada con un pico. Chimeneas de acero instaladas a una temperatura del gas de combustión inferior a 400ºC.

La forma de la chimenea también importa, las opciones populares son la chimenea cuadrada y rectangular. Esta elección se debe a la disponibilidad de elementos adicionales confeccionados utilizados para el dispositivo de paso. El tipo de techo es uno de los factores más importantes.

Presta atencion Dependiendo de la resistencia del techo al fuego, se selecciona el tamaño del espacio de incendio. Para materiales combustibles es de 13–20 cm.

Caja de humo

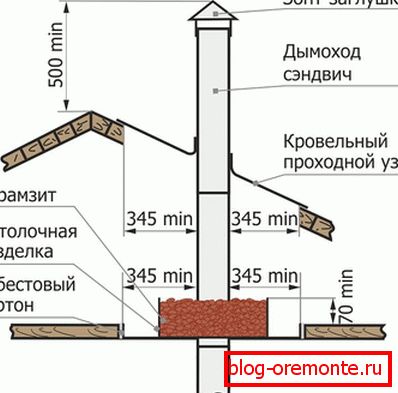

Cualquier techo incorpora una capa de vapor e impermeabilizante. La integridad de los lienzos depende de la estanqueidad del techo, la ausencia de fugas y el aislamiento húmedo. La remoción de la chimenea a través del techo requiere la creación de un orificio en el techo, que incluye no solo el tamaño de la tubería, sino también la distancia de protección contra incendios para el listón y la empanada de techo, según lo definen las normas pertinentes.

Presta atencion La mejor solución sería hacer la caja en el pasaje.

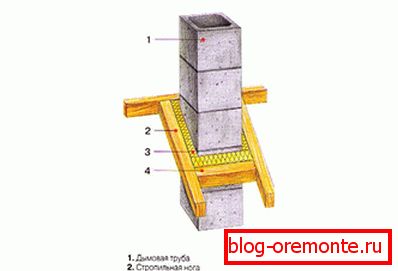

La ubicación de la unión de la chimenea está limitada en los lados de las patas de las vigas, las partes superior e inferior están hechas de vigas transversales, seleccionadas por el tamaño de las vigas. Después de hacer la caja, la tarta para techos se corta según el principio de un sobre. Los bordes de las pinturas de vapor e impermeabilizan plomo en vigas y vigas y se fijan con clavos o grapas, además, sus bordes están pegados con cinta adhesiva. El fallo de aislamiento debe compensarse sellando cuidadosamente sus bordes. Con el acabado adicional del ático, la impermeabilización se presionará contra los listones.

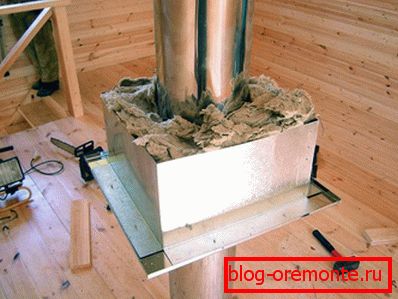

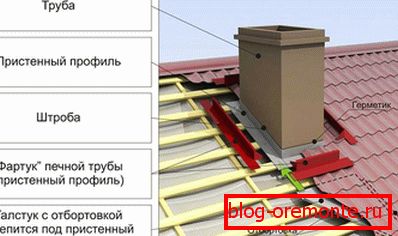

El espacio libre entre la tubería y la caja se llena con un aislamiento incombustible. La estanqueidad del paso de la tubería es proporcionada por la instalación del delantal. Su parte superior se coloca en el exterior y se coloca debajo del material del techo.

Aislamiento стыков

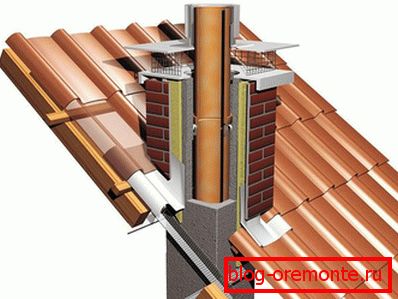

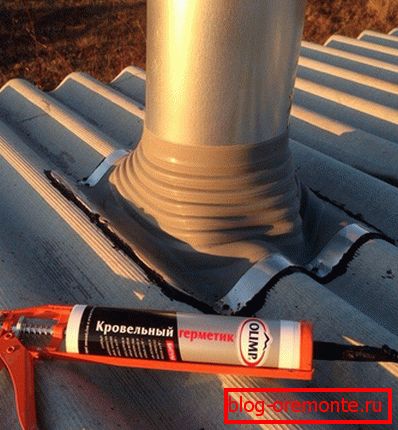

Para la salida de tubos redondos, se utiliza una suave penetración de silicona o caucho con una brida unida a la pendiente. El elemento tiene diferentes tamaños y es fácil levantarlo hasta el diámetro de la tubería. La junta de silicona es adecuada para cualquier pendiente de paso. Dicha opción es adecuada para el tubo metálico que no se calienta a más de 100 ° C. Con un mayor grado de calentamiento se utiliza una copa de metal con una falda, que se coloca en el tubo. La falda se sujeta con tornillos al techo. La falda está cubierta con material de techo con pegamento obligatorio con sellador. El paso del tubo de ladrillo está cerrado por elementos que vienen completos con material para techos.

El sellado de la unión de la tubería y la loseta natural se realiza con la ayuda de una cinta elástica que contiene aluminio y plomo. El lado inferior con adhesivo se aplica a la parte inferior de la tubería y al techo. En la tubería se fija con una tira metálica, cuyo borde superior está cubierto con un sellador. La conexión con un techo blando también está aislada con una banda elástica.

Salida a través de la pared

Cuando se construye una chimenea, cuando la estufa está ubicada cerca de una pared, es más fácil llevar el canal de descarga de gas no a través del techo sino a través de la pared. Este diseño tiene sus ventajas:

• ahorro de espacio;
• disponibilidad de instalación;
• La estanqueidad del techo no está dañada.

Entre las desventajas se pueden destacar:

• la necesidad de aislamiento;
• pérdida de una parte del calor que sale de la chimenea;
• La presencia de una trama horizontal que afecta negativamente a los antojos.

Instalacion

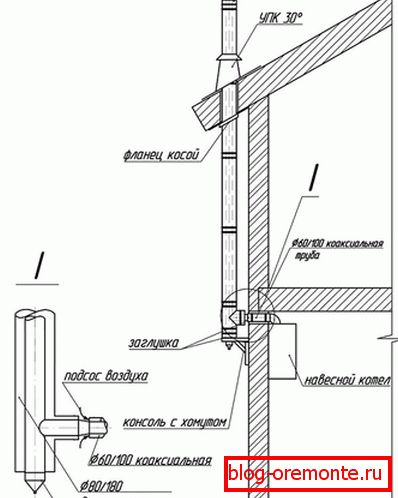

El diámetro de la chimenea depende de la potencia de la caldera de calefacción, y la altura tiene en cuenta el nivel óptimo de empuje. El diseño de este modelo de chimenea consiste en un canal vertical externo y una chimenea horizontal que conecta el tubo exterior y la caldera. El trabajo comienza con la selección del lugar donde el tubo sale de la habitación. El agujero en la pared está hecho para el tamaño del canal más el aislamiento. El tubo horizontal está conectado a la caldera mediante elementos de transición estándar y pasa a través de la pared en un ángulo de 90 °. En la pared, se fija con soportes especiales. El acoplamiento con el canal exterior se realiza en un ángulo de 90 °. La instalación de una T con un vidrio de limpieza y un tubo para drenar el condensado brindará la posibilidad de una limpieza y un funcionamiento sin problemas. Como chimenea, se utiliza un sistema de circuito simple de bajo costo con una pared de acero inoxidable o doble circuito, un dispositivo óptimo con una capa de aislamiento térmico entre dos tuberías. Dicho sistema está protegido contra daños y proporciona un nivel adecuado de seguridad contra incendios.

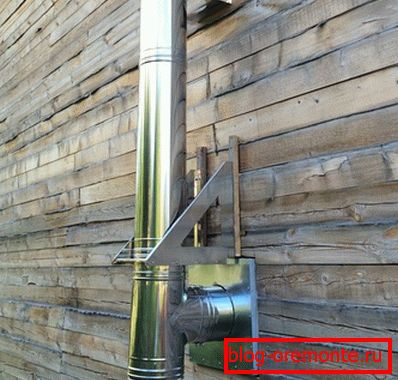

El tubo exterior está fijado de manera uniforme 1–2 metros a la pared, para esto se utilizan soportes de metal.

Presta atencion El lugar donde una tubería horizontal pasa a través de una pared de madera está necesariamente aislado con material resistente al calor: fibra de asbesto, acero.
