Cómo llevar la tubería a través del techo de tejas

Los techos hechos de pisos corrugados se ganaron la confianza de los desarrolladores privados debido a su peso liviano, larga vida útil y apariencia, imitando el relieve de las baldosas cerámicas tradicionales. La lámina corrugada es un metal delgado, duradero y resistente a la corrosión, que está cubierto con una capa de pintura y con la ayuda de prensado le da a la superficie la forma deseada. Para calentar la casa, instala estufas de leña, calderas de gas para cocinas de combustible sólido. Dado que la instalación de este tipo de equipos es técnicamente difícil, cuenta con la confianza de profesionales. Sin embargo, asegurar el paso de la tubería a través de la loseta de metal y el piso corrugado es tarea del propietario.

Tipos de chimeneas

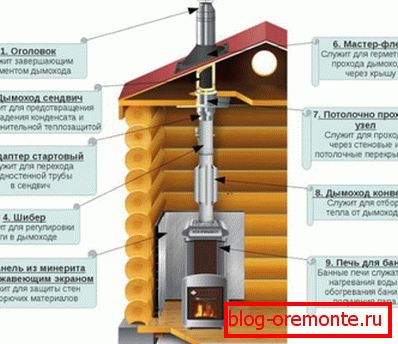

El tubo de la chimenea es un cilindro hueco a través del cual los productos de humo y combustión se ventilan a la atmósfera. Las estufas utilizan las siguientes opciones para organizar este proceso:

1. Con la ayuda de una chimenea de ladrillo. El sistema de chimenea de ladrillos resistentes al calor, diseñado específicamente para la colocación de hornos, tiene una sección transversal cuadrada o rectangular. Esta es una forma costosa de deshacerse del humo, sin embargo, es más segura y más duradera. El único inconveniente de una chimenea de ladrillo es una superficie porosa y drenada, sobre la cual se depositan el hollín y el polvo. Si no hostiga la limpieza regular de la tubería, las capas de hollín la obstruyen completamente, reducen los antojos y aumentan el riesgo de incendio. Para llevar la chimenea de ladrillo a través del techo, es mejor no hacerlo por su cuenta.

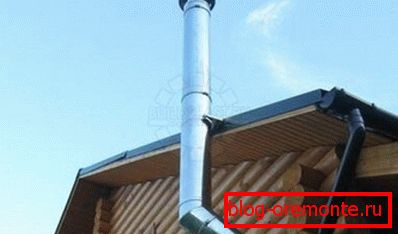

2. Con la ayuda de una chimenea de metal. Las tuberías de metal hechas de acero inoxidable con la adición de molibdeno o zinc se venden en ferreterías. Al comprar secciones rectas, dobleces y abrazaderas, puede ensamblar una chimenea de la configuración requerida insertando segmentos de tubería entre sí. La superficie interior resbaladiza de la chimenea no permite que se acumule el hollín, lo que permite que el aire se mueva libremente hacia el techo. La desventaja de este método es que el metal no retiene el calor tan bien como un ladrillo, por lo tanto, debido a la diferencia de temperatura dentro y fuera del tubo, se acumula condensado en él. La chimenea de metal está hecha de sección redonda, y debido al hecho de que consta de partes individuales, llevarla a través del techo es bastante simple.

Seleccionando la ubicación de la salida.

Elegir un lugar conveniente para hacer agujeros en el techo del tubo corrugado debajo de la chimenea, la mitad del éxito. Naturalmente, el factor decisivo en esta materia es la ubicación del horno. Las estufas profesionales recomiendan que coloques la chimenea verticalmente, sin embargo, hay matices más sutiles:

• Es mejor tener un agujero para la salida de la chimenea en el punto más alto del techo, es decir, más cerca de la cresta. La distancia óptima desde la cresta hasta la tubería es de 50-80 cm.
• Es deseable que el orificio en el techo del tubo corrugado no caiga sobre los elementos del sistema de armadura. Para sortearlos usa grifos, esquinas, secciones de la chimenea. Con la ayuda de ellos podrás establecer la rotación de 90 o 45 grados.
• La longitud de los segmentos de la chimenea se calcula de tal manera que las uniones se ubican por encima o por debajo de los puntos de paso de los techos y el techo del piso corrugado. De lo contrario, la calidad de la conexión será problemática.
• Para garantizar una buena tracción, la altura del sistema de chimenea debe ser 1-1.5 más que la cresta del techo. Si la tubería es demasiado alta, mientras pasa a través de ella, el flujo de humo tendrá tiempo para enfriarse, lo que conduce a la formación de condensado.

Para verificar si ha identificado correctamente el punto de salida de la futura chimenea, dibuje una marca en el techo del piso perfilado y verifique su temperatura al final del día: la tubería debe estar ubicada en la "zona fría", es decir, permanecer a la sombra durante casi todo el día.

Etapa preparatoria del trabajo.

Para evitar cualquier dificultad durante la instalación de la tubería, debe preparar el lugar de trabajo y las herramientas con anticipación. El agujero hecho de corte corrugado según la siguiente tecnología:

1. Después de determinar la configuración de la chimenea, planifique dónde se ubicará la salida al techo. Recuerde que es mejor colocar el tubo verticalmente.
2. Recoja el tamaño de la sección transversal de la chimenea según las recomendaciones del fabricante del dispositivo de calefacción. Cuanto más gruesa y alta sea la tubería, mejor se elimina el humo del horno. Es importante que todos los segmentos sean de la misma sección y que encajen, insertados sin un espacio.
3. En el techo de la lámina perfilada se describe el contorno de la tubería con un marcador permanente.
4. Las amoladoras con metal salvaje delgado cortan un agujero, y se apartan de la línea prevista un par de centímetros dentro. El trabajo con láminas perfiladas debe realizarse con cuidado y lentamente, de modo que el borde del corte sea uniforme, sin astillas, lo que puede dañarse en el proceso de extracción de la tubería.
5. En las esquinas del orificio, debe hacer cortes cortos para doblar los bordes de la lámina hacia arriba.
6. Pesar lo mismo en el techo. Monte la caja de metal que conecta el tubo con las vigas. La chimenea pasará a través del agujero dentro de la caja, la distancia entre sus paredes debe ser de al menos 15 cm.
7. El aislamiento, la película impermeabilizante y la membrana de barrera de vapor se retiran del orificio realizado en el techo. Es necesario que salga el agujero.

Para las regiones del norte, en las que la capa de aislamiento excede los 150 mm, se recomiendan tuberías sándwich, que consisten en dos capas de metal y material de aislamiento térmico entre ellas.

Chimenea de salida al techo.

Todo el trabajo de preparación está hecho, solo queda conectar correctamente la tubería y poner en funcionamiento la chimenea. Para llevar la chimenea al techo:

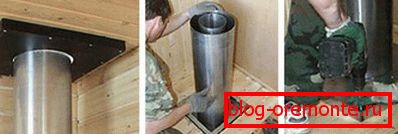

• Inserte la chimenea a través del agujero en la caja y diríjala hacia el techo. Con cinta adhesiva, los bordes de la película impermeabilizante y la membrana de barrera de vapor se fijan firmemente a la superficie de la chimenea.
• En una caja es denso para rellenar con arcilla expandida o para colocar lana mineral. Estos tipos de aislamiento no están sujetos al fuego, por lo que aíslan la tubería y protegen contra el encendido repentino de los elementos de madera del sistema de armadura y el listón.

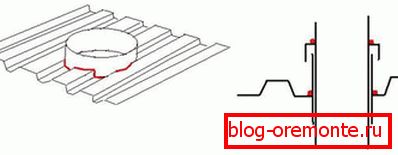

• Coloque el sello de goma o silicona de la tubería que protege contra las fugas de humedad en el lugar de la extracción. Para proporcionar una mejor impermeabilidad, el sellador se pega a la lámina corrugada con sellador resistente al fuego.
• La chimenea se suministra con nuevos segmentos a la altura requerida, apretando las uniones con abrazaderas de acero galvanizado.
• Después de eso, solo queda para aportar belleza: coloque el delantal exterior en el color de la baldosa metálica que cubre el sello de goma y la caja.

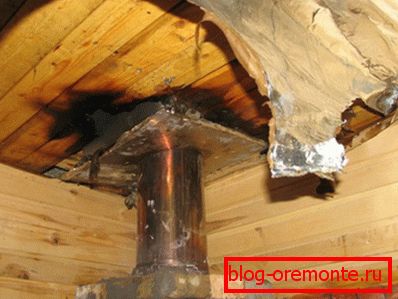

No tenga miedo de sobrecalentarse la película impermeabilizante de la superficie de la chimenea, ya que la lana mineral o la arcilla expandida incrustada en la caja la protege del fuego de manera confiable.

Incluso un artesano principiante puede llevar una chimenea al techo, lo principal es no olvidar que el descuido de este problema puede provocar un incendio y la pérdida de su propiedad.
