Los aparatos de calefacción son un atributo necesario de cualquier edificio residencial, ya que proporcionan una temperatura agradable para la vida en el período frío, que dura 9 meses en la mayoría de las regiones de Rusia. Sin embargo, la comodidad adicional viene en conjunción con un cierto grado de riesgo de incendios. Por lo tanto, se presta especial atención a la chimenea, con la ayuda de la cual los productos de humo y combustión se eliminan de los generadores de calor y se retiran fuera de la habitación. Este artículo le dirá cómo conseguir una chimenea a través del techo en cumplimiento con todos los requisitos de seguridad.

Consecuencias de una mala instalación.

Como regla general, los servicios de instalación de chimeneas no están incluidos en el trabajo del instalador de estufas o del instalador de equipos de gas, el propietario debe garantizar el paso del tubo de la chimenea a través del techo de manera independiente. La simplicidad imaginaria de la tarea obliga a los artesanos del hogar a rechazar los servicios de maestros de techos profesionales. Sin embargo, la conclusión de mala calidad de la tubería al techo enfrenta serias consecuencias:

1. La humedad se filtra en la mampostería a través de un pasaje de tubería con fugas, destruyendo gradualmente la chimenea de ladrillo.
2. El aumento de la humedad dentro de la chimenea estimula la propagación de hongos y microorganismos del moho. Las esporas de algunas especies de hongos son peligrosas para la condición humana, por lo que no es seguro usar el tubo infectado. En casos avanzados, tanto la chimenea como la estufa deben ser reemplazadas.
3. La penetración del agua en el paso de la chimenea a través del techo reduce a la mitad las propiedades de aislamiento del aislamiento. Además, después de secar la capa de aislamiento térmico, sus características nunca volverán al nivel anterior.
4. Incluso el sistema del techo sufre una extracción de mala calidad del tubo a través del techo, ya que la humedad que penetra en él a través de un pasaje con fugas conduce a la descomposición y la destrucción.
5. Los huecos cerca del paso de la tubería interrumpen la circulación normal del aire dentro del ático, lo que lleva a un aumento de las pérdidas de energía y los costos de calefacción.

Por cierto, no solo las chimeneas de hornos se llevan al techo, sino que también colocan tuberías de calderas de gas y salidas de ventilación, para cuya instalación utilizan los mismos métodos.

La elección de la ubicación de la chimenea de salida y su altura.

La primera condición para la calidad de la tubería de salida a través del techo: la colocación correcta de la chimenea en el techo. El funcionamiento de todo el sistema de calefacción depende de este factor, por lo tanto, para evitar errores, la instalación se realiza de acuerdo con los requisitos de seguridad del edificio y los incendios.

• Los tubos de las chimeneas se colocan en las inmediaciones del punto más alto del techo, a una distancia de 1-1.5 m.
• La altura recomendada de la chimenea en relación con la cresta del techo para garantizar el tiro normal de la estufa es de 0.5-1.5 m.
• Cuanto mayor es la altura de la chimenea, mayor es la fuerza de tracción en el horno o caldera de gas que proporciona.
• Cuanto más bajo esté el tubo en la pendiente, mayor debe ser su longitud para que la altura recomendada de la chimenea sobre el techo cumpla con las recomendaciones.
• Parámetros tales como la altura de la chimenea, el diámetro de la sección transversal se elige de acuerdo con las recomendaciones del fabricante del dispositivo termogenerador o según el cálculo.
• La chimenea se compone principalmente de secciones verticales de tuberías, la longitud de los segmentos horizontales no debe superar 1 m.
• Coloque la salida colocada entre los elementos del sistema de truss, para no violar su integridad.

La principal dificultad para sostener el tubo a través del techo es que la temperatura de las paredes aumenta durante el paso del humo, lo que hace que sea peligroso encender los materiales combustibles del sistema de celosía.

Penetración elástica

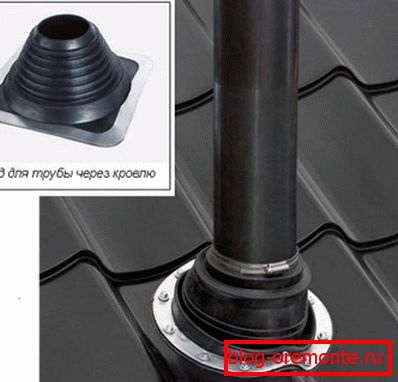

Más a menudo en la construcción privada se enfrentan con la instalación de tubos metálicos de sección circular. Para garantizar la estanqueidad del paso, utilice un dispositivo especial: penetración elástica. Este producto está hecho de silicona o caucho de alta resistencia, con forma de embudo con un borde ancho en forma de cuadrado o círculo, llamado delantal. Debido a sus propiedades, la penetración elástica toma cualquier forma, ajustándose al ángulo de inclinación de la pendiente. Soporta temperaturas extremadamente altas o bajas, exposición a productos químicos agresivos y tiene una amplia gama de colores.

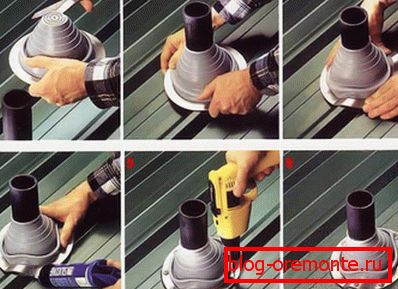

Al comprar el hundimiento elástico, se guían por el diámetro de la tubería y el color del material del techo. Los modelos universales, en forma de pirámide escalonada, son adecuados para cualquier tamaño, la adaptación se realiza recortando la penetración al nivel deseado. Es muy sencillo instalar un delantal elástico en el techo, debe colocarlo en el paso de la chimenea, colocar un círculo de metal con agujeros para los sujetadores, procesar la junta con sellador resistente al fuego y fijarlo con un destornillador. Para techos con pendientes pronunciadas, aplique un tipo especial de penetración de plástico con una brida de montaje en ángulo dada.

Alimentacion de metal

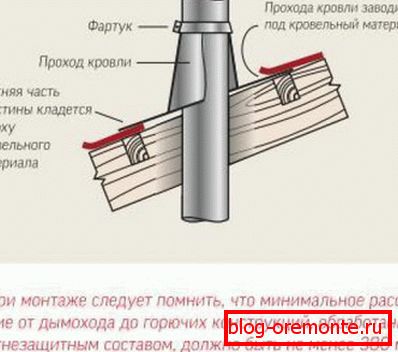

En las tiendas del edificio puede encontrar otro tipo de penetraciones para tuberías redondas: una alimentación de metal. Se utiliza para realizar el paso de la chimenea a través de un techo sin relieve. Los tubos de acero de aleación prefabricados tienen un ángulo de techo estándar, que se selecciona bajo la pendiente del techo. Para instalar, usted debe:

Cortar un agujero adecuado en el techo. Para ello, se aplica un marcador en la superficie del marcado del techo. Según el material del techo, el corte se realiza con una amoladora o tijeras afiladas, retrocediendo 1-2 cm dentro del círculo.

• Retire el material a prueba de agua y aislamiento del orificio, liberando el paso para la chimenea. Si es necesario, retire los elementos del listón y córtelos con cuidado.
• En la parte inferior del techo, asegure una lámina de material resistente al fuego con una abertura del diámetro requerido de tal área que haya un margen de 15-20 cm a cada lado de la chimenea.
• Empuje el módulo del tubo en el orificio, conéctelo con la chimenea colocada, apretando la unión con una abrazadera.
• Para colocar la boquilla de salida en la tubería, fije en la superficie de la pendiente con sellador resistente al fuego y tornillos autorroscantes con una tapa de goma.
• Agregar un tubo con nuevos segmentos para que la altura de la chimenea alcance el nivel de cresta en 0.5-1.5 m.

Algunos maestros prefieren usar un método diferente: previamente están sellados en una tubería de chimenea a través de la entrada, aislándolo con material termo aislante, por ejemplo, lana de roca, y solo entonces esta estructura se monta en el pasaje.

Conclusión de tubos rectangulares y cuadrados.

Estufas de chimenea y chimeneas de ladrillo, generalmente de forma cuadrada o rectangular, así que use otros métodos para llevarlo al techo. Esta tarea es para un asesino experimentado, no un artesano casero, porque el proceso utiliza una técnica especial de colocación. Cuando la chimenea se acerca al techo, se corta un orificio del tamaño apropiado con un margen de 2 a 5 cm, a través del cual el fabricante de la estufa lleva el tubo al techo. Aunque el ladrillo resistente al calor mantiene perfectamente el calor dentro de la tubería, desde el interior el pasaje se corta con láminas de asbesto para proteger las vigas del fuego.

Una cinta de impermeabilización suave en una base de plomo o aluminio, cuyo borde inferior se fija al techo con un sellador, se une al tubo de ladrillo con un perfil metálico. Después de esta improvisada impermeabilización se cierra con un delantal decorativo especial. Consta de cuatro partes adicionales y se instala debajo del material del techo, lo que hace que el paso esté limpio y bien protegido.

Instalación de la caja de salida.

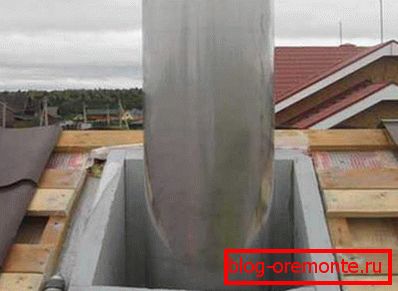

La estructura del techo está formada por capas de varios materiales, cuyas cualidades refractarias se expresan de diferentes maneras. Si bien la mayoría de los materiales para techos no se queman ni soportan la combustión, el sistema de techo, tradicionalmente hecho de madera, no posee tales propiedades. Para retirar con seguridad la chimenea a través de cualquier material, monte la caja de pasaje:

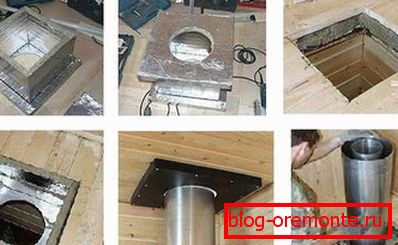

• El primer paso es adquirir o hacer una caja de material refractario, por ejemplo, metal o asbesto. El tamaño de la caja se selecciona de acuerdo con la sección transversal de la tubería, de modo que entre sus paredes haya al menos 15 cm.
• Después de hacer el orificio, se instala un conducto, el borde superior se alinea con el nivel de la pendiente del techo.
• Retire la chimenea a través del agujero en el cuadro de paso. Los bordes de la película impermeabilizante y la barrera de vapor están pegados a la tubería con sellador resistente al fuego y cinta reforzada.
• La arcilla se vierte dentro de la caja o se coloca lana de roca para aislar la chimenea. Los materiales de aislamiento térmico se colocan teniendo en cuenta el hecho de que no deben impedir la circulación de aire.
• En el exterior, el tubo de la chimenea, en función de la forma y el material del techo, se recorta con una penetración elástica, un delantal decorativo o un tubo de metal.

Una salida de chimenea bien hecha no arruina la apariencia del techo, no permite la entrada de humedad y es segura desde el punto de vista de las normas de prevención de incendios. Observe la tecnología correcta para el paso de los tubos a través de techos para protegerse y proteger su propiedad.
