Cómo instalar vigas en el techo de la bañera - video y foto

Todo el mundo ha sabido por mucho tiempo el amor ardiente de los rusos por un viaje rápido, pero nuestros compatriotas llaman a los baños no menos cálidos sentimientos. Las altas temperaturas, la alta humedad y el vapor medicinal fortalecen la salud y la inmunidad de aquellos que tienen el buen hábito de cocer al vapor regularmente. Para un dispositivo de baño verdaderamente cálido, es habitual utilizar una cabaña de troncos o troncos de madera dura, que retiene el calor durante mucho tiempo y tiene propiedades curativas debido al alto contenido de fitocidas. Los artesanos experimentados notaron que más del 80% de la pérdida de calor en el baño ocurre a través del techo, por lo que es muy importante hacer e instalar correctamente las vigas. En este artículo hablaremos sobre las características del dispositivo del armazón de la armadura del baño, que deben considerarse durante la construcción.

Forma de techo

En el papel del baño por lo general sirve una pequeña casa de troncos de un registro o una barra. Como material de construcción, se recomienda utilizar madera de pino, cedro o alerce, que tiene propiedades curativas y alta resistencia a la humedad. Como la superficie del techo tiene un área bastante grande, una gran cantidad de calor lo atraviesa. Pero si elige correctamente el diseño de las vigas, el calor se almacenará dentro de la sala climatizada. Los tipos más populares de techos que bloquean una casa de troncos se consideran:

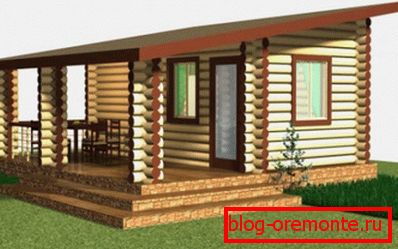

• Sawbone. De hecho, el esqueleto del techo de un solo paso consiste únicamente en el mauerlat y las vigas, que forman el plano de su única pendiente. La pendiente recomendada de este tipo de techo para Rusia Central es de 10 a 25 grados. Las principales ventajas de un techo de cobertizo: instalación simple, rápida y materiales de ahorro. La desventaja de esta opción es la imposibilidad de equipar una habitación del ático normal.
• Dvukhskatnuyu. El techo a dos aguas consta de 2 planos en ángulo con la base del techo y forma una forma reconocible. Los balseros y las bocanadas forman armazones triangulares que son resistentes a todas las influencias externas. Si realiza una pendiente en el rango de 45-50 grados, la nieve, el agua derretida y la lluvia se deslizarán independientemente de la superficie de la pendiente. Pero la construcción de tal estructura requiere 1,5 veces más madera para la fabricación de vigas y 2 veces más material para techos.

Presta atencion Una casa de troncos de madera o madera sin secar se contrae significativamente después de que la madera se haya secado. Por lo tanto, primero debe colocar la caja de baño, esperar un año para que tome las dimensiones finales, y luego instalar las vigas y colocar el material del techo.

Tipo de construcción

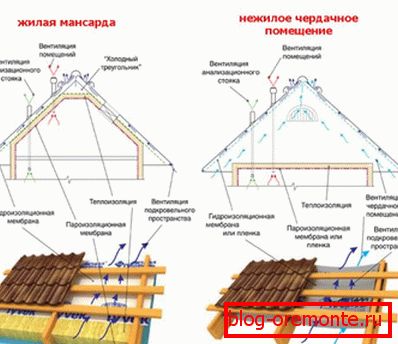

Es importante para la construcción del baño que el calor en su interior se conserve durante mucho tiempo. Por lo tanto, la mayoría de las veces se toma un tamaño pequeño del marco, porque una pequeña área es más fácil de calentar gastando menos combustible. Además, debe realizar el aislamiento de la habitación, debido a que se reducirá la pérdida de calor. Dependiendo de la colocación del aislamiento, hay dos tipos de techos de baños:

1. Frio El techo frío es una construcción en la que se calienta, no la superficie de las pendientes, sino el piso del ático. En este caso, el ático del baño no se calienta, por lo que solo se puede utilizar el almacenamiento de accesorios para el baño. Para aislar el piso del ático, se utiliza un material aislante de relleno, que retiene perfectamente el calor dentro de la habitación calentada por el horno.
2. Cálido Un techo cálido es un diseño que prevé el aislamiento de rampas entre vigas. Para hacer que un techo cálido sea más duro y más costoso que un cobertizo, pero le permite equipar un cómodo lugar de descanso en el espacio del techo. El aislamiento mineral en forma de esteras o losas se coloca en el espacio entre techos del techo.

Los maestros y conocedores de baños con experiencia creen que es mejor hacer un techo frío para esta estructura, ya que es este diseño el que le permite ahorrar más calor dentro de la habitación. Tal solución asegura que el baño se caliente más rápido y se enfríe por más tiempo.

Colocación de la placa de potencia

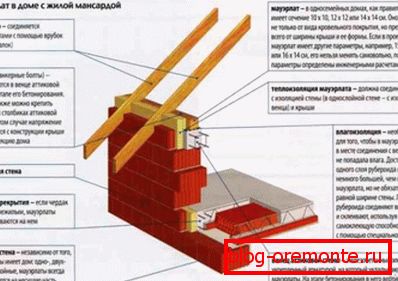

La estructura del techo es lo suficientemente pesada, por lo que la instalación de vigas no se realiza directamente en las paredes de apoyo. Para distribuir uniformemente la carga y evitar la deformación de los soportes en el cinturón superior de la caja, se coloca la placa de alimentación. Mauerlat es una barra plana y duradera con una sección de 100x100 mm o 150x150 mm, montada en una casa de troncos para mitigar la presión en las paredes de las vigas del techo. El proceso de instalación de este elemento del marco de la armadura de la bañera es el siguiente:

• Primero, la barra de soporte se corta en pedazos de la longitud requerida. La longitud de la mauerlat corresponde a la longitud del baño, y el número de la pendiente del techo.
• Luego el mauerlat se impregna con preparaciones antisépticas de penetración profunda. El tratamiento se lleva a cabo por duplicado para proteger el árbol de hongos, moho y podredumbre.

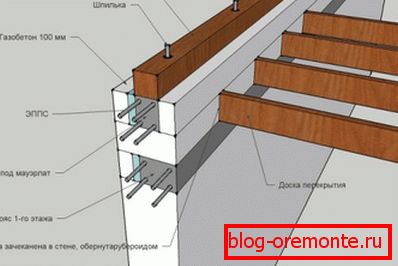

• Mauerlat se fija en la fila superior de paredes de soporte con montantes metálicos o pernos de anclaje. Además, las ubicaciones de los puntos de unión se calculan de manera que se encuentren entre las vigas.
• Después de instalar la viga maestra, puede proceder al ensamblaje del marco del armazón del techo.

Tenga en cuenta que si una casa de troncos actúa como un baño, entonces será correcto usar bordes superiores, reforzados con soportes de metal, como placa de alimentación. Sin embargo, si la construcción del techo es complicada o pesada, entonces este elemento del marco es indispensable.

Diseño de marco

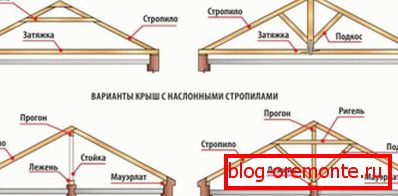

La base de la estructura del techo es el marco del techo, que soporta el peso de la cubierta del techo, distribuye uniformemente la carga entre los muros de carga y los cimientos, y también se utiliza para fijar el material a prueba de agua. Está hecho de madera y consta de los siguientes elementos:

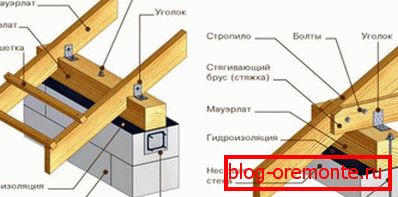

1. Mauerlat Este es un tipo de barra de soporte, que distribuye el peso y suaviza la presión de las vigas en las paredes de soporte del baño. Está hecho de madera de pino cuadrada, sobre la cual se fijan las patas de la viga.
2. Bastidores. Los bastidores se denominan elementos de marco de soporte vertical que soportan la viga de cumbrera o la parte central del pie de armadura. Este elemento solo se utiliza en sistemas de vigas de naslon.
3. Rafters Las patas del balsa están hechas de tablas con una sección de 50x150 mm o 100x150 mm, con un extremo que se instalan con un borde en el mauerlat, y con el otro descansan contra la segunda pata del par o la viga de cumbrera.
4. Los puntales. Los puntales se llaman elementos de bastidor de soporte, ubicados en ángulo con respecto a las patas de la viga y evitan que se doblen por su propio peso.
5. Apretando Los elementos horizontales en pares entre las patas del truss compensan la carga de rasgado que actúa sobre las paredes de soporte.

Es importante Dado que el baño se considera una estructura con un alto riesgo de incendio, es necesario hacer que el armazón de madera sea resistente al fuego. Para hacer esto, todas las partes de la estructura son tratadas con retardante de fuego.

Tecnologia de montaje

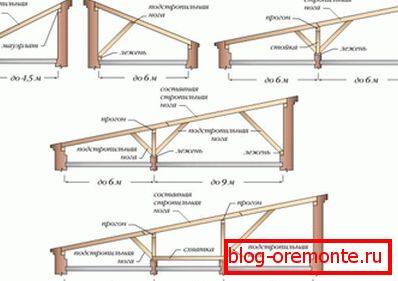

Si se planea un muro de carga interno para el proyecto de baño interior, entonces es mejor hacer un sistema de armadura inclinada que consiste en un mauerlat, postes verticales, una viga de borde y un tope. Si solo se transportan paredes externas, entonces es posible instalar solo un sistema de suspensión más complejo. En general, la instalación de vigas para el techo del baño se realiza de la siguiente manera:

• Primero, en la parte superior, los muros de apoyo de la cinta apilan la viga de soporte, llamada Mauerlat, y el suelo. Fíjelo con pernos largos de metal o pernos de anclaje.
• A continuación, coloque el bastidor en el suelo. Para que se mantengan verticales durante la instalación, se refuerzan temporalmente con puntales.
• En la viga de la cresta de la pila de rack. La exactitud de la instalación podkonykovogo madera comprobado con la ayuda de nivel de construcción.
• Luego instale las vigas con un paso de 60-120 cm, de modo que sea conveniente montar el aislamiento. Arregle los vigas m usando clavos, grapas, placas de metal o deslizadores.

Los artesanos experimentados notan que las vigas del techo para un techo de baño se pueden montar en el suelo, y luego se pueden levantar e instalar en la mauerlat como una forma lista para usar.
