Cómo hacer una tapa en el tubo de la chimenea con sus

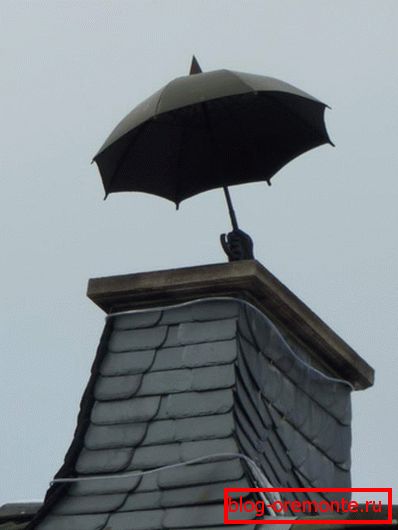

A través de la chimenea en la calle pasa una mezcla de gases con los productos de combustión del combustible de las chimeneas, las estufas y las calderas de calefacción. Al mirar casas privadas, se puede ver que la cabeza de la tubería está coronada con una visera o paraguas especial. A primera vista, estos dispositivos, decorados con forja tallada, con patrones y figuras intrincadas, parecen ser solo un elemento de decoración. De hecho, el capó de la chimenea es un elemento importante del sistema de eliminación de humo, cuyo diseño e instalación correctos afectan la eficiencia de su trabajo. Este artículo tratará sobre los principios de trabajo, tipos y métodos de deflectores de fabricación propia con sus propias manos.

Construcción

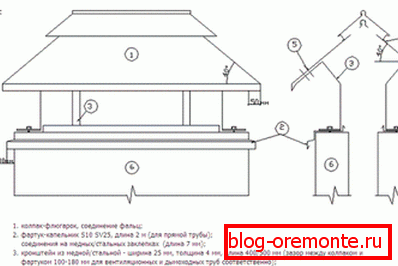

Campana extractora: un dispositivo que parece un paraguas o visera instalado en la cabeza de la tubería para protegerla de la humedad. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Construcción колпаков всех видов состоит из следующих элементов:

1. Paraguas protector Parte superior de la tapa en forma de cono, pirámide, semicírculo u otras formas más complejas. El paraguas protege la tubería contra la precipitación, los escombros y las aves que entran a la chimenea.
2. Delantal-goteo. Este elemento de tapa protege la punta del tubo de las gotas que rebotan de un paraguas. Ayuda a aumentar la vida útil de la chimenea, previene la aparición de corrosión, hongos. Se utiliza un delantal cuando la tapa se instala en un tubo rectangular o cuadrado.
3. Corchetes Placas de chapa metálica que se utilizan para conectar la visera al delantal. El número de soportes depende del tamaño de la chimenea y el peso del paraguas. Los sujetadores se realizan por soldadura.

Es importante Para la chimenea, puede hacer una capucha con sus propias manos de chapa metálica, sin embargo, los modelos más complejos son más fáciles de comprar o comprar. El más conveniente para mantener y utilizar el formulario: un paraguas protector con una tapa que se abre. Debido a la movilidad de este elemento, la visera protectora no se retira durante la limpieza o inspección de la chimenea.

Para hacer una tapa duradera para el tubo de la chimenea, use una lámina de metal no corrosiva. Es común hacer tus propias manos de acero galvanizado, cobre o aluminio. El paraguas en la punta de un cobre tiene un tono noble, parece respetable, pero a menudo se convierte en una "víctima" de los coleccionistas de metal no ferroso.

Variedades

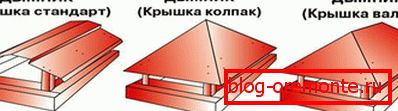

La abundancia de formas y tipos de chimeneas obligó a los fabricantes a producir tapas de varias formas, estilos y tamaños. En las ferreterías hay productos de los siguientes tipos:

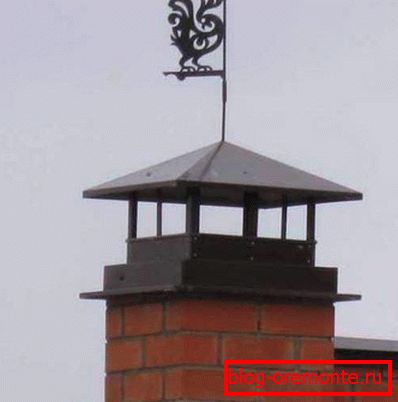

• Paleta estándar. Su paraguas es una pirámide, hecha de chapa metálica, con soportes unidos a un delantal que gotea.

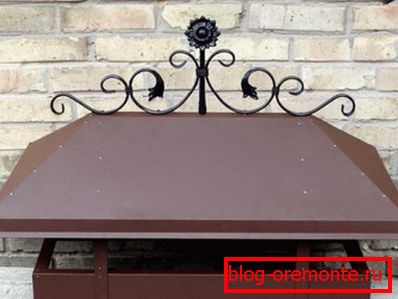

• Quadro vane. La parte superior de estos modelos se asemeja a un techo de cadera. Como regla general, se utilizan para tubos rectangulares hechos de ladrillos.
• Flyugarka con una sombrilla semicircular. Se utiliza para la instalación en los techos de las casas en el estilo europeo. En términos de mayor tracción, tiene una baja eficiencia, sin embargo, se ve hermosa en la rampa.
• Paleta plana. Está equipado con un paraguas rectangular plano, utilizado para edificios en el estilo de minimalismo y moderno. La tapa plana de la tapa no permite que la nieve se deslice, por lo que los soportes de dichos modelos experimentan una mayor carga y, a veces, se deforman.
• Paleta redonda con un paraguas en forma de cono. Debido a que se utiliza para proteger tubos redondos de acero inoxidable, estos modelos no cuentan con goteo.

Presta atencion Flyugarki proporciona elementos funcionales adicionales: faldones, techos dobles, puertas batientes. No debe involucrarse en detalles elaborados, porque lo principal en la elección de un deflector es la durabilidad y la eficiencia. La mala forma puede causar ruido o vibración en la tubería.

Principios de funcionamiento y funciones.

La tapa en la chimenea no solo protege contra la entrada de escombros y agua en el canal de salida de humo, sino que también afecta la fuerza de tracción. El flujo de aire, moviéndose horizontalmente o en ángulo, se divide y desciende, esto causa un efecto de "succión". Debido a esto, se crea una zona con presión reducida, en la que el humo del horno se precipita. El deflector protector realiza las siguientes funciones:

1. Evita la penetración de la humedad en la chimenea. La humedad en la chimenea aumenta el consumo de combustible y crea condiciones favorables para la propagación de hongos.
2. Cierra la apertura de la tubería contra la caída de ramas, hojas, escombros y la anidación de aves. Paraguas reduce el riesgo de incendios, obstrucciones. Gracias a él, la chimenea se atasca con menos frecuencia y funciona de manera más eficiente.
3. Optimiza el funcionamiento de la chimenea. La visera seleccionada correctamente en un 10-15% aumenta la eficiencia de la chimenea. Y con la ayuda de deflectores aerodinámicos especiales con turbinas se resuelve el problema de la falta de empuje.

Es importante Aunque el paraguas protector de la chimenea se considera un elemento de decoración, en primer lugar es un elemento funcional de eliminación de humo. Un deflector seleccionado correctamente no debe crear ruido o vibración dentro del conducto de humos.

Haciendo tus propias manos

Para hacer una campana de chimenea con sus propias manos, es mejor elegir un modelo más simple. Para trabajar, se requieren láminas de acero galvanizado, cizallas metálicas, dobleces, rotulador, cartón, máquina de soldar. El proceso se realiza en el siguiente orden:

• Hacer una tapa protectora con las manos comienza con la eliminación de las medidas de la chimenea. Para esto, es más conveniente usar una regla de metal o cinta métrica. Las mediciones se realizan con precisión, sin prisas.

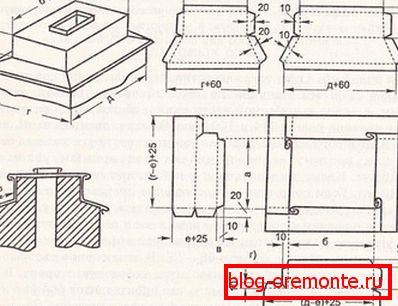

• La siguiente etapa - la creación de patrones sobre cartón. Tenga en cuenta que el paraguas debe colocarse en la chimenea fácilmente, sin esfuerzo, por lo tanto, se agrega un espacio de 4-5 mm a las dimensiones del tubo.
• Después de la aprobación final, el dibujo se transfiere a la hoja de metal con un marcador. Usando tijeras para metal, corta el paraguas de palanquilla.

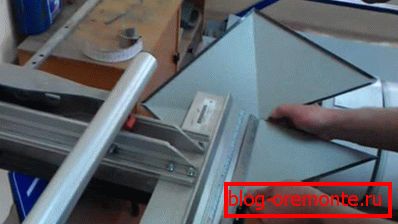

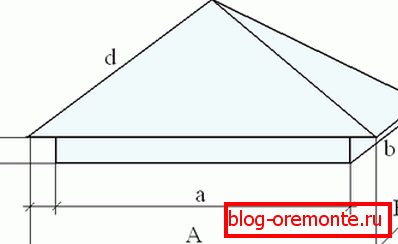

• La pieza se coloca sobre una superficie conveniente que marca y dobla la línea de doblado, marcada en el dibujo por una línea de puntos, en un ángulo de 90 grados. Luego dobla las líneas marcadas con la letra "d". En la unión, haga 3 agujeros con un paso de 15-20 cm y fije la visera con remaches.
• El patrón de un delantal-goteo también se transfiere a una lámina de metal y se corta. Las curvas se tratan con una máquina dobladora de láminas y conectan las piezas con remaches.
• Los soportes de la longitud requerida están hechos de placas de metal y soldados al delantal y al paraguas. Lugares de soldadura tratados con una imprimación para metal.
• En la tapa poner un recubrimiento resistente a la corrosión y 1-2 capas de pintura. 1-2 días son necesarios para el secado completo. Luego se coloca en la punta del tubo.

Es importante Es más fácil hacer un capuchón en una chimenea, si haces una lámina de metal curvada por un arco. Al crear un dibujo, tenga en cuenta que en invierno el peso de la capa de nieve cae sobre los soportes, así que elija un metal de suficiente grosor y resistencia.

Independientemente haciendo un paraguas para proteger la chimenea de la penetración de humedad, mida con precisión las dimensiones de la tubería. El modelo correcto del deflector mejora la apariencia del techo y optimiza el funcionamiento del sistema de eliminación de humo.
