Cómo hacer una pendiente del techo con sus propias manos -

Rusia central, rica en bosques de coníferas y caducifolios, es considerada la cuna de la construcción de madera. La vivienda tradicional, picada pyatistyonok, fue construida de madera, y esta elegante y espaciosa torre fue coronada con un techo inclinado. Conduciendo a lo largo de las carreteras de nuestro país, enlucidas a ambos lados de pueblos pequeños, tenga en cuenta que el techo de la mayoría de las casas es de este tipo.

A pesar de la historia y tradición antiguas, el techo triangular para una casa privada se ve moderno y elegante, por lo que los arquitectos lo utilizan en los proyectos de diseño más ambiciosos. Aplicando materiales modernos y funcionales a la construcción del conocimiento de arquitectos antiguos, un cálculo preciso que logran un aspecto sorprendente, distintivo y único. En este artículo encontrarás toda la información necesaria para su diseño y construcción.

Características de diseño

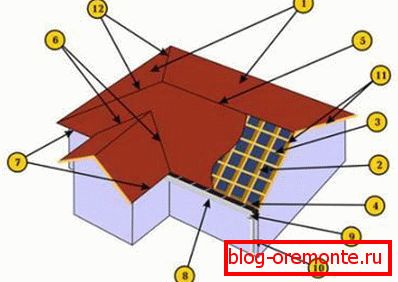

El diseño de la pendiente del techo de la casa es algo más complicado que la pendiente doble. La dificultad principal es que en un punto se conectan tres elementos: dos patas de armadura y una viga de cumbrera. Haga esta conexión correctamente con sus propias manos: trabajo fino, que solo un profesional de alto nivel que puede realizar un cálculo exacto puede hacer. El techo consta de los siguientes elementos, lo que demuestra el esquema:

1. Techos inclinados. Uno de ellos, frontal, tiene la forma de un triángulo equilátero, los otros dos son trapecios. El ángulo de inclinación forma el marco, que consiste en vigas ordinarias e inclinadas, señoras y elementos de soporte auxiliares del techo triangular. Para determinar el ángulo de inclinación de las rampas, se realiza el cálculo o se utilizan recomendaciones del fabricante del material del techo.
2. Piernas de balsa. Tableros lisos y duraderos, instalados con un borde delgado para una mayor rigidez, en un lado descansan en el mauerlat y en el otro en la viga de cumbrera. Se utilizan tres tipos de vigas en el dispositivo del techo triangular: privadas, puentes y diagonal. La diagonal forma la cadera, y el rango y el archivo y los barnes soportan rayos trapezoidales. Los diagonales, también llamados "planos", llevan una mayor carga, por lo tanto, para hacerlos con sus propias manos, usan tableros con una sección transversal que es más del doble de vigas comunes, o simplemente los empalman.
3. Cajón Los tableros, fijos perpendiculares a las patas de viga en filas, son un soporte para la colocación de material de techo. Para la instalación del revestimiento, se utilizan tableros sin revestir u hojas de madera contrachapada resistente a la humedad. La caja de celosía se usa para materiales de metal, corrugado y sólido para rollos y techos blandos.
4. Mauerlat Viga de apoyo utilizada como base para la fijación de patas de armadura. Distribuye el peso de la estructura del techo a las particiones de los cojinetes y lo redirige a los cimientos de la casa.
5. La moda La unión de las patas de viga, el punto más alto del techo, su pico.
6. Cruzando patines, forman endov, razlichkovki.
7. Voladizos Las partes sobresalientes del techo, formadas por patas de viga o potra, protegen las paredes de la casa de la humedad y el viento. Para que puedan llevar a cabo efectivamente las tareas que se les encomiendan, su longitud debe ser de 40 a 50 cm y más. De acuerdo a la ubicación se distinguen aleros y aleros sobresalientes.
8. Desagüe del canal. Uno de los elementos del sistema de drenaje del techo, proporciona el drenaje del agua desde el techo.
9. Embudos de entrada de agua. Recoger la precipitación de agua y dirigirla por el sistema de drenaje.
10. Tubo de drenaje. Transporta agua de lluvia a alcantarillas pluviales.

El techo, que consta de 3 patines, es difícil de diseñar, laborioso en la construcción, por lo que el constructor principiante no puede hacerlo con sus propias manos, si con la ayuda de un maestro de techos altamente calificado que realizará el diseño y cálculo.

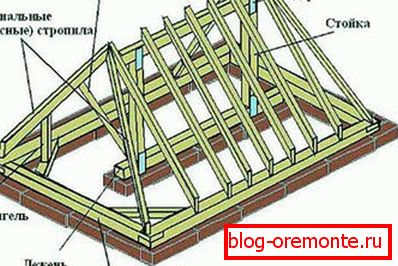

La composición del sistema truss.

Sistema de techo de balsa включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

• Mauerlat Como ya se mencionó, esta es una madera con una sección de 100x100 mm o 150x150 mm, que actúa como un soporte para unir patas de viga. Se encuentra en los muros de apoyo externos de la casa.
• Acostado Una viga de la misma sección que la mauerlat, que realiza las mismas funciones, solo su ubicación es la partición interna del rodamiento, que se utiliza para instalar los pilares verticales de un sistema de armadura inclinada.
• Cresta ejecutar Una barra que se instala en la unión de patas de viga. Se apoya en los pilares.
• Podkonykovye estante. Soportes verticales hechos de madera, que sostienen la cresta del techo de la cresta, transfiriendo su peso a la pared interna de soporte, es decir, en última instancia, a la base.
• Patas de armadura ordinarias. Tableros con una sección de 50x150 mm, soportando techos trapezoidales. En la parte superior están unidos a la viga de cumbrera, y la parte inferior a la placa de potencia.
• Narozhniki. O, como se llaman semipatas, tienen una longitud diferente, que aumenta con la distancia a la cadera. Su parte superior está fijada a las vigas diagonales, y no a la viga de cumbrera.
• Viga diagonal. Dos patas de armadura, que salen de la cresta a las dos esquinas de la casa, en las que se asienta el techo inclinado. Forman la pendiente de la cadera y son más largas que el rango y el archivo. Por lo tanto, necesitan estar hechos de tablas de una sección más grande.
• Granjas de Sprengel. Los elementos de soporte de forma triangular para las vigas diagonales del techo triangular. Se montan si la longitud de las vigas es demasiado larga, luego, cuando se hunden. Su necesidad determina el cálculo de la carga en la viga diagonal.
• Los puntales. Apoyos, ubicados en un ángulo de 45 grados, que sostienen patas de viga y las protegen bajo la desviación.

Sistema de techo de balsa насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

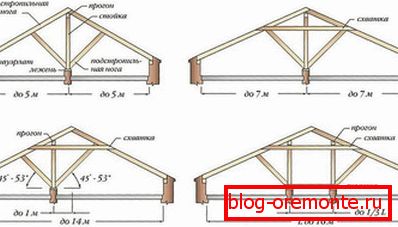

Tipos de sistemas de techo.

Los diferentes diseños del edificio en construcción permiten el uso de uno de los dos tipos de sistemas de techo, que difieren en el número de soportes utilizados:

1. Colgando Se utiliza en el caso de que dentro de la casa no esté previsto para el muro de apoyo. En ausencia de apoyo en el medio, las patas de la viga descansan solo en las paredes exteriores, ejerciendo una fuerte carga de rasgado en ellas. Por lo tanto, para estabilizar el sistema, se introducen numerosos elementos auxiliares que hacen que la construcción del techo sea más pesada. El sistema de suspensión es difícil de hacer tú mismo.



2. Indignante Si dentro del edificio hay un muro de apoyo, se puede usar como soporte adicional para las vigas o la viga de cumbrera. Lezhine se coloca sobre él, los soportes se apoyan contra él, lo que apoya la cresta. El dispositivo en el sistema de truss inclinado es posible si hay dos soportes internos.

Los techadores experimentados recomiendan dar preferencia al sistema de techos inclinados, ya que es más confiable y estable, y es más fácil de calcular y diseñar. El marco del techo está hecho con sus propias manos de metal o madera. Si la elección recae sobre soportes metálicos, es mejor usar las esquinas. Pero la mayoría de los elementos de soporte están hechos de madera, por lo que es un material más barato y asequible.

Proceso de construcción

Para construir un techo inclinado con sus propias manos, debe comprar la madera necesaria, el material del techo, la película de impermeabilización, los sujetadores, el aislamiento y la membrana de barrera de vapor. Todos los elementos de madera se tratan con compuestos antisépticos y retardantes de fuego para reducir el riesgo de incendio y daños a la madera. La instalación se realiza según el siguiente plan:

• Instale la placa de potencia. Si la casa está construida de silicato de gas o ladrillo, entonces a lo largo del borde superior de las paredes, sobre las cuales se construirán las pendientes, se creará un cinturón de concreto reforzado, una regla, en la cual se fijan los postes metálicos para sujetar la placa de potencia. En una casa de madera, la barra de soporte se fija a los pernos de anclaje y, en algunos casos, su papel es desempeñado por la corona superior de la casa de troncos. Una capa de impermeabilización, por ejemplo, un ruberoide doblado en dos, debe colocarse entre la pared y la placa de potencia. Los pernos de fijación se colocan entre las vigas de unión. Como un mauerlat, arreglan la cama.



• Instale el bastidor podskie. Lo más importante en este caso es asegurarse de que estén perpendiculares a la posición del suelo. Por lo tanto, siempre que no se junten con una barra de cumbrera, se refuerzan con puntales temporales. Y durante la instalación varias veces verifique el ángulo en el nivel de construcción. En las partes superiores de los bastidores se montan vigas de cumbrera en esquinas metálicas o clavos.
• Colocación de patas de armadura ordinarias. Primero, haga un patrón de viga, márquelo mordido debajo del mauerlat y luego corte todos los demás en el patrón. Fije el primer y último par de truss, estire el hilo entre ellos, en el que el resto de las patas estén alineadas y colocadas. Si la longitud de las vigas es más de 4.5 m, entonces están soportadas por puntales que se extienden desde el soporte en un ángulo de 45 grados. El paso entre las vigas ordinarias determina el cálculo de la carga.



• Instalar vigas diagonales. Este es el momento más difícil para construir un techo triangular. La parte superior de las vigas diagonales está conectada a la cresta, y las inferiores están unidas a los extremos del gablete de hastial. Entre ellos yacen en línea vigas formando la cadera. Por lo general, es suficiente tener 3 patas con un escalón de 60-90 cm. Sin embargo, si se planea insertar una ventana, se introduce una viga adicional para apoyarla.

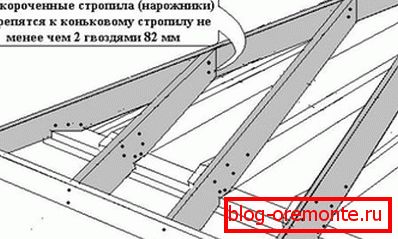

• Las vigas de sujeción se sujetan a las patas de armadura diagonales mediante clavos o esquinas de metal. En la parte inferior de la pala, haga una incisión para unirla al mauerlat.



• Los filetes se clavan, se sujetan con sus aleros, se instalan tablas de viento, cierres bajo el desagüe del canal. Material decorativo de las cornisas de la vaina.

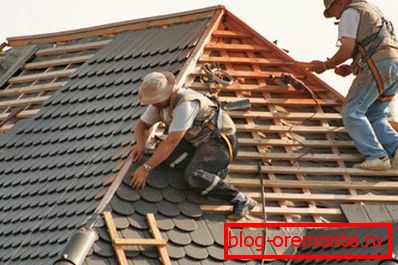

Material para techos de pisos

Antes de cubrir el material del techo de la pendiente del techo, realice su impermeabilización. En la superficie de la tierra estire un rollo de película, córtelo en tiras. Luego se fijan horizontalmente en vigas con la ayuda de una grapadora de construcción, con una superposición de 10 a 15 cm. Se coloca una contra-jaula de reiki delgado sobre la impermeabilización y se monta la jaula. Para pisos de metal y corrugado, ajuste el patrón de rejilla del listón, y para un techo blando, solo sólido.

El piso del material para techos se inicia desde la parte inferior, colocando láminas o cortes para que se encuentren entre sí en las juntas a 10 cm. Todas las juntas y esquinas entre las pendientes se tratan con sellador a base de silicona. Los sujetadores usan solo el que vino con el material del techo. Por lo general, se trata de un clavo especial o tornillos de metal galvanizado, equipado con un sombrero de goma. Al apretar, dicha tapa se aplana para proteger el agujero de la humedad, de modo que el techo no gotee.

El techo de tres alturas no solo es una solución estética, sino también funcional para la disposición del techo, cuyos costos se amortizan con una larga vida útil y un alto grado de protección contra el viento y las precipitaciones.
