Cómo hacer una chimenea para un baño a través de la pared

El horno es el dispositivo más importante en el baño, sin el cual no cumple su función. Por lo tanto, los conocedores de las tradiciones de baño rusas a menudo escuchan controversias sobre las ventajas o desventajas de este o aquel método y equipo de colocación del equipo generador de calor y el lugar de la salida de la chimenea. Con la proliferación de tuberías de emparedado, los canales externos de eliminación de humo se han vuelto más populares en Rusia. Este artículo le dirá cómo pasar una chimenea a través de la pared con sus propias manos, respetando todos los requisitos de seguridad contra incendios.

Tipos de chimeneas para un baño.

La chimenea del dispositivo en el baño: la tarea más importante, cuya calidad depende de la seguridad del uso de esta instalación sanitaria. Por lo tanto, la mayoría de los propietarios de viviendas contratan trabajadores profesionales, cuyas calificaciones están fuera de toda duda, para crear un canal de escape de humo. Sin embargo, esta tarea es bastante posible hacerlo usted mismo gracias a los modernos sistemas modulares de acero inoxidable. Dependiendo de dónde se encuentre el paso de la tubería a la calle, existen 2 tipos de chimeneas:

• Interior Este término se refiere a la chimenea, que se coloca dentro del baño y se muestra en la calle a través del techo. Dicho dispositivo hace posible utilizar efectivamente el combustible utilizado para el horno, ya que la tubería libera calor en toda su longitud, calentando la habitación. Una dificultad particular en la instalación de una chimenea interna es el paso de una tubería a través de obstáculos. Para llevarlo a la calle, necesita hacer agujeros en el ático y la rampa del techo. Es lo suficientemente duro como para que las uniones del tubo contra el material del techo con sus propias manos, por lo que estas áreas mal protegidas causan fugas

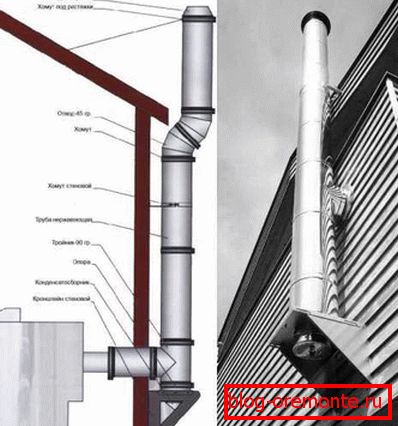

• Exterior. El dispositivo de chimenea externa es diferente del interno en que esta tecnología implica el paso de una tubería para eliminar los productos de combustión a través de la pared. Durante la colocación del canal de eliminación de humo solo hay un obstáculo, por lo que este método es más adecuado para la instalación con sus propias manos. Además, el paso del tubo a través de la pared es más fácil de equipar, ya que está ubicado verticalmente y es improbable que haya fugas a través de él. Para evitar grandes pérdidas de energía, la parte de la tubería que pasa por la calle se calienta con la ayuda de un material resistente al calor.

Presta atencion La capacidad de equipar una chimenea externa o interna con sus propias manos depende de la ubicación del calentador en el baño. Para llevar el tubo a través de la pared, el horno debe estar ubicado cerca de él. Si el equipo de calefacción se coloca en el centro de la habitación, es mejor hacer un pasaje verticalmente a través del techo.

Las ventajas de la colocación externa.

Más recientemente, la única opción posible para colocar la chimenea fue interna. Esta opción le permite maximizar el calor proveniente de la tubería. Sin embargo, tiene inconvenientes importantes, el mayor de los cuales es la baja seguridad y el volumen de incendios. Chimenea externa, el paso de la tubería que se hace a través de la pared tiene las siguientes ventajas:

1. La compacidad No se lleva a cabo dentro del baño, por lo que puede usarse en las construcciones más pequeñas por área. Especialmente este plus es relevante para chimeneas de ladrillo, ya que ocupan mucho espacio.
2. Seguridad contra incendios. En contraste, la colocación de la chimenea dentro del baño es externa, según los expertos, más incombustible. Esta calidad es muy importante para las estructuras con un riesgo tan alto de incendio.
3. Asamblea de conveniencia. Debido al hecho de que en el proceso de instalación solo se equipa 1 paso a través de la pared, la instalación de la chimenea externa en el baño se realiza a mano, sin recurrir a los costosos servicios de los artesanos profesionales.

Presta atencion El severo clima ruso es una prueba difícil para los externos, ya que una gran diferencia entre la temperatura interna y externa en la tubería es la causa del condensado. Al retirar el tubo a través de la pared, la mayor parte de la chimenea se coloca fuera del baño, por lo que la eficiencia del horno disminuye y el consumo de combustible aumenta. Para eliminar estos aspectos negativos característicos de los canales externos de eliminación de humo, estos realizan aislamiento térmico o utilizan sistemas de sándwich especiales.

Las chimeneas, cuyo paso se realiza a través de la pared tienen una configuración no vertical, ya que se colocan con 1-2 vueltas. Dicho dispositivo reduce la fuerza de empuje dentro de la tubería, interfiriendo con el funcionamiento normal del horno. Para evitar tal situación, para la instalación de sus propias manos use tubos de mayor diámetro.

Requisitos para chimeneas externas.

La seguridad del uso del baño depende de la instalación de la chimenea, ya que la mala instalación de este elemento del sistema de calefacción según las estadísticas del Ministerio de Situaciones de Emergencia es una de las causas más frecuentes de incendios, así como la intoxicación por monóxido de carbono. Se imponen los siguientes requisitos en los canales externos de eliminación de humo:

• El paso del tubo a través de la pared del canal externo de eliminación de humo se coloca a una altura de 1-1.5 m sobre el nivel del suelo o más alto.
• La sección vertical de la chimenea se encuentra a una distancia de al menos 1,5 m de la pared exterior y el borde del techo que sobresale de la bañera. La distancia desde la tubería de la chimenea externa hasta la casa vecina no debe ser inferior a 1,5-3 m.
• Al instalar una chimenea externa, no se permiten más de 3 vueltas de la tubería, pero la colocación vertical es más eficiente.
• La longitud total de las secciones de tubería horizontal, que no afecta la fuerza de empuje dentro de la chimenea, no es más de 1 m.
• No está permitido salir del tubo de la chimenea a través de la pared en lugares donde se encuentran tragaluces, balcones y ventanas del segundo piso. Es imposible mostrar los canales de las chimeneas en logias cerradas, pasillos y entradas.
• La salida de la tubería a través de la pared está equipada con un material resistente al fuego, además de aislante con un aislamiento no combustible.

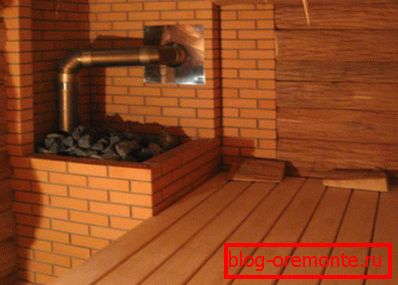

• El lugar donde se coloca la chimenea dentro del baño está protegido con láminas metálicas que protegen el material de la pared contra el sobrecalentamiento y el fuego.
• No está permitido conectarse a la entrada del horno de tubo en sándwich, la conexión se realiza utilizando elementos de acero inoxidable de un solo elemento. Los sistemas de doble circuito se utilizan en las partes externas del canal de eliminación de humo.

Presta atencion Cuando realice la instalación a mano, tenga en cuenta que la altura mínima permitida de las chimeneas para estufas que funcionan con combustible sólido, que se utilizan con mayor frecuencia en el baño, es de 5 m.

Instalacion

El montaje de la chimenea externa comienza después de la instalación del calentador. Modular moderno, que consta de elementos adicionales, es fácil de montar con sus propias manos, ya que para esta tarea no se requieren herramientas especiales ni habilidades profesionales. Montaje realizar las siguientes instrucciones:

1. Determine el lugar de colocación del canal dentro del baño y el lugar de extracción de la tubería a través de la pared. Se instala una cubierta de chapa metálica para proteger las paredes interiores de la calefacción. En los lugares del paso, corte un orificio cuyo tamaño sea mayor que el diámetro del tubo.
2. La chimenea se conecta a la entrada del horno mediante un adaptador, y luego se coloca el siguiente elemento de la tubería con una compuerta. Este término se refiere a la válvula, con la que puede ajustar la fuerza de empuje.
3. Al conectar secciones de tubería con abrazaderas metálicas y juntas de revestimiento con sellador resistente al calor, la chimenea se coloca en el lugar de las caminatas a través de la pared. Para desplegar la tubería y colocar una sección horizontal, aplique grifos a 45 o 90 grados.

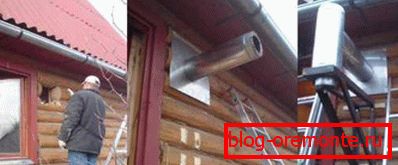

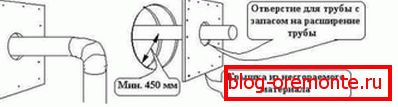

4. En el lugar del paso de la tubería a través del obstáculo, monte una caja resistente al fuego de cemento de asbesto o chapa metálica. El espacio entre las paredes del conducto y la tubería se coloca con material aislante térmico no inflamable que no permite que la pared se caliente desde la chimenea.
5. Después de que la tubería se lleva a la calle, se monta un elemento del canal de extracción de humo con una T La parte inferior de esta parte tiene una copa extraíble que sirve para ensamblar el condensado. Se utiliza para controlar o limpiar la chimenea.

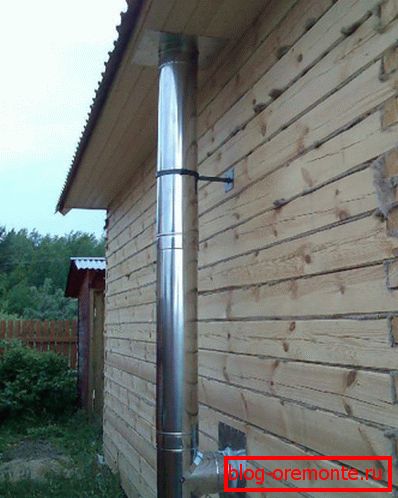

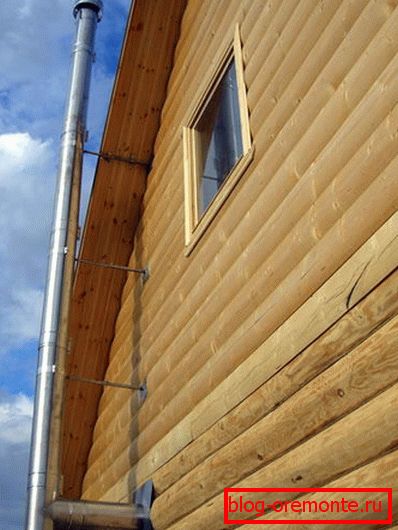

6. El tubo se inserta con segmentos verticales a la altura requerida. Se fija a la pared con soportes metálicos con una inclinación de al menos 1 m. Si la chimenea tiene una gran altura, se fija en el techo con la ayuda de estrías especiales.

Es importante Un indicador de la calidad de la instalación es la estanqueidad del sistema. Verifique la exactitud de sus acciones derritiendo la estufa: si el humo sale rápidamente del horno, usted ha hecho frente a esta tarea. La aparición de humo indica un ensamblaje de mala calidad, al notar esta señal de alarma, revisar todas las costuras y eliminar defectos.
