Cómo hacer un techo inclinado hacia la extensión de la casa

Después de la finalización de la construcción de la casa, a menudo resulta que no hay suficiente espacio para las necesidades económicas. Sucede, existe la necesidad de equipar un garaje, construir un mirador para recreación al aire libre, hacer un invernadero o un invernadero, pero el territorio de la pequeña casa no permite satisfacer todas las necesidades de los propietarios. Para ahorrar espacio y materiales de construcción, la vivienda se expande en una dirección horizontal, uniéndole los locales necesarios. En este artículo describiremos cómo el techo inclinado de la extensión de la casa se está construyendo con nuestras propias manos.

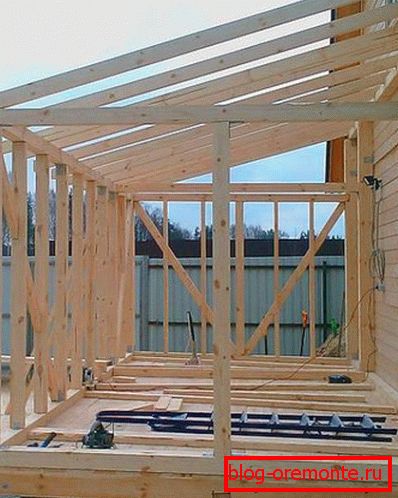

Construcción

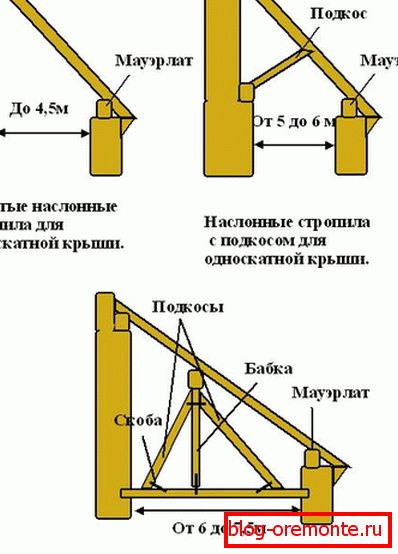

El techo del cobertizo se llama una estructura de techo liviana, que consiste en una sola pendiente. Se compone de un bastidor de madera, material de torneado, frontón y revestimiento. La construcción de un techo de cobertizo unido a la casa difiere del separado en que está unido a un lado de la pared de soporte de la estructura. El marco de viga de este diseño consta de los siguientes elementos:

1. Mauerlat Este término se denomina madera, que sirve de soporte para las patas de viga de un techo de cobertizo. Está hecho de madera dura y se trata con una composición antiséptica. El peso de la cubierta del techo se transfiere a la mauerlat, que se distribuye uniformemente y se transfiere a los muros de carga y los cimientos. Para hacer un techo para una extensión con sus propias manos, una viga maestra se fija en la pared de la casa principal y la otra se coloca en los postes de apoyo.
2. Piernas de balsa. Estos elementos del sistema truss están hechos de tablas de 50x150 mm o 100x150 mm. En ambos extremos de las vigas, se realiza un corte para sujetarlos a la placa de alimentación. Transportan el peso del material del techo, distribuyen la carga de manera uniforme y la transfieren a la viga de soporte.

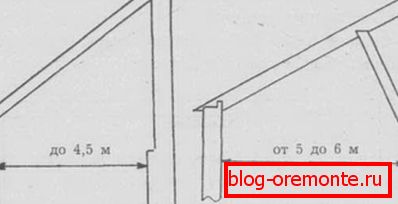

3. Puntal Un elemento adicional del sistema de truss se llama abrazadera, que sirve para reforzar la estructura en los casos en que la rampa tiene una longitud superior a 4 m.
4. Cajón El cajón se llama sección de tabla de 40x150 mm, que descansa sobre las patas de la viga para hacer una base sostenible para el piso del material del techo. Si se superpone la extensión utilizando tipos de techos blandos, construya una caja continua de láminas de madera contrachapada resistente a la humedad.

Presta atencion Cobertizo de techo: la versión más simple de la estructura del techo, disponible para instalación a mano. El diseño y la creación del proyecto del techo de este tipo no requieren conocimientos especiales ni cálculos complejos. El punto débil de esta variante de superposición, al que debe prestar atención, es la unión de la rampa con la pared de la casa, donde se adjunta espacio adicional. La mala impermeabilización de la costura de la junta a menudo provoca fugas en la extensión.

Diseño y cálculos.

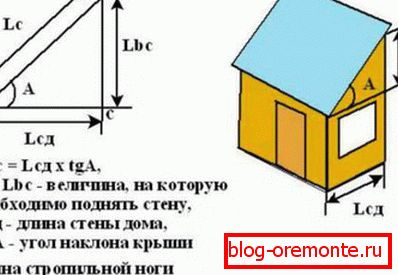

Incluso las estructuras de techo más simples deben precalcularse y crear al menos un proyecto esquemático. Para construir un techo de cobertizo con sus propias manos para una extensión, debe calcular la pendiente y el área de la pendiente, la diferencia entre las alturas de los pilares de soporte, la longitud de las vigas. Cada uno de estos parámetros afecta la eficiencia y durabilidad del techo. Para realizar cálculos, puede utilizar programas informáticos especiales o utilizar fórmulas trigonométricas simples:

• La pendiente de la pendiente se calcula como el cociente de la diferencia entre la altura de los pilares de soporte del techo del cobertizo y el ancho de la extensión. Esta cifra generalmente se encuentra en el rango de 15 a 40 grados, debe cumplir con las recomendaciones del fabricante del material del techo y las condiciones climáticas en el área de construcción.
• La diferencia entre la altura de los postes de soporte se obtiene multiplicando el ancho de la extensión por el ángulo de inclinación de la pendiente del techo. Este parámetro se calcula para montar correctamente la estructura, manteniendo la pendiente calculada.
• La longitud del pie de armadura se calcula dividiendo la diferencia de altura de los postes de apoyo por el seno del ángulo formado por la pendiente y la base del techo. Este parámetro ayuda a determinar la cantidad de madera que necesita comprar para instalar un sistema de truss.

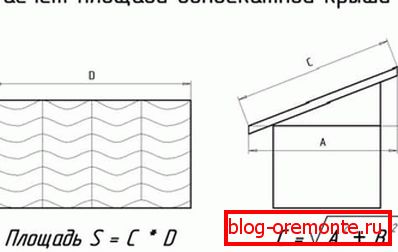

• El área de la pendiente se calcula multiplicando el ancho por el largo. Estos cálculos serán útiles al comprar material para techos. Sin embargo, debe tener en cuenta que se compra con un margen del 15-20% para las superposiciones y el recorte.

Presta atencion La pendiente de la pendiente del techo para la extensión se elige teniendo en cuenta las condiciones climáticas en la región de construcción. Si la región se caracteriza por una alta carga de nieve en invierno, el ángulo se hace más inclinado para que la nieve y el agua se derritan por la superficie del techo por gravedad. En áreas ventosas, las pendientes con pendientes de hasta 15 grados, con menos resistencia al viento, se comportan mejor.

Materiales

Cobertizo de techo para extensión: la solución más económica, cómo proteger la estructura de las precipitaciones y el viento, gracias al bajo precio de los materiales utilizados. Todo lo que se necesita para la construcción de sus propias manos, se puede encontrar en la ferretería más común. El ensamblaje de este diseño requiere menos materiales que la construcción de techos de doble altura, de techo a dos aguas y de techos a dos aguas. Para comenzar el trabajo de instalación, debes comprar:

1. Madera Para la construcción del marco de viga de un techo de un solo lado, debe comprar una viga de coníferas con una sección transversal de 100x100 mm o 150x150 mm, una tabla cortada de 50x150 mm, una tabla no cortada de 40x150 mm y listones 25x50 mm. Obtenga madera de calidad sin grietas ni astillas, cuyo contenido de humedad es del 15-16%. Para proteger los elementos de la madera de la penetración de humedad, la formación de moho o podredumbre, realice preparaciones antisépticas de penetración profunda.
2. Material para techos. El mercado de la construcción ofrece una amplia selección de materiales para techos en diferentes categorías de precios. La opción más barata es pizarra, fieltro para techos o cartón corrugado, costará 200-300 rublos por 1 metro cuadrado de cobertura. Los materiales más modernos y atractivos (metal, ondulina, teja blanda) son 2-3 veces más caros. Para las extensiones de techo utilizadas como invernaderos e invernaderos, use policarbonato transparente, que tiene altas cualidades de aislamiento térmico y transmite luz.
3. Material impermeabilizante. Para proteger el armazón de madera de la penetración de la humedad se utiliza material impermeabilizante. En esta capacidad, se utiliza una película de ruberoide, polietileno o una membrana difusa. Los artesanos expertos dan preferencia a la opción más económica: el ruberoide, que es más fuerte que sus contrapartes.
4. Sujetadores Para montar el techo se requieren muchos elementos diferentes de sujetadores: esquinas metálicas, forros, clavos, pernos de anclaje y tornillos de techo con arandelas de presión de goma. Para calcular la cantidad de tornillos que necesita, multiplique el área de la pendiente por 10, ya que se necesitan tantos sujetadores para arreglar 1 metro cuadrado de cubierta.

Es importante Para hacer que una extensión parezca una parte de un conjunto arquitectónico de una casa, y para no estropear el aspecto, elija el mismo material de techo para el techo. Si aún desea ahorrar dinero, elija una capa del mismo color. Para no construir un marco de armadura complejo, dé preferencia a los materiales livianos (láminas, ondulina, material para techos).

Instalacion

Una vez que haya realizado el esquema para el techo futuro, haya calculado los parámetros básicos de la estructura y comprado los materiales, puede continuar con el trabajo de instalación. El ensamblaje requerirá las siguientes herramientas: un taladro eléctrico, un destornillador, una grapadora de construcción, un carpintero, una sierra para metales o una amoladora, un cable, un marcador para marcar y una regla. Instalacion выполняют в следующем порядке:

• A la pared de la casa, utilizando pernos de anclaje duraderos o montantes metálicos, fije mauerlatny madera. Tenemos que cuidar la confiabilidad del accesorio, ya que las patas de la viga se apoyarán en él.

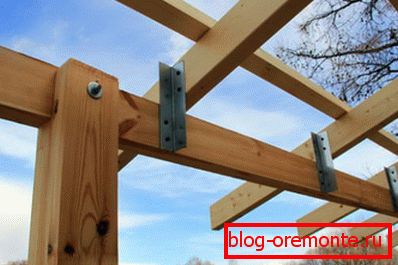

• En los pilares de soporte o en la pared de soporte de la extensión, coloque la segunda viga principal. Debería estar ubicado debajo de la primera, para asegurar la pendiente calculada de la pendiente. El mauerlat está unido a los postes de soporte con esquinas metálicas y al cinturón de pared superior con pernos de anclaje.
• De acuerdo con la plantilla, las patas de armadura de la longitud calculada se hacen, se cortan para la placa de potencia. Con la ayuda de esquinas o clavos, arreglan las vigas extremas, estiran el cordón entre ellas y exponen las otras, centrándose en este nivel.
• Sobre el material de impermeabilización de la parada de la parada. Si se utiliza material para techos, en el lugar de unión de la extensión a la estructura principal, se coloca en la pared de 15-20 cm y se pega, fundiendo la capa inferior con un quemador de gas.
• A lo largo de las vigas, la impermeabilización es fijada por ríos con contra-revestimiento, que se clavan con clavos. En el contra-revestimiento, revestimiento de tablones revestidos con huecos de 10-15 cm, que se convertirá en la base para el revestimiento del material del techo.

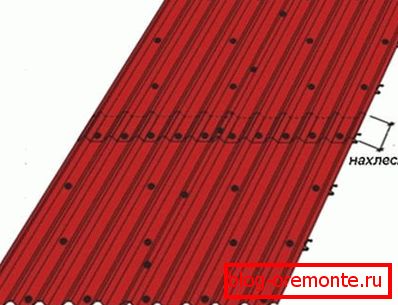

• En el techo de la pila de cajas. Todos los tipos de materiales para techos se colocan en la parte inferior derecha de la rampa, con láminas con una superposición de 10 a 15 cm. Si la rampa tiene una pequeña pendiente, las juntas aumentan o procesan las juntas con un sellador especial.

Es importante La desventaja de los techos inclinados es que tienen un flujo de agua en una sola dirección, por lo que debe cuidar de instalar un buen sistema de drenaje. Después de eso, el techo se puede aislar y coser gabletes.
