Cómo hacer un techo de cadera con tus propias manos - video
En el proceso de construir una casa o un mirador, surge inevitablemente la cuestión de qué estructura del techo se prefiere. Si el edificio que se está construyendo tiene una forma cuadrangular, y preferiblemente cuadrada, los diseñadores y arquitectos a menudo optan por un techo a dos aguas. La complejidad de este diseño con espinas se ve recompensada con su aspecto original, excelente aislamiento térmico y cualidades aerodinámicas. Este artículo le dirá cómo construir y ensamblar un techo de cadera con sus propias manos.
Diseño de techo de cadera
En la construcción, es costumbre considerar el techo de la cadera como una variación de la cadera de la cadera, en la que la articulación de la cresta se transformó en un nudo de cresta, es decir, se cambió de línea a punto. El techo del tipo de cadera es una pirámide, cuyos lados están formados por cuatro pendientes en forma de triángulos isósceles. Cualquier edificio rectangular será adecuado para la instalación, pero la forma cuadrada permite lograr una simetría perfecta, logrando así el mejor resultado.
El diseño del techo de cuatro lados a cuatro aguas incluye los siguientes elementos principales:
- Nudo de cresta. Techo pico, el punto más alto del techo, formado por la conexión nakosnyh patas de viga.
- Скаты. Techo a cuatro aguas состоит из четырех наклонных плоскостей скатов треугольной формы. Диапазон их угла наклона лежит в пределах 20-50 градусов, однако опытные кровельные мастера считают оптимальным угол 40 градусов.
- Sistema de balsa. El marco que sirve para soportar la construcción del techo. El sistema de vigas se apoya sobre sí mismo y distribuye el peso de la tarta de techo, establece la geometría de las rampas. Está construido sobre la base de triángulos, las figuras más rígidas y estables que garantizan la estabilidad y confiabilidad del techo.
- Cubierta de techo. Material en forma de rollos, hojas, módulos individuales o elementos con alta resistencia al desgaste, buenas características de impermeabilización. Para estos fines, utilice techos de metal, cartón corrugado, ondulina, fieltro para techos o pizarra.
- Alero Los aleros sobresalen del techo más allá del perímetro de la base y protegen las paredes del agua durante la lluvia y el viento. La longitud de voladizo de 40-50 cm se considera suficiente para el desempeño efectivo de sus tareas.
Etapas de construcción
Creación de proyectos
Techo a cuatro aguas своими руками строится только на основании грамотно составленного проекта, гарантирующего ее надёжность. Перед тем как сделать чертежи, необходимо вспомнить школьный курс геометрии, чтобы сделать расчеты угла наклона скатов, высоты конька и площади скатов. Для выполнения вычислений есть простая инструкция:
- En primer lugar, es necesario determinar la pendiente de las pendientes utilizando las recomendaciones del fabricante del material para techos y los datos de climatología de edificios, que dividen el territorio de nuestro país en ocho zonas según las cargas de nieve y viento. Lo mejor es una pendiente de 30-40 grados, que es adecuada para casi todos los tipos de techos.
- El siguiente paso es calcular la altura del nudo de cresta. Para este cálculo, necesita conocer las dimensiones de la base del techo y el ángulo de sus pendientes. Si imaginas un techo de cadera como una pirámide, entonces la base recta recta y la cresta en ángulo recto serán su altura, y puedes calcular su longitud utilizando el teorema de Pitágoras.
- Al conocer el ángulo de inclinación, la altura y el tamaño de la base, puede averiguar la longitud de las patas de viga y el área de las pendientes. Estos cálculos son necesarios para calcular el material de construcción necesario: madera para el sistema de techo y el techo.
No olvide que el techo de cadera con una base rectangular, a diferencia del diseño con un cuadrado, las pendientes tendrán una pendiente diferente y una longitud diferente de patas de vigas. Ten en cuenta esto en los cálculos e instalación!

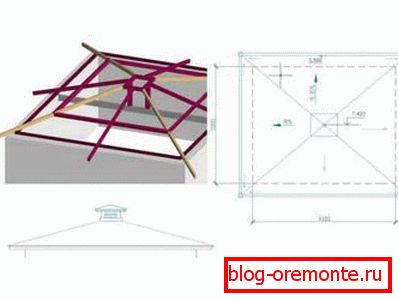

El proyecto se crea manualmente o con la ayuda de un programa de computadora que no solo realiza los cálculos de la longitud de los elementos del sistema de truss, sino que también selecciona su grosor. El resultado de la fase de diseño es un diagrama con las dimensiones y la disposición mutua de los elementos del techo, que se convertirá en el soporte para el trabajo de instalación.
Sistema de construcción truss
El sistema de vigas de la carpa está hecho de madera de coníferas y consta de los siguientes elementos principales y adicionales:
- Mauerlat y Lezh. Los soportes de una barra, necesarios para la distribución de la carga en el perímetro de los muros de carga. Mauerlat se coloca en las particiones exteriores, y la cama está en el interior. En las casas de madera, el papel de la barra de soporte se realiza mediante la corona superior de una barra o tronco. Las construcciones hechas de ladrillos y bloques requieren la disposición de un cinturón de concreto reforzado, en el cual se incrustan los postes metálicos, sobre los cuales se coloca una placa de potencia a través de una capa de impermeabilización.
- Bastidores. Soportes montados verticalmente que soportan el nudo de cumbrera o los pies de armadura
- Patas de cercha inclinadas. Salen desde el nudo de la cumbrera hasta las esquinas de la estructura y forman los bordes del techo inclinado de la cadera. Las patas inclinadas son más largas de lo normal y están sujetas a una mayor carga, por lo que su grosor también debe ser el doble de grande.
- Narozhniki. Vigas de diferentes longitudes, unidas a las patas torcidas y la placa de potencia, formando la superficie de las pendientes.
- Los puntales. Un elemento del sistema de vigas ubicado en un ángulo de 45 grados con respecto a las vigas, lo que evita que las vigas se comben.
- Tornillo de apriete. Un puente horizontal entre las dos vigas que amortigua el efecto de arco que tienen en las paredes.
- Cajón La base sobre la cual se coloca el techo. Dependiendo del tipo de que, utilice celosía o tipo de cajas sólidas.
En la construcción de un techo de cadera, se usa un sistema de techo colgante o de nylon, dependiendo de las capacidades del diseño del edificio. Sin embargo, no se recomienda a los maestros de techos experimentados que utilicen el tipo de plataforma, si la pendiente de las pendientes supera los 40 grados.
Progreso de la instalación
Cuando se aprueba el proyecto y se compran los materiales, puede hacer la instalación de un techo de cadera con sus propias manos:
- Primero instale el mauerlat, piso y vigas del techo. Si el proyecto proporciona vigas de despegue, entonces también se montan. Comience a tumbarse con el central, retroceda y avance en ambas direcciones, moviéndose hacia los bordes.
- Exactamente en el medio de un futuro techo de cadera, se instala un bastidor central, para ello se utiliza una madera con un espesor de 150x150 mm o más. Para mantenerlo en posición vertical, se fija temporalmente con dos cerchas.
- Instale la viga central. En la parte superior los fijamos al bastidor con placas de metal, y en la parte inferior a la placa de potencia. Tirando de una cuerda desde el nudo de la cumbrera hasta las esquinas de la cuerda de mauerlat, montan patas de armadura nakosny. Para instalarlas, haga una doble inserción en la parte superior. Los voladizos de las vigas están conectados por una tabla de viento. Si es necesario, instale los puntales y las barras transversales.
- Luego archivan y clavan a todas las trabajadoras. Los scamps, que se basan en las vigas de escape, también están reforzados con puntales para aliviarlos. Los aleros están recubiertos con una tabla o madera contrachapada resistente a la humedad.
- Una película de impermeabilización se coloca sobre las vigas con rayas, superponiéndolas en las juntas de 15 a 20 cm. Fijando la película con una grapadora de construcción, y fijando el contra-revestimiento a lo largo de las patas de vigas. Monte la caja. Si se planea que sea sólido, entonces se necesitan láminas de madera contrachapada, y si se trata de un tablero sin enrejado de 40x150 mm.
- Coloque la cubierta del techo. Para hacer esto, primero haga el corte con esto en mente. Que las hojas y las rayas no estén unidas en la unión, sino que se superpongan. Como cierre, debe utilizar un material especial para techos, tornillos autorroscantes galvanizados o clavos con una tapa de goma que, después de atornillar, deforma y cierra el agujero.
- La etapa final es la instalación de un sistema de drenaje que consiste en un embudo de admisión de agua, canaletas y tuberías de drenaje, y soportes para la nieve.
Algunos elementos de la bisagra del techo del sistema de armadura tienen una longitud que excede los 6 metros, el valor estándar de la madera. Por lo tanto, es necesario producir vigas, compuestas de varias partes, o pegadas.
¡Hágalo usted mismo la construcción de un techo moderno - trabajo duro, que requiere mucho tiempo, pero el resultado obtenido, al distinguir una casa o un mirador entre vecinos de tipo similar, lo recompensará por su esfuerzo y su fuerza!
