Como hacer un sistema de truss.
Construir una casa nueva es un proceso difícil y complicado. Esto es especialmente cierto en el diseño e instalación de un techo a dos aguas, que debería proteger a los residentes de la lluvia y la nieve. Gracias a la tecnología moderna, la instalación de muchas partes y componentes estructurales del edificio se puede realizar de forma independiente, sin contratar un equipo de trabajadores especializados. Cuando los propietarios decidan realizar la instalación del sistema de truss con sus propias manos, debe conocer todos los matices, ya que un techo correctamente instalado ahorra tiempo y dinero.
En que consiste
Todo el mundo sabe que el techo a dos aguas tiene la forma de un triángulo, que consiste en dos mitades rectangulares separadas por igual, fijadas por el sistema de cerchas desde el interior. En consecuencia, se crea el efecto de la limpieza natural y autónoma de la superficie bajo la influencia de la gravedad de la lluvia, la nieve, el granizo, las hojas y la suciedad sin la participación de fuerzas externas. Antes de hacer un sistema de truss, debe conocer sus componentes estructurales básicos.

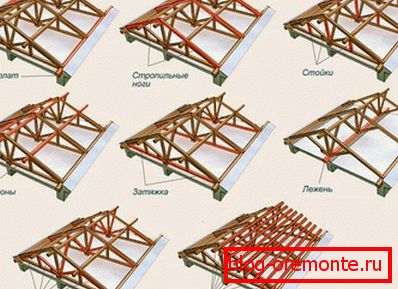

El sistema de vigas consta de varios componentes:
- Recompensa - madera con una sección transversal de 100–150 mm, montada en las paredes de soporte alrededor del perímetro del edificio para distribuir la carga creada por el sistema de vigas
- Kone - una viga que conecta todas las patas de armadura a lo largo de una línea en la parte superior del techo para mantener la estabilidad estructural y la estabilidad durante fuertes cargas de viento.
- Patas de balsa - Madera o tablero con una sección transversal de 100–150 mm, que se instala en ángulo con el mauerlat, creando una forma de triángulo isósceles. De esta manera, toda la carga transmitida desde el techo y toda la estructura se distribuye uniformemente a la placa de potencia y los muros de carga. Dependiendo del peso del material del techo, las patas de la viga están separadas 60–120 mm.
- Sves - que sobresale de la pared por 400 mm parte de la estructura para crear una salida de las paredes de la lluvia o el agua derretida.
- Acostado - haz con una sección de 100-150 mm, que está al nivel de la mauerlat paralela a la cresta para crear un soporte adicional para el peso transferido desde las columnas del techo.
- Подкосы - Apretar para formar una estructura sólida para grandes vanos.
- Yeguas - Tableros que se instalan como una continuación de las vigas para la formación de una pendiente del techo en el caso de patas cortas.
- Bastidores - una barra con una sección de 100–150 mm ubicada en posición vertical entre las paredes interiores o acostado y la unión de la cresta con las patas de viga, para la transmisión y distribución de toda la masa de la estructura.
- Apretar - la viga inferior - la viga transversal que conecta los dos extremos inferiores de las patas de viga para evitar que toda la estructura se separe
- La obesidad - Tableros o barras para reforzar el sistema de truss e instalar el pastel para techos.

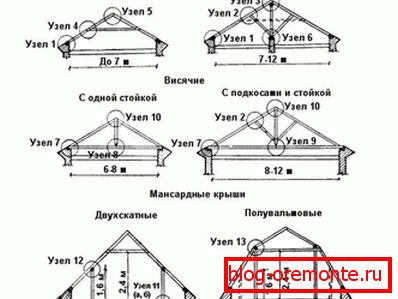

Dependiendo de la presencia o ausencia de algunos elementos de la estructura, hay dos tipos de sistemas de techo: son vigas colgantes y napsled, así como su combinación.
- Vigas colgantes - se establece cuando la altura de las paredes externas es inferior a 10 metros con un grosor decente y sin paredes y particiones internas. Este tipo de diseño se debe complementar apretando en la base de las vigas.
- Vigas suspendidas - Se instala con una altura de paredes externas de más de 10 metros con la presencia de soportes de columna internos, que se colocan en el suelo o viga de soporte.
Cuando haya elegido el tipo de sistema de truss, puede proceder a los cálculos.

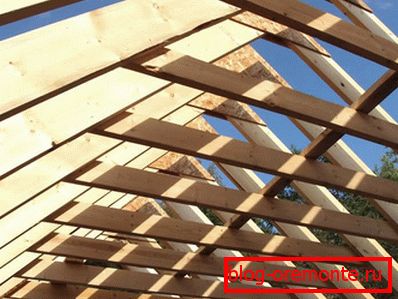

Dimensionamiento
Para calcular correctamente el tamaño y la forma del techo debe seguir ciertas reglas.
Presta atencion Cualquier techo a dos aguas debe tener un ángulo de 5 a 90 grados, de lo contrario, la instalación será muy difícil y tendrá más problemas durante el funcionamiento de la casa.
En el caso de lluvias frecuentes y fuertes en el área de construcción, puede crear un techo inclinado, donde la parte superior tiene una pendiente suave y la inferior con una pendiente pronunciada. Durante la elección del ángulo, también debe pensar en la velocidad del viento: cuanto más agudo sea el ángulo del techo, más se parecerá a la vela de un barco. Por lo tanto, es necesario seleccionar el tamaño promedio y la altura de las vigas, teniendo en cuenta todos los factores del clima y la masa de la tarta para techos.
Encuentra el área de una pendiente del techo:
Área de rampa = Longitud de rampa multiplicada por el ancho de la rampa
Con esto:
Ancho de la pendiente = longitud de la pared + longitud de la protuberancia multiplicada por 2
La altura de la pendiente en este caso es igual a la longitud de las vigas.
El número de vigas será calculado por la fórmula:
El número de patas de viga es igual al doble del ancho de la pendiente, dividido por el paso entre las vigas.
Ahora calculamos la carga permisible:
El peso del techo es igual a la suma del peso de todas las capas del techo por 1 metro cuadrado. También es necesario agregar el 10% de la cifra resultante.
A este valor, agregamos la carga del impacto de los factores ambientales y el ángulo de inclinación del techo. Dependiendo de estos datos, debe seleccionar el material para crear un sistema de truss.
Instalacion

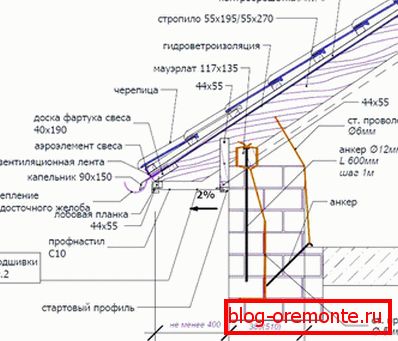

En el caso de paredes de hormigón o ladrillo, se realiza la instalación de una placa de potencia. Si la estructura consiste en registros o registros, entonces la parte superior de la pared desempeñará el papel de una placa de alimentación.
Las barras metálicas se montan en la construcción de concreto o ladrillo en la parte superior con un paso de 1 a 1,3 m con un diámetro transversal de 1 cm y con hilos tallados en ellas, y después de su instalación completa, la placa de potencia se coloca en la parte superior. También debe crear una capa impermeable entre el mauerlat y la pared para evitar el ingreso de humedad y agua. Las paredes de bloques de hormigón de espuma en las juntas deben reforzarse y rellenarse con hormigón de 200–300 mm.

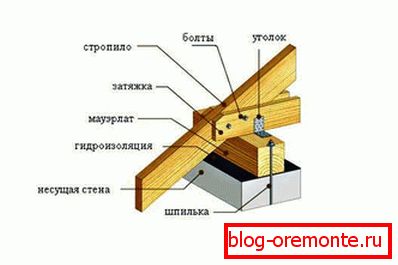

Para la construcción con un margen de seguridad decente, utilice mauerlat en forma de barra con una sección transversal de 150 mm. Se instala en varillas roscadas en el área del borde superior de las paredes (un canal especial para el Mauerlat) en la capa de impermeabilización. Para patas largas de truss con una masa enorme, puede instalar un soporte adicional con énfasis en el sol.

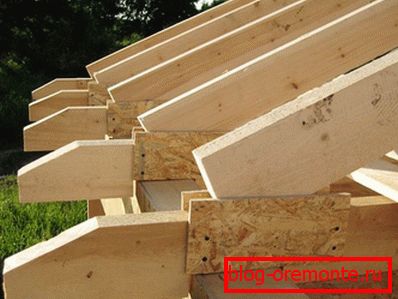

Ahora puede proceder a la instalación de patas de armadura con una combinación de sistemas de nylon y colgantes. Para hacer esto, tome vigas con dimensiones de aproximadamente 50–70 x 150-170 x 6000 - In9000 mm y haga la plantilla inicial de un pie de viga, a lo largo del cual se crearán las vigas restantes más adelante.
Una vez que se ha recibido el número requerido de trusses, puede comenzar la instalación de vigas en la placa de alimentación. Además, conecte con clavos de viga de cumbrera y con los tornillos de solape de viga. En el caso de la instalación del sistema de nylon, es necesario instalar los soportes debajo de las vigas con el paso previamente determinado en la etapa de diseño. Al finalizar, las vigas se conectan a la cresta en la parte superior de las vigas mediante soportes, pernos o esquinas metálicas.
Ahora es necesario dar la rigidez de la estructura mediante la instalación de los tornillos de apriete inferior y superior. Si en el área de residencia a menudo hay fuertes vientos y tormentas, el techo se puede reforzar con amarres diagonales utilizando tablas simples.
Después de esto, el listón se instala en el horizonte y se instala el pastel de techo. Para cajas, use madera seca sin grietas y nudos, que comienzan a instalarse cerca de la cresta con la dirección de arriba a abajo. Así, la instalación de ambos lados se realiza para obtener una buena dureza superficial.
De este modo, se crea un sistema de cerchas del techo de un garaje o de un pequeño edificio sin la participación de un equipo de especialistas y con un ahorro considerable de dinero.
