Cómo construir un techo de mansarda, hágalo usted mismo:

La construcción de casas siempre comienza con la determinación del espacio vital necesario, la profundidad de la colocación de la cimentación y el costo total de la construcción dependen de este parámetro. Para que una pequeña parcela de tierra sea suficiente para organizar un huerto, una casa de baños y un mirador, es imposible ampliar la casa en dirección horizontal, la construcción de un piso adicional es demasiado costosa. Aumentar el espacio vital en tal situación ayudará a mansard roof con sus propias manos.

Tipos de techo de mansarda

Ático: espacio calentado o frío debajo del techo, que se usa como residencial. De acuerdo con las normas de construcción, en la habitación del ático es necesario equipar ventanas para iluminación natural y techos de altura suficiente para una persona. Las habitaciones bajo el techo en las que no se cumplen estas condiciones se llaman ático. Los siguientes tipos de techos son adecuados para el dispositivo de ático:

• Dvukhskatnaya. El diseño más simple para equipos de áticos. Consta de dos vertientes rectangulares y frontones triangulares. Para lograr la altura de techo deseada para el espacio habitable, es necesario colocar un ángulo muy inclinado de pendientes. Esto aumenta el área y el peso del techo de doble pendiente, lo que hace que su instalación sea económicamente poco práctica.
• Cadera El diseño del techo de la cadera consta de dos pendientes trapezoidales y tantas triangulares ubicadas sobre las paredes finales en lugar de los frontones. La altura del techo debajo de las caderas no es suficiente para las instalaciones residenciales, por lo que el área del ático es demasiado pequeña. Sin embargo, es suficiente organizar el almacenamiento de las cosas o el almacenamiento en invierno de los suministros, si no se calienta.
• Medio endurecido. La peculiaridad del techo con media bisagra es que sus pendientes finales no reemplazan completamente a los frontones, sino parcialmente. Las caderas de tamaño pequeño no reducen la altura del techo, por lo que la instalación de un techo semidesnegado como ático es bastante posible. La única desventaja de esta opción es la complejidad del sistema de vigas y el alto consumo de material para techos.

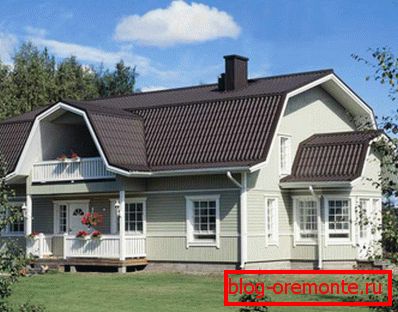

• Roto Este es un tipo de techo tipo dvukhskatnogo, cuyas pendientes consisten en dos partes, con un ángulo de inclinación diferente. La parte superior del techo roto es más plana y la parte más baja - empinada. Esta configuración permite un uso más eficiente del espacio sin aumentar los costos de construcción. Techo roto: la opción más económica de cómo construir un techo abuhardillado con una inversión mínima.

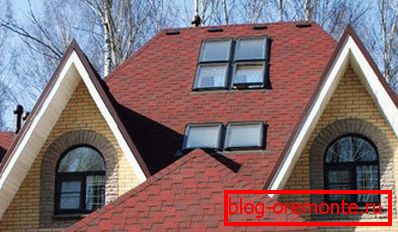

La instalación de un techo de mansarda adecuado para la vivienda proporciona un aislamiento térmico obligatorio, la organización de la luz natural con tragaluces o ventanas verticales y ventilación forzada.

Ventajas de un tejado roto.

Para hacer un ático residencial espacioso, es necesario construir un techo roto. Su diseño es el más adecuado para este propósito, porque:

1. Es adecuado para casas ya construidas, en las que se realiza la reconstrucción del techo para equipar un ático residencial. El techo roto es solo un poco más pesado que la doble pendiente habitual, por lo que esta alteración no necesita fortalecer la base.
2. Bajo este tipo de techo, la instalación de un ático de dos niveles es posible, si la altura del techo es 5 m o más.
3. Mejora de la eficiencia energética de los hogares. La instalación de un techo roto, incluso si no se calienta, crea un espacio de aire grueso entre la cumbrera y el techo del primer piso, debido a que el calor se ahorra en habitaciones con calefacción.
4. La posibilidad de disponer de un balcón. El frontón trapezoidal del techo roto parece diseñado para instalar un amplio balcón en él.

Tenga en cuenta que la construcción de un techo de ático de cualquier tipo es más costosa de lo normal, para que sea adecuada para vivir, se requerirá la instalación de costosas ventanas de techo, el aislamiento y la instalación de un sistema de ventilación.

Construcción

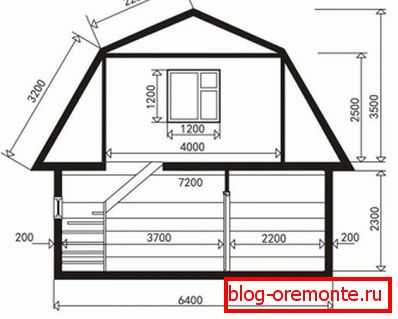

Antes de construir un techo abuhardillado, es necesario realizar cálculos de sus parámetros y dibujar un diagrama de la posición relativa de los elementos. Dado que el criterio central es el área útil del ático, es necesario construir sobre él:

1. En una hoja de papel, dibuje una caja de una casa en construcción con dimensiones, asegurándose de respetar la escala. Determine la mitad de la pared final, y coloque desde este punto la altura deseada del techo. El valor mínimo de este parámetro es 2, 5 m. No olvide tener en cuenta el grosor de las losas.
2. Regrese al centro de la pared final, a la izquierda y a la derecha, mida el ancho deseado de la habitación del ático. Desde estos puntos, dibuje líneas de una longitud igual a la altura del techo. Conectarlos juntos. El rectángulo resultante denota los límites del ático.
3. Desde la mitad de la pared final, mida la distancia a la cresta del techo. La cresta se coloca a una altura de 1,2-1,5 m desde el techo del ático. Desde la cresta hasta las esquinas del rectángulo que denota el ático, dibuje líneas rectas, las partes superiores de las pendientes del techo roto. Luego dibuje la parte más baja y más empinada de la pendiente, y el esquema del techo estará listo.

Para determinar los ángulos de inclinación de las pendientes del techo roto, puede usar el transportador o mirar la tabla de valores listos de la relación entre la longitud de la pendiente y el ancho.

Además, debe asegurarse de que el ángulo resultante de la pendiente se corresponda con las condiciones climáticas en el área de construcción de casas y material para techos, cuya instalación tiene previsto. La climatología de la construcción hace recomendaciones sobre la elección de la pendiente de las pendientes, con base en datos sobre cargas de viento, nieve y lluvia.

La construcción de un techo roto sin el cumplimiento de estas normas está plagada de derribar el techo con vientos bruscos, el colapso de la estructura durante las nevadas y las fugas de las fuertes lluvias.

Sistema de construcción truss

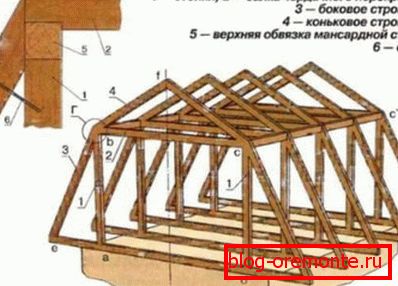

Antes de construir el techo del ático, es necesario averiguar en qué elementos se compone. El cawning de cualquier techo es un sistema de armadura, como un esqueleto que tiene el peso de una estructura. Consta de las siguientes partes:

• Mauerlata Barra de Mauerlatny colocada en el borde superior de la mampostería en casa para suavizar el soporte con un truss y distribuir uniformemente la carga. Las casas de madera hechas de madera y troncos no requieren la instalación de un mauerlat, ya que esta función la realizan las llantas extremas, reforzadas con tirantes de soportes o clavijas.
• La viga. Las piernas del balsero forman rampas. El techo roto tiene dos tipos de vigas: superior e inferior. Los superiores van desde la cresta hasta la bocanada y los inferiores desde la bocanada hasta el mauerlat.
• Patinar El compuesto de cresta está ubicado en el lugar donde las patas de un par de truss están conectadas por un parche de metal o una barra. Este es el punto más alto del techo.
• Apretando Los soplos son tableros montados horizontalmente que unen las vigas de un par. La bocanada superior, ubicada debajo de la cresta, se llama perno y tiene una sección más gruesa. La construcción de un techo roto también implica la instalación de una bocanada inferior, que sirve como vigas de piso y es la base del piso del ático.
• Bastidores. Estantes de madera gruesa fijados para apretar para soportar patines o vigas. La instalación de bastidores se realiza solo verticalmente.
• Puntal Los puntales se montan en diagonal, en ángulo con respecto a las vigas, apoyados contra una corbata o soporte. Estos elementos son necesarios para soportar vigas largas, que se doblan de su peso.
• Peleas Las contracciones son tablas que conectan dos soportes verticales adyacentes.
• Abuelas La abuela es un elemento colgante del sistema de truss que conecta la cresta y la bocanada superior.

Todas las partes del sistema de armazones están hechas de madera de alta calidad, cuya sección transversal se calcula en los cálculos, para la comodidad de quienes hacen la instalación a mano, hay tablas con valores recomendados según la longitud, el grado y la distancia entre los elementos.

Secuencia de trabajo

Para construir un techo de mansarda con alta calidad, es necesario observar estrictamente la tecnología y la secuencia de instalación. Tenga en cuenta que incluso un maestro experimentado difícilmente puede hacer frente a la instalación solo debido al gran peso de las vigas, por lo que un artesano principiante necesitará la ayuda de 1-2 trabajadores a tiempo parcial. La construcción de un techo roto se lleva a cabo en el siguiente orden:

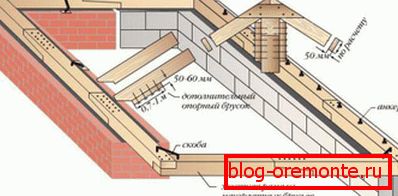

1. Instalación de mowerlat. La barra Mauerlat se fija en la parte superior de las paredes frontales a lo largo de las pendientes futuras Si dentro de la casa que se va a cubrir hay una partición de rodamiento utilizada en la construcción del sistema de armadura, se instala un medidor de nivel. Mauerlat se coloca sobre la impermeabilización, y la madera se cubre con una composición antiséptica para aumentar su vida útil.

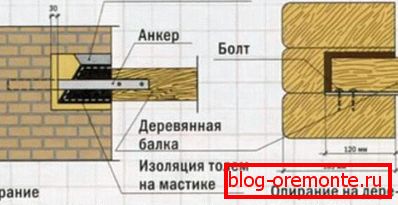

2. Instalación de vigas de suelo. Esto se puede hacer de dos maneras: en la parte superior del mauerlat o en protuberancias previamente preparadas en la pared. La primera opción le permite ampliar el espacio del ático con la eliminación de vigas alrededor del perímetro de la caja en su casa. En la parte superior de las vigas del techo, el piso temporal se construye con tablas sin fijarlas con clavos. Se necesitan pisos para facilitar el montaje del sistema de armadura.

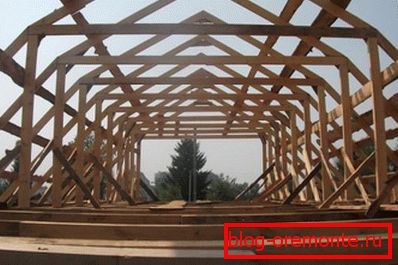

3. Bastidores de montaje A una distancia igual del centro de la viga del techo, el primer soporte se instala verticalmente y se asegura con 2-3 ángulos metálicos. Realice las mismas acciones con este último y tire del cable entre ellos. Centrándose en el cable, fije todas las rejillas restantes en cada viga del piso. Para evitar que se altere la verticalidad de los elementos, se montan temporalmente en los clavos de amarre.
4. Tornillos de instalación. Una barra de la misma sección se coloca en dos drenajes en la parte superior y se fija en las esquinas de metal. Realice esta operación con cada par de bastidores.
5. Fijar los elementos de la armadura inferior. El extremo superior de la pata está unido al bastidor, y el extremo inferior está unido a las vigas del techo o la viga principal. La fijación se realiza con grapas, tornillos o clavos. Si la casa es de madera, no se encogió, la conexión inferior se realiza utilizando sujetadores metálicos del tipo de barra deslizante para que el techo no se deforme en el proceso de secado de la madera en el hogar.
6. Fijar las vigas superiores. Hacer las piernas en una sola pieza. En la parte superior de ellos desde dos lados se fija con una placa metálica, y en la parte inferior se usan clavos o grapas.
7. Entre el perno y la conexión de la cumbrera cuelga la abuela, ajustando su tensión para que la mayor parte de la bocanada caiga sobre la cumbrera.
8. Con una grapadora de construcción, se clavan los listones de contra-listón, una película de impermeabilización y un listón. Colocación de material para techos.
9. Cubre las tejas, sin olvidar dejar aberturas para ventanas. Aislar los frontones y pendientes del techo desde el interior. Construye un marco, enfoca las paredes y el techo del ático. Realice el ajuste interior y la inserción de la ventana.

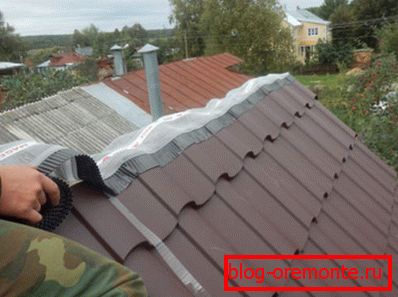

10. En las laderas del techo, instale un canal y una tubería que drene el agua hacia la alcantarilla. Equipado con un sistema de ventilación forzada y un aireador de cumbrera.

Un techo abuhardillado con sus propias manos es una buena manera de salir cuando la casa está abarrotada y no hay posibilidad de una reconstrucción importante o superestructura del segundo piso.. El ático hecho con la mente es una habitación acogedora, que no es inferior en comodidad a las otras habitaciones de la casa.
